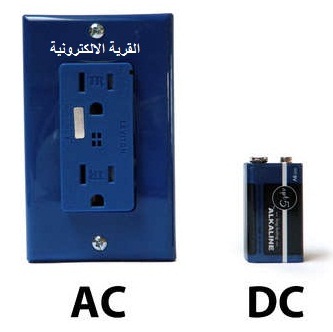

AC and DC

ويطلق عليه اختصارا بـ Direct current DC .. وهو التيار الذي يسري دائما باتجاه واحد فقط .. وتكون قطبيته ثابتة ومحدده إما موجبه + أو سالبه -

اغلب الأجهزة الالكترونية تحتاج إلى التيار المستمر لكي تعمل .. لأنها تحتاج إلى تيار ثابت القطبية ..

البطارية الكهربائية تعطي تيار مستمر ويكون معروف أطرافها إما موجب أو سالب ..

dc

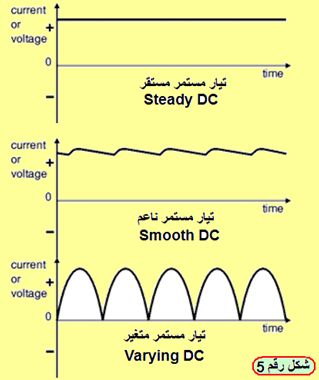

التيار و الجهد المستمر DC :

التيار المستمر DC يمر دائما فى نفس الاتجاه وقد يزداد أو ينقص .
جهد التيار المستمر إما دائما موجب (أو دائما سالب) ولكنه قد يزداد أو ينقص .
الدوائر الألكترونية عادة تحتاج إلى مصدر تيار ثابت DC مستقر أى ثابت عند قيمة واحدة أو مصدر تيار ثابت DC ناعم أى به تغيرات طفيفة تسمى تموجات أو تعرجات ripple .
البطاريات ومصادر القدرة المنظمة تعطى تيار  و جهد مستمر DC مستقر .

DC current


أنواع مصادر القدرة (التغذية) الإلكترونية :

هناك ثلاثة أنواع رئيسية لمصادر القدرة وكل نوع له مميزاته وعيوبه ومن ثم فإن كل نوع يستخدم حسب ظروف التشغيل .

النوع الاول :
مصادر القدرة (التغذية) بتيار مستمر ناعم ( غير منظم أو غير مستقر) :
(تسمى بالمصادر الخطية غير المنظمة )
وهو أبسط أنواع مصادر القدرة وغالبا ما تستخدم فى التطبيقات الغير حرجة حيث لا تكون كفاءة الاداء شىء حيوى .

النوع الثانى :
مصادر القدرة (التغذية) بتيار مستمر مستقر ( منظم ) خطى :
(تسمى المصادر الخطية المنظمة )
هذا النوع من مصادر القدرة يمكنه توفير خصائص ذات مستوى مرتفع . على الرغم من استخدامه لعنصر تنظيم على التوالى يعنى أن كفاءته غير كافية نسبيا لاستهلاكه (تشتيته) جزء كبير من قدرة الدخل كحرارة .
مع ذلك هذا النوع يوفر مستوى عالى من التنظيم مع قيم صغيرة من التموجات (التعرجات )
النوع الاول هو جزء من النوع الثانى .

النوع الثالث:
مصادر القدرة (التغذية) بتيار مستمر مستقر (منظم ) بتقنية التقطيع SMPS
فى هذا النوع يستخدم تقنية التقطيع (الفصل و التوصيل) لتنظيم الخرج . على الرغم من تواجد نبضات رفيعة جدا فى الخرج إلا أن هذا النوع يوفر مستوى عالى من الكفاءة كما أنه يكون خفيف الوزن ( لعدم استخدام محول قدرة ) ويمكن وضعه فى حيز أقل بكثير من النوع الخطى المكافىء له فى القدرة .

ملاحظة .. لايمكن توصيل التيار المستمر مع المحولات الكهربائية وذالك لان تردد هذا التيار هو صفر مما يجعل ممانعة الملف XL تساوي تقريبا صفر وهذا يؤدي إلى قصور في الدائرة الالكترونية Short Circuit.

xl
