الموزعات De-multiplexers

الموزع de-multiplexer هو عكس المنتخب multiplexer (لذلك قد يسمى الأخير بالمجمع ) .
يأخد الموزع دخل بيانات أحادى ويمرره إلى مخرج إو إلى عدة مخارج .

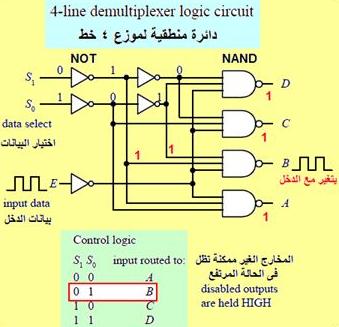

الشكل التالى يبين موزع بسيط ذو أربعة خطوط مبنى من البوابات المنطقية .

لاختيار الخرج (A, B, C, or D) الذى تريد إرسال إشارة الدخل ( E ) إليه يتم توصيل مستويات منطقية لمداخل الاختيار (S0, S1) كما هو موضح بجدول الحقيقة .
لاحظ أن المخارج الغير مختارة يفترض أن تكون فى الحالة المرتفعة بينما المخرج المختار يتغير مع إشارة الدخل .

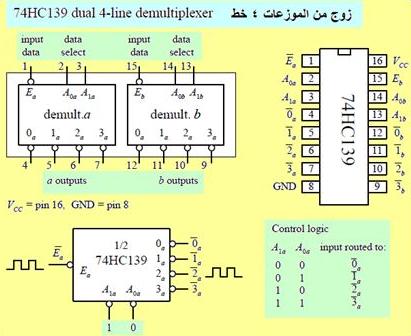

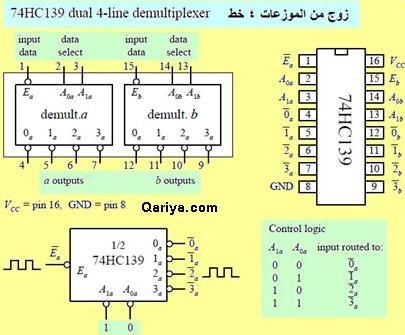

تحتوى الدائرة المتكاملة 74 HC139 على موزعين منفصلين ذو أربعة خطوط كما هو مبين فى الشكل التالى .

إذا رغبت فى مخارج أكثر يمكنك مراجعة الدائرة المتكاملة 75xx154 وهى لموزع16 خط . هذه الدائرة المتكاملة تستخدم أربعة مداخل لاختيار البيانات للاختيار المخارج الممكنة من 1 إلى 16 .

إذا رغبت فى مخارج أكثر يمكنك مراجعة الدائرة المتكاملة 75xx154 وهى لموزع16 خط . هذه الدائرة المتكاملة تستخدم أربعة مداخل لاختيار البيانات للاختيار المخارج الممكنة من 1 إلى 16
