EPROM Programmer circuit


مبرمجة تدعم عدد كبير من ايسيهات الابروم موضحين هنا :

  • 24C01 , 24C02 , 24C04 , 24C08 , 24C16
  • 24C32 , 24C64 , 24C65 , 24C256
  • 59C11
  • 93C46 , 93C06 , 93C66
  • PIC16C84 , PIC16F84 , PIC16F84A
  • PIC16C71 , PIC16C72
  • PIC16C64A
  • PIC12C508 , PIC12C508A , PIC12C509 , PIC12CE518
  • PIC12CE674
  • PIC16C505
  • PIC16F872
  • PIC16F877 , PIC16F876 , PIC16F874 , PIC16F873
  • PIC16C715
  • AT90S8515
  • AT90S2323
  • 25020
  • 89S53

المبرمجة شغالة 100% ومجربة

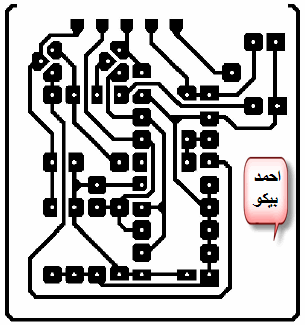

تصميم الدائرة

eprom pcb

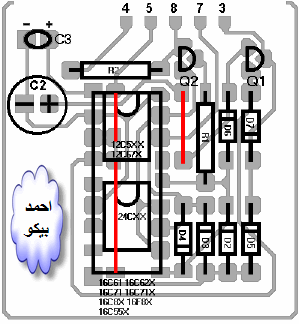

وهذا شكل المكونات علي الدائرة

eeprom pcb

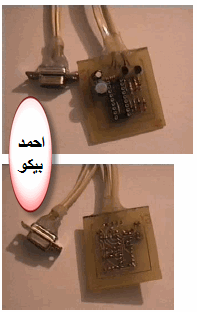

وهذا هو شكل الدائرة بعد التنفيذ

eprom

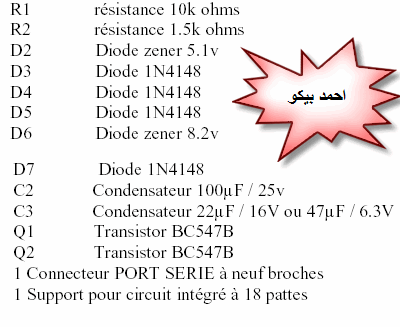

وهذة هي مكونات الدائرة

eeprom circuit
