وصف المقياس :

مقياس تردد يشمل كل نطاقات الهواة من hf و vhf و uhf وعرضه على شاشة LCD وهذا ليتسنى لكم معايرة الأجهزة والمكبرات

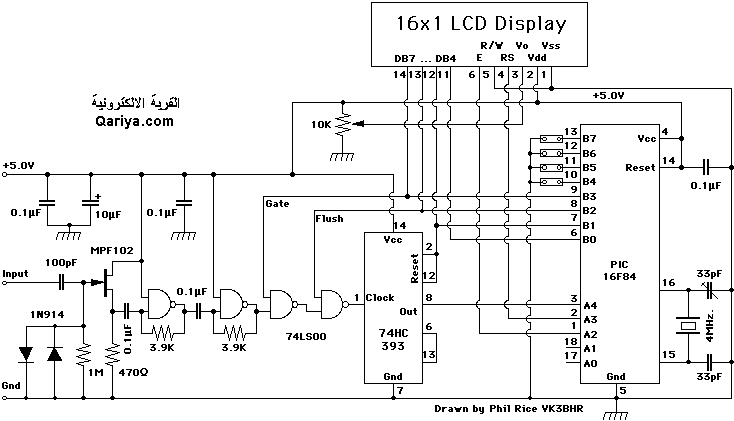

مخطط الدائرة :

كود برنامج البيك PIC
Source code for the Frequency Meter
أضغط هنــــا

ملف برمجة الهكس
HEX Code
أضغط هنــــا

للرد أو الاستفسار عن هذه الدائرة أضغط هنا
