مقدمة وشرح
اقدم لكم هذه الدائرة مع الشرح المفصل لعمل الدائرة وقيم مكونات الدائرة ارجو ان يستفاد منها جميع الاعضاء ..
يمكن استخدام مقياس الملتيميتر ليس فقط مقياس للجهد و للمقاومة وللتيار ، بل يمكن استخدامه لقياس كميات اخرى بعد اضافة دوائر الكترونية لتحويل هذه الكميات الي اشارات يدركها المقياس. وهذه الدائرة المرفقة يمكن استخدامها مع أي مقياس جهد لقياس الترددات من 10هيرتز الى 10 كيلو هيرتز. تقوم هذه الدائرة بترجمة الكمية المطلوب قياسها الي كمية أخري (تغيرات جهد مثلا) يمكن قياسها بواسطة الملتيميتر، لذلك فإن العنصر الأساسي في هذه الدائرة هو (IC2) من نوع 4151 والتى تقوم بتحويل التردد إلى جهد. تقوم (IC1)بتحويل شكل موجة اشارة الدخل (مهما كان نوعها) إلى شكل موجة مناسبة لمدخل الدائرة المتكاملة الثانية... ويتم حماية مدخل الدائرة المتكاملة الاولى بواسطة الثنائيان الموصلان على التوازي والمتعاكسين أما الدائرة المتكاملة الثالثة فتقوم باعطاء اشارة الخرج المناسبة لمقياس الملتيميتر. وهذه الدائرة تستطيع تحمل جهود دخل تصل الى 400 فولت من القمة الى القمة ، حيث تمنع الثنائيات D1 & D2 من وصول أي جهد زائد الى مدخل الدائرة المتكاملة الاولى بينما تقو م المقاومات R3 & R4 بتطبيق جهد انحياز يساوي نصف قيمة جهد التغذية .

أما تيار الانحياز الذي يسري في المقاومة R2 فإنه يؤدي الى اشباع الدائرة المتكاملة الاولي في الاتجاه السالب، وتؤدي اشارة الدخل ذات القيمة الملائمة الى التغلب على هذا الانزياح، مما يؤدي الى حدوث تغير سريع في حالة الخرج نتيجة مرور التغذية الخلفية الموجبة عبر المكثف C3 وبالنتيجة يتم تطبيق اشارة ذات شكل موجة مستطيلة على الدائرة المتكاملة الثانية والتي تعطي في مخرجها جهد يتناسب مع التردد اشارة الدخل.

ولقت تم اختيار قيم عناصر الدائرة بحيث نحصل على 1 فولت من أجل كل 1 كيلو هيرتز ..وهذا يعني أن كل 10 فولت في المخرج سوف توافق 10 كيلو هيرتز في المدخل.

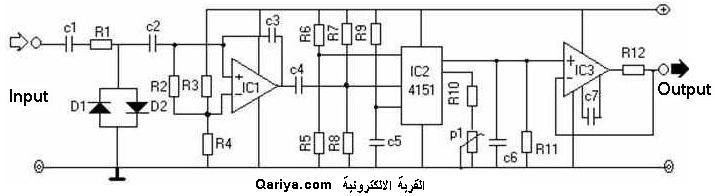

الدائرة الالكترونية
