وصف الدائرة :
دائرة الكترونية لأضواء متحركة
موصفات الدائرة :
دارة أضواء دوارة بسيطة ويمكن تطبيقها بسهولة مرفقة مع اللوحة المطبوعة للمبتدئين تعمل الدارة بنظامين
-
نظام دوت
-
نظام بار اي انه عندما نختار الدوت تختلف طريقة الإضاءة عن البار كما قلت الدارة بسيطة وجميلة أتمنى أن تنال رضاكم وشكرا

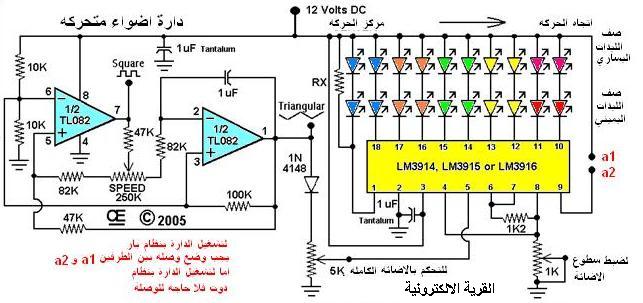

مخطط الدائرة :
تركيب الدائرة ..
للرد أو الاستفسار ومناقشة هذا المشروع اضغط هنا
