مفتاح ضاغط واحد لتشغيل و إطفاء الأجهزة الكهربائية القرية الإلكترونية : قسم الإلكترونيات : قسم المشاريع الإلكترونية :دوائر التوقيت والنبضات : مفتاح ضاغط واحد لتشغيل و إطفاء الأجهزة الكهربائية
 ON / OFF Push button switch

وصف الدائرة :

من خلال هذه الدائرة البسيطة توصيل أو إطفاء أي جهاز الكتروني أو كهربائي بواسطة زر مفتاح ضاغط صغير واحد ..
وأفضل مثال على هذه الدائرة هو الأجهزة الحديثة مثل الطابعات و الكمبيوترات

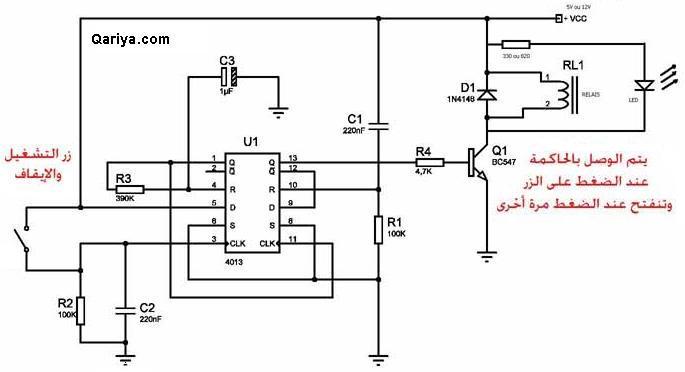

مخطط الدائرة :

الدائرة تستخدم المتكاملة 4013
on off switch circuit
تستخدم الدائرة الالكترونية 4013 او CD4013 مع مفتاح ضاغط
