وصف الدائرة الالكترونية :

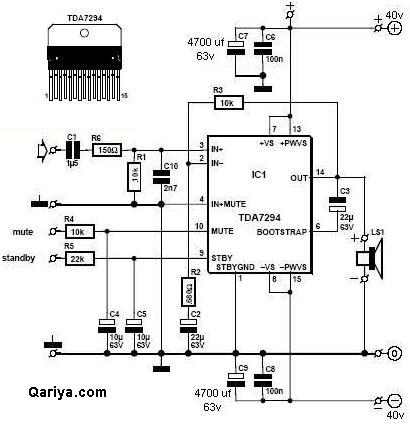

دائرة مكبر صوت 50 واط باستخدام المتكاملة TDA7294

- لتضخيم الصوت يتم توصيل مدخل هذه الدائرة مع مخرج أي جهاز صوتي ذو استطاعة صغيرة مثل مسجل السيارة او اي جهاز صوتي يعطي في مخرجة جهد اشارة اعلى من 1.3 فولت ..

- أقصى قدرة لهذه الدائرة هو 50 وات عند توصيلها مع سماعة 8 Ω
و84 وات مع سماعة ذات ممانعة 4 Ω

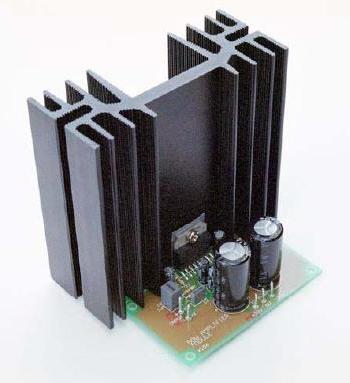

- أخيراً يجب تثبيت الدائرة المتكاملة مع مبدد حرارة مناسب ..

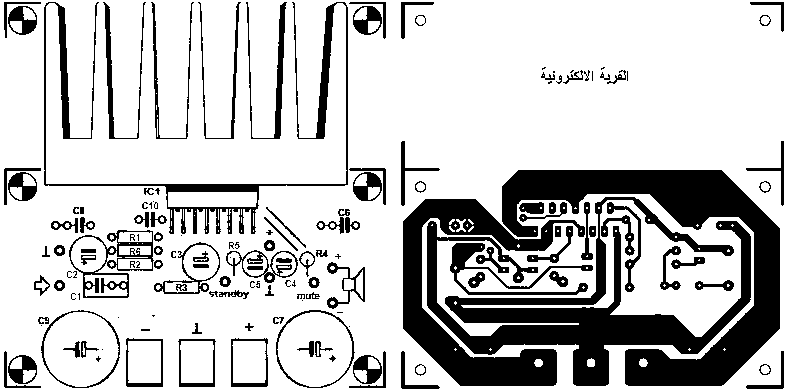

تركيب الدائرة

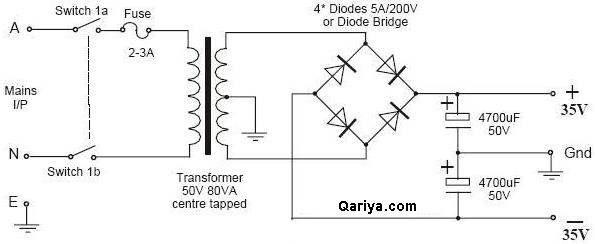

وحدة التغذية
تحتاج هذه الدائرة جهد يتراوح بين 30 - 35 فولت .. يمكنك أستخدام هذه الدائرة ..

عناصر الدائرة

المقاومات
R1, R3, R4 = 10 K OHM
R2=680 OHM
R5 = 22 K OHM
R6 = 150 OHM

المكثفات
C1 = 1.5 uF , 63 V
C2, C3 = 22 uF , 63 V
C4, C5 = 10 uF, 63 V
C6, C8 = 100 nF
C7, C9 = 1000 uF , 40 VOLT
C10 = 2.7 nF

IC1 = TDA7294V

للحصول على تفاصيل كاملة مع استقبال أي استفسار أو إضافة تعليق على هذه الدائرة .. تفضل هنا
