وتتكون من :

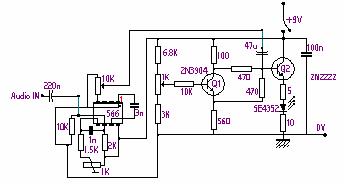

- موحد إشعاع ضوئي LED طرز SE4352
- ترانزيستور مكبر قدرة طراز 2N2222
- ترانزيستور مكبر جهد 2N3904
- دائرة تكاملية تعمل كمذبذب 566 لتعديل تردد الموجة الحاملة
يتم تعديل التردد بتغيير تردد الموجة الحاملة وهي الإشارة الناتجة من المذبذب تبعا لتغير سعة أو شدة الإشارة المطلوب إرسالها.

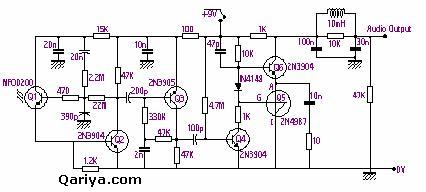

يعمل الترانزيستور Q1 مستقبل الأشعة تحت الحمراء المرسلة ويعمل الترانزيستور Q2 كمكبر جهد , ويعمل الترانزيستور Q3 كمكبر قدرة , ويعمل الترانزيستور Q4 كمحدد , ويعمل الموحد السلكوني IN4148 ككاشف , ويعمل الملف 10mH و المكثفان 100u و 30u كمرشح لحجز الترددات العالية الغير مرغوبة وإمرار الترددات السمعية فقط. أما الترانزيستور Q5 فهو عبارة عن مفتاح سيليكوني مكون من أربعة طبقات يشبه الموحد السلكوني المحكوم ويطلق علية الاصطلاح ( SUS ) .
مدى هذه الدائرة قصير وهو عدة أمتار , ويمكن استخدام مولد نغمات الهاتف ( DTMF ) في دائرة المرسل ومحلل نغمات (DTMF ) في المستقبل ويصبح لدينا ريموت كنترول يتحكم في 16 جهاز جميع المقاومات بالأوم.
