موصفات الدائرة :
- مجال عمل المقياس -100 إلى +100
- يعمل على تغذية من 5 فولت وحتى 20 فولت
- نسبة خطأ المقياس 0.1

فكرة عمل الدائرة :

الدارة ببساطة تعتمد على الحساس المشكل من المواد نصف الناقلة LM35D
ومن خواص هذا الحساس أنه يعطي على خرجه10 ميلي فولت لكل درجة مئوية
فيمكننا الاستفادة من هذه الخاصية وذلك بوضع مقياس فولت على خرجه
مقياس الفولت يمكن أن يكون آفو متر رقمي أو مؤشر‏ وإذا لم نرغب باستخدام
الآفو متر يمكننا استخدام مقياس فولت العادي

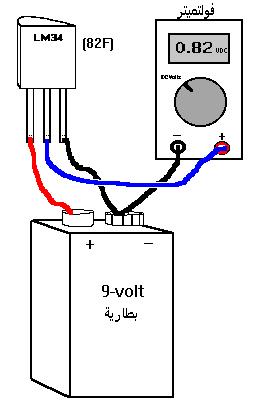

مخطط الدائرة :

كيفية الإستخدام :

مقياس الآفو متر العادي:
من ميزات استخدامه عدم معايرة المقياس عند أول مرة للاستخدام
يعطي درجة الحرارة رقمياَ مع أجزاء الدرجات , مثال:22.8
-أوصل القطب السالب للآفومتر إلى الأرضي , أوصل القطب الموجب للآفو متر
على خرج الحساس , ضع مجال القياس على 2000 ميلي فولت ثم إقرأ الكمون .
-إذا كتب المقياس 100 هذا يعني أن درجة الحرارة هي 10 درجة مئوية
-إذا كتب المقياس 150 هذا يعني أن درجة الحرارة هي 15 درجة مئوية
-إذا كتب المقياس 200 هذا يعني أن درجة الحرارة هي 20 درجة مئوية
-إذا كتب المقياس 256 هذا يعني أن درجة الحرارة هي 25.6 درجة مئوية
-إذا كتب المقياس -068 هذا يعني أن درجة الحرارة هي -06.8 درجة مئوية
-إذا كتب المقياس 303 هذا يعني أن درجة الحرارة هي 30.3 درجة مئوية. وهكذا...
كل ما في الأمر أننا نتخيل أن هناك فاصلة بعد الخانة الأولى.

 مقياس فولت عادي:
يجب أن يكون المقياس ذو مجال 1000ميلي فولت
تتم كتابة التدريجات على المقياس على الشكل التالي:
بداية المقياس هي 0 درجة مئوية
نهاية المقياس هي 100 درجة مئوية
ويقسم ما بين هاتين التدريجتين تقسيماَ منتظماَ بسبب خطية المقياس

تركيب الدائرة :

لقرأت درجة الحرارة السالبة ..
المخطط مجال عمله من -100 إلى +100 درجة
