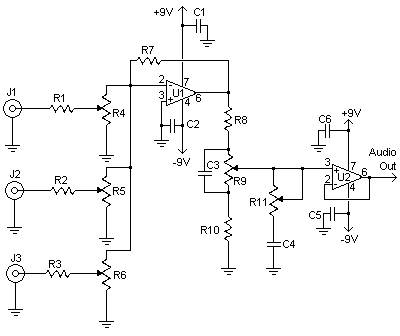

وصف الدائرة الالكترونية :
دائرة مزج " مكسر " للإشارة لاستخدام أكثر من مايكروفون .

عناصر الدائرة
R1, R2, R3 3 1K 1/4W Resistor
R4, R5, R6 3 10K Logarithmic Pot
R7 1 1Meg 1/4W Resistor
R8, R10 2 10K 1/4W Resistor
R9, R11 2 100K Linear Pot
C1, C2, C5, C6 4 0.1uF Ceramic Disc Capacitor
C3, C4 2 22nF Ceramic Disc Capacitor
U1, U2 2 741 Op Amp
J1, J2, J3 3 Input Jacks Of Your Choice
MISC 1 Board, Wire, Knobs, IC Sockets
