مقدمة :
يوجد الكثير من دارات تحديد مستوى الخزان ولكن أغلبها تحتوى على أربعة مراحل .
إذا كان طلبك أربعة مراحل أو أقل فلا توجد مشكلة .. ولكن إذا أرد عدد مراحل أكثر
ماذا ستفعل .؟

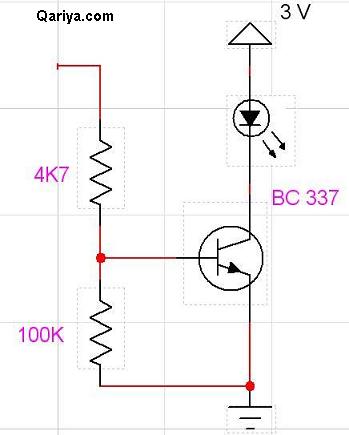

سأقدم دارة تحديد مستوى الخزان لمرحلة واحدة وأنت تكرر بعدد المراحل التي تحتاجها
ونحن هنا نتحدث عن الأفكار البسيطة .. كل مرحلة مكونة من ترانزيستور ومقاومتان فقط

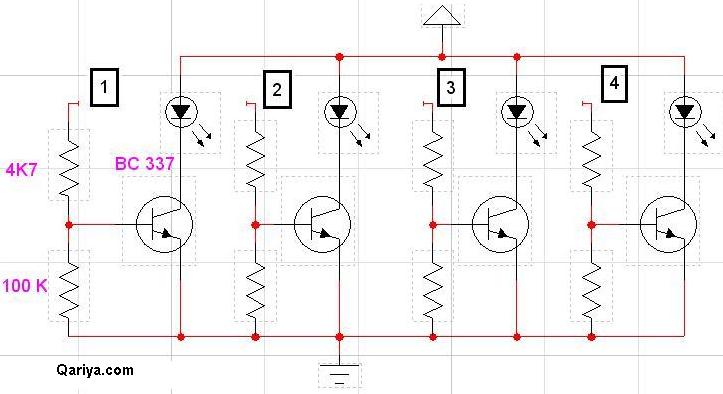

مخطط الدائرة :
دائرة الكترونية لمراقبة مستوى الخزان لعدة مراحل
مكونات الدائرة الالكترونية
ترانزيستور BC337
مقاومة 4.7 كيلو أوم
مقاومة 100 كيلو أوم
