وصف الدائرة :

عمل مفتاح للأجهزة الكهربية التي نستخدمها أثناء العمل على الكمبيوتر مثلا الاباجورة أو المروحة الصغيرة الموجودة على المكتب و ما إلى ذلك . فهذه الأجهزة نقوم بتشغيلها بمجرد جلوسنا على الجهاز و العمل علية .. و قد يحدث أن نقوم و نغلق الكمبيوتر و ننسى أن نغلق المروحة مثلا . ففائدة هذه الدائرة البسيطة تكمن فى جعل كل هذه الأجهزة تعمل بمجرد تشغيل الكمبيوتر و تغلق معه أيضا

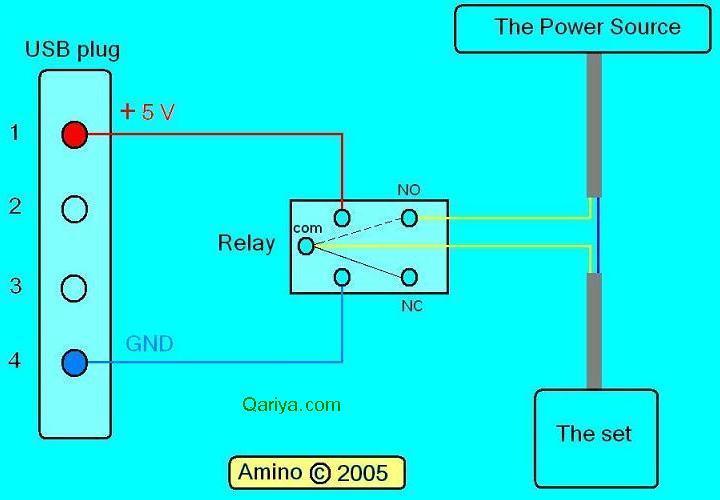

مخطط الدائرة :

شـرح الدائرة :

أصبح الآن هناك قطع فى سلك كابل المصباح و لن يغلق هذا القطع إلا عن طريق غلق ملف الريلاى و سيتم ذلك بمجرد وصول إشارة مقدارها 5 فولت من كابل اليو اس بي USB و لن يتم ذلك إلا بتشغيل جهاز الكمبيوتر .

ملاحظات : 1- يتم التعرف على طرفي الكابل المطلوبين ( 1, 4 ) بطرق كثيرة غير الألوان منها عن طريق خاصية الرنين فى المالتيميتر او عن طريق ( Led ) اضاءه بحيث نقوم بتوصيله حتى يضئ و عندما يضئ يكون طرفا السلك هما المطلوبان .
2- التعرف على نقاط الملف الخاص بالريلاى و ذلك عن طريق توصيل جهد 5 فولت إلى النقاط بالترتيب حتى سماع صوت تكه بسيطة تدل على انتقال وضع الريشة الداخلية

مكونات الدائرة

1- كابل USB
2- ريلاى جهد الملف 5 فولت و يعمل على 220فولت او 110 فولت ( حسب جهد الدولة )
3- دائرة اختبار لتجميع المكونات عليها ( يمكن الاستغناء عنها )

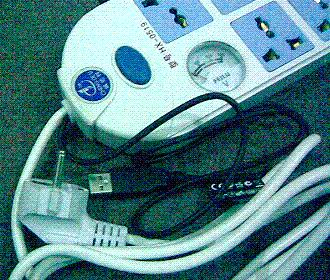

تركيب الدائرة وتنفيذها عمليا ..

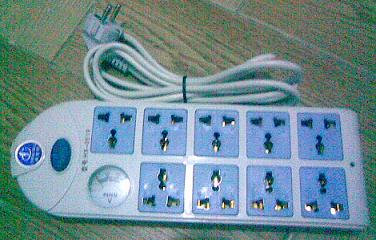

شراء مشترك "توصيلة Extension cord " يتضمن مكان مناسب للأجزاء التي سأقوم بتركيبها بداخله

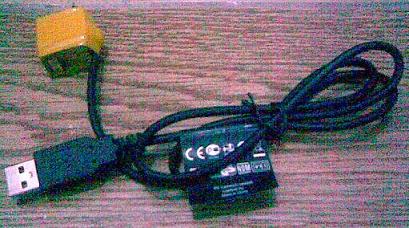

توصيل كابل الـ (USB ) مع الريلاى Relay

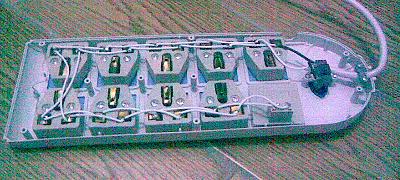

فتح جسم المشترك و عمل فتحه دائرية لأضافه مكان للفيوز

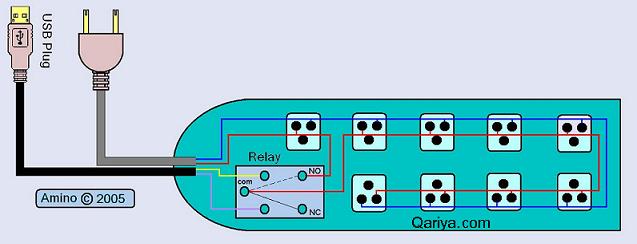

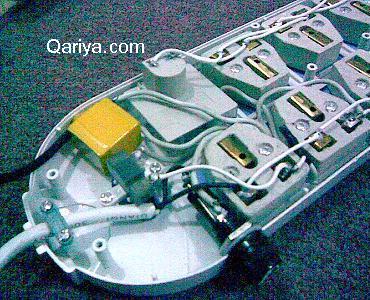

توصيل الفيوز مع الطرف الحي بعد المفتاح العمومي للمشترك و كذلك قمت بلصق الريلاى و توصيله بين(( البريزة Outlet )) الأولى و الثانية

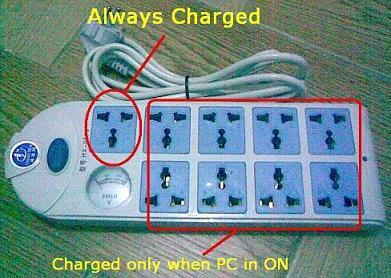

لاحظ
لم يتم تركيب الريلاى بعد المفتاح الرئيسي مباشرة و إنما قمت بتوصيله بعد أول ((بريزة - منفذ )) و ذلك لوضع فيشه كابل جهاز الكمبيوتر بها .

للتفاصيل أو التعليق أو الاستفسار حول هذا الموضوع أضغط هنا
