وصف الدائرة :
وهي الدائرة الالكترونية التي تستشعر بوجود جسم قريب من السيارة .. وتعطي إنذار صوتي أو ضوئي لتلافي الاصطدام ..
فكرة الدائرة ..
يوجد العديد من الأفكار والدوائر الالكترونية للوصول إلى نفس النتيجة .. منها التي تعتمد على الذبذبات الصوتية Ultrasonic .. او التي تستخدم الأشعة تحت الحمراء Infra Red
طبعا كل نوع له مميزاته ..
الـ Ultra_sonic ..
- يمكن قياس المسافة بدقة .. وليس فقط مراقبه ..
- يمكن مراقبة مسافات بعيده نسبيا ..
- تصميم الدائرة محتاج إلى مراعاة باستخدام الترددات المناسبة .. والتي تضمن عدم تداخلها مع موجات خارجية
الـ Infra Red- لا يمكنه مراقبة المسافات البعيدة ..
- غلبا تكون بسيطة وسهلة التكوين .. ورخيصة الثمن ..
- عمليه جدا ..

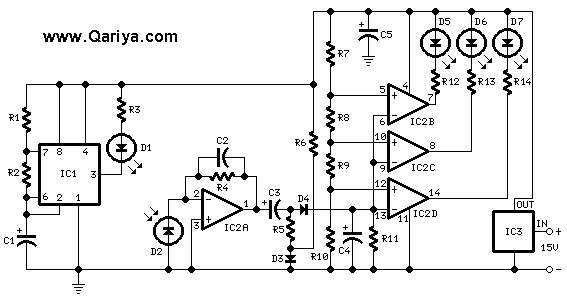

الدائرة الإلكترونية :
الدائرة تستخدم لمراقبة بعد السيارة عن أي جسم .. جدار مثلا .. وهي تمتاز بسهولتها ..وبساطتها ..
D7 .. الثنائي الضوئي سوف يضاء عندما تكون السيارة على بعد 20 سنتيميتر من أي جسم ..
D6 + D7 .. سيضاء بعد 10 سنتيمتر ..
D7 + D6 + D5 .. بعد 6 سنتيمتر من أي جسم
بعض الملاحظات المهمة ..
- وحدة التغذية يجب ان تكون منتظمة من 12 فولت إلى 24 فولت ..
- D2 من النوع الذي يحتوي على فلتر داخلي ضد أشعة الشمس .. كي لا تتأثر عمل الدائرة ..
- تجنب أي اضاءة صناعية مباشرة على D2 ..
- يمكن تثبيت D5 + D6 + D7 داخل السيارة ..
- لأجراء عملية الـ Setup للدائرة .. اولا .. قرب الـ D2 إلي D1 حتى يضاء .. وبدون أي جسم ثم قم بأبعاد D2 عن D1 حتى يطفيء ..
عناصر الدائرة ..
R110K 1/4W مقاومة
R2,R5,R6,R91K 1/4W مقاومة
R333R 1/4W مقاومة
R4,R111M 1/4W مقاومة
R74K7 1/4W مقاومة
R81K5 1/4W مقاومة
R10,R12-R141K 1/4W مقاومة
C1,C41µF 63V مكثف
C247pF 63V مكثف
C3,C5100µF 25V مكثف
D1 دايود باعث للأشعة تحت الحمراء
D2 دايود اشعة تحت الحمراء
D3,D4 1N4148 75V 150mA دايود
D5-7LEDs
IC1 555 Timer IC
IC2 LM324 Low Power Quad Op-amp دائرة متكاملة
IC3 7812 12V 1A Positive voltage regulator IC
تفاصيل أكثر عن هذه الدائرة
