وكما تلاحظون فان بها سوكيت ذو 9 اطرف الذي يوصل بالكمبيوتر وسكويت اخر 10 أطراف لابد ان يتوافر منة عدة قطع لأنة هو الذي سيتم توصيلة بالأجزاء الاخري فمثلا لو تم تركيب سوكيت نتاية لابد أن يكون هناك 8 او9 سوكيتات ذكر ليتم شبكها معة

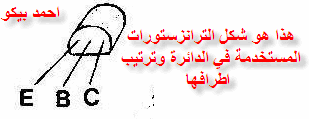

وهذا شكل الترانزستورات المستخدمة في الدائرة وترتيب الأطراف علي الرسم

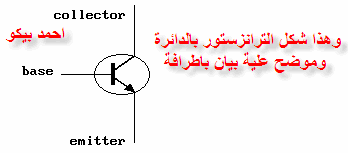

وهذا شكل الترانستور بالدائرة وموضح بالرسم كيفية توصيل اطرافة




ولقد تعمدت أن أضع بيان بشكل الترانزستور وكيفية توصيلة حني أسهل عليكم عملية التجميع دون حدوث أي مشاكل وخاصة مع أخواننا الهواة والمبتدئين

ونأتي الآن إلي الأقسام التي ستوصل إلي القسم الرئيسي وهي بسيطة جد

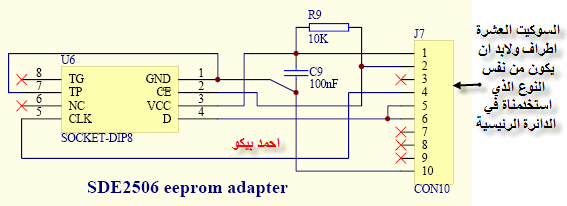

sde2506

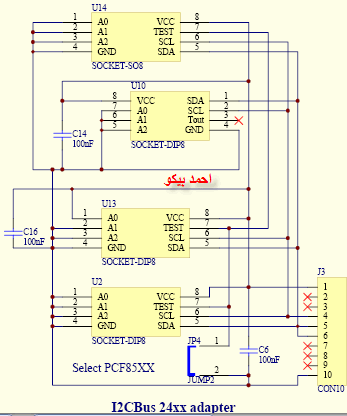

24cxx

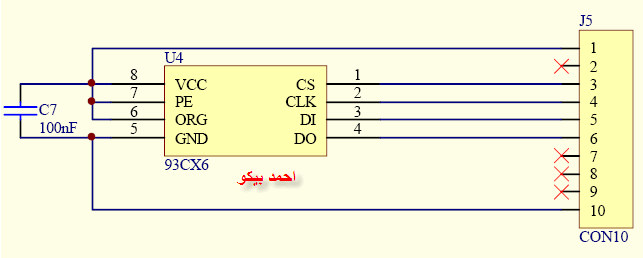

93cx6

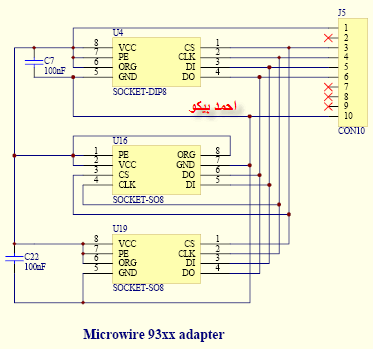

93cxx

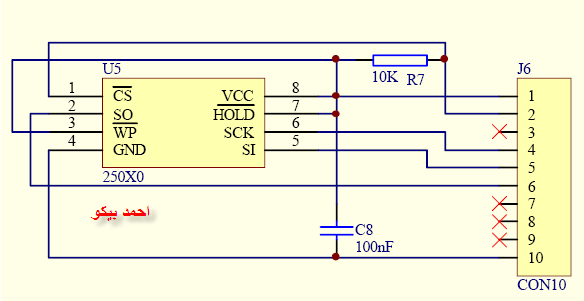

250x0

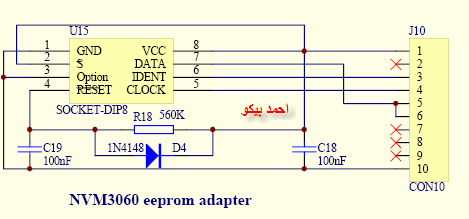

nvm3060

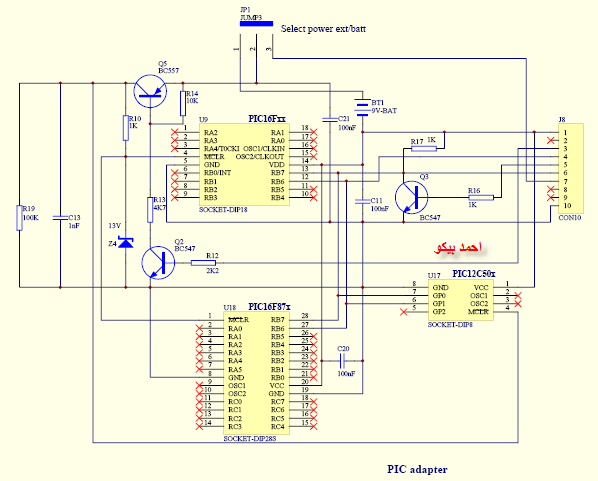

pic

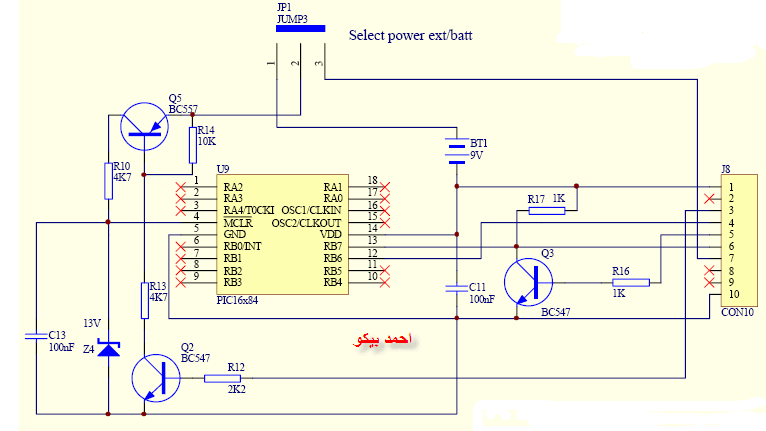

pic16x84

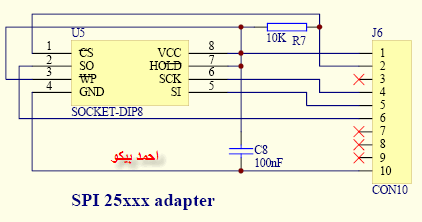

spi25xxx

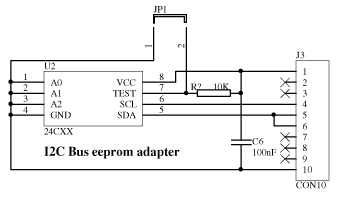

وهذا تصميم اخر للعائلة 24cxx وهو ابسط

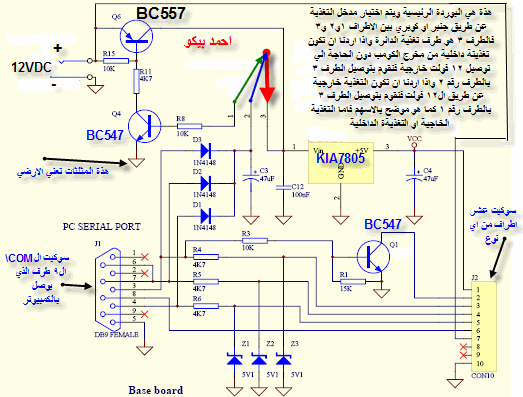

وفي النهاية القسم المهم هو الدائرة الرئيسية وبعد ذلك تصنع القسم الذي تحتاجه

وأدعو الله أن يوفق الجميع ويجعل هذا العمل في ميزان حسناتنا وان ينتفع به الجميع

للحصول على تفاصيل كاملة مع استقبال أي استفسار أو أضافه تعليق على هذه الدائرة .. تفضل هنا
