دائرة جهد مستمرة منتظمة من 0 - 30 فولت وتيار من 0 - 3 أمبير القرية الإلكترونية : قسم الإلكترونيات : قسم المشاريع الإلكترونية : دوائر وحدات التغذية : دائرة جهد مستمرة منتظمة من 0 - 30 فولت وتيار من 0 - 3 أمبير
circuit 0-30 volts regulated power supply

power supply unit circuit

وصف الدائرة :

هذه الدائرة مهمة جدا لكل شخص يعمل في مجال الالكترونيات .. و لن تحتاج إلى دوائر تغذية أخرى في ورشتك .
فهذه الدائرة  تغطي نطاق واسع من الجهود من 3 فولت ويتدرج إلى 30 فولت .. مع تيار حسب ضبطك له ويتغير بين 0.002 - 3 أمبير وهذا ما يعطي تحكم كامل لسلامة الدائرة الموصلة به .. وهو ما يكفي لتشغيل اغلب المشاريع الالكترونية ..


مميزات هذه الدائرة :

- صغيرة وسهلة التركيب والتشغيل ورخيصة الثمن ..

- جهد خرج متغير ودقيق ..

- أمكانية تحديد تيار الخرج مع وجود مؤشر مرئي .

- دائرة محمية بشكل كامل ضد أي تحميل زائد عليها ..

موصفات الدائرة :

جهد الدخل : 24 فولت جهد متردد

أقصى تيار : 3 أمبير

جهد الخرج : 0 - 30 فولت جهد مستمر منتظم

أقصى تذبذب في الخرج : 0.01 %

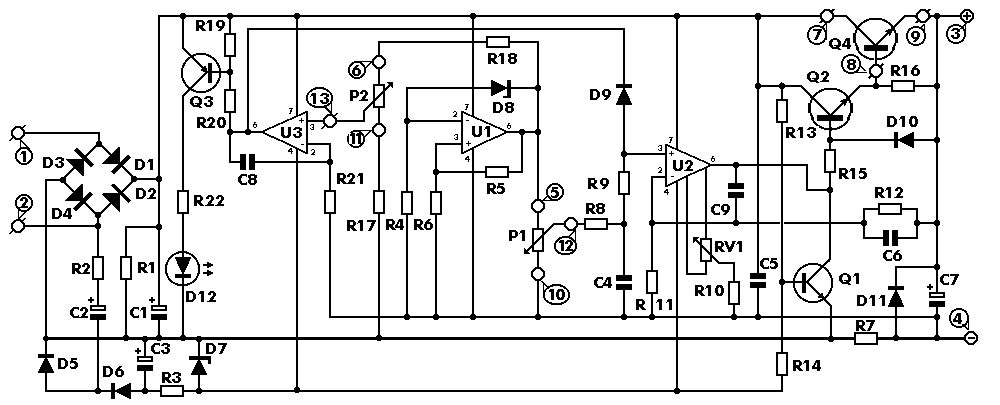

مخطط الدائرة :

power circuit

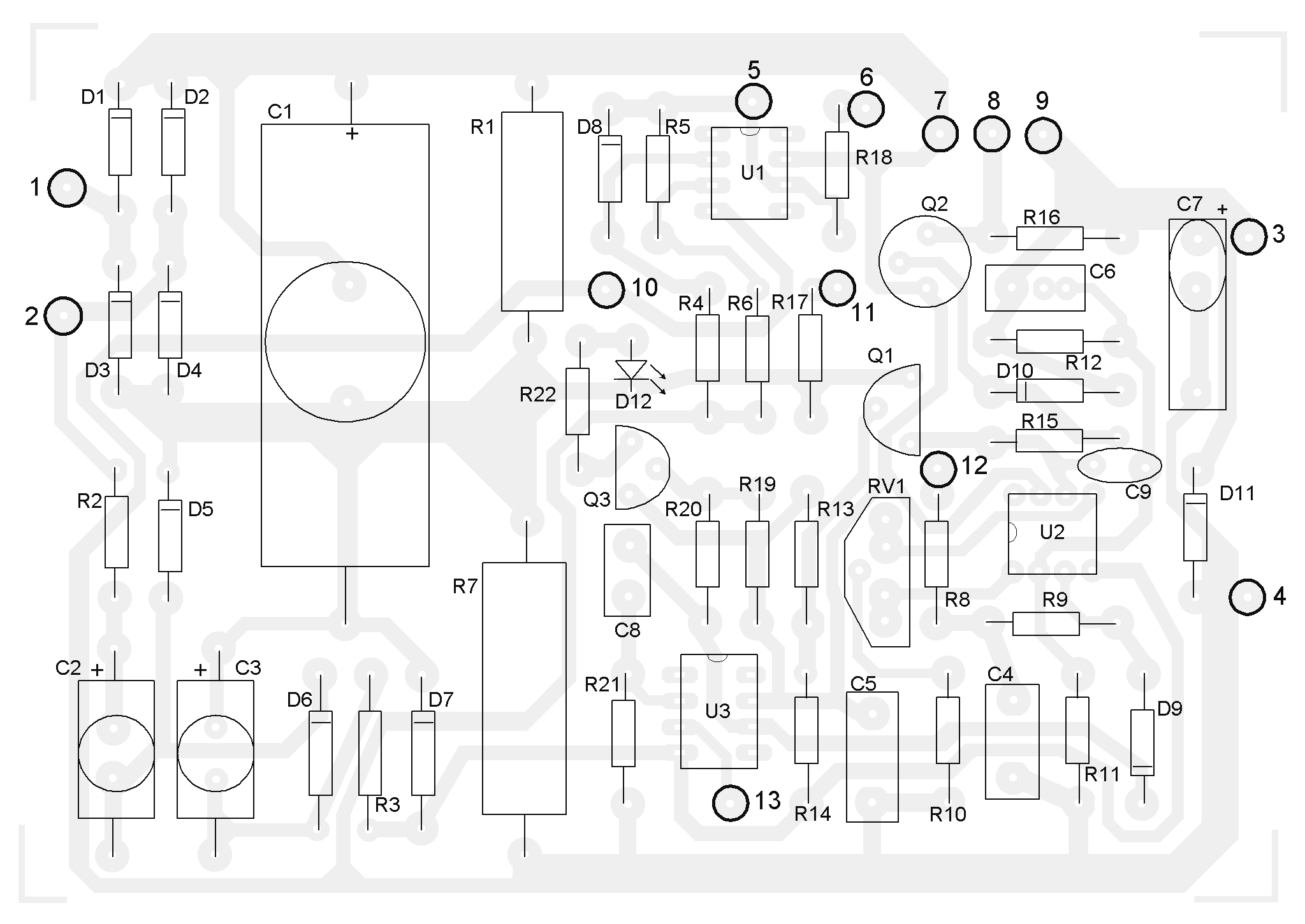

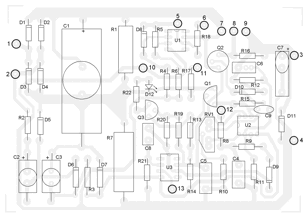

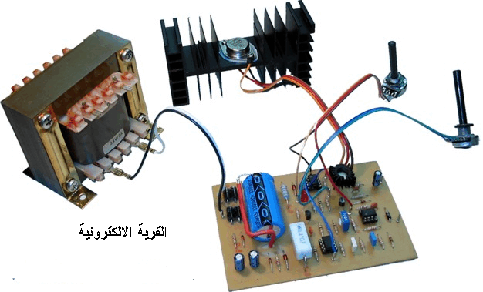

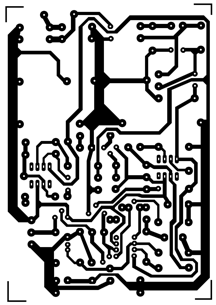

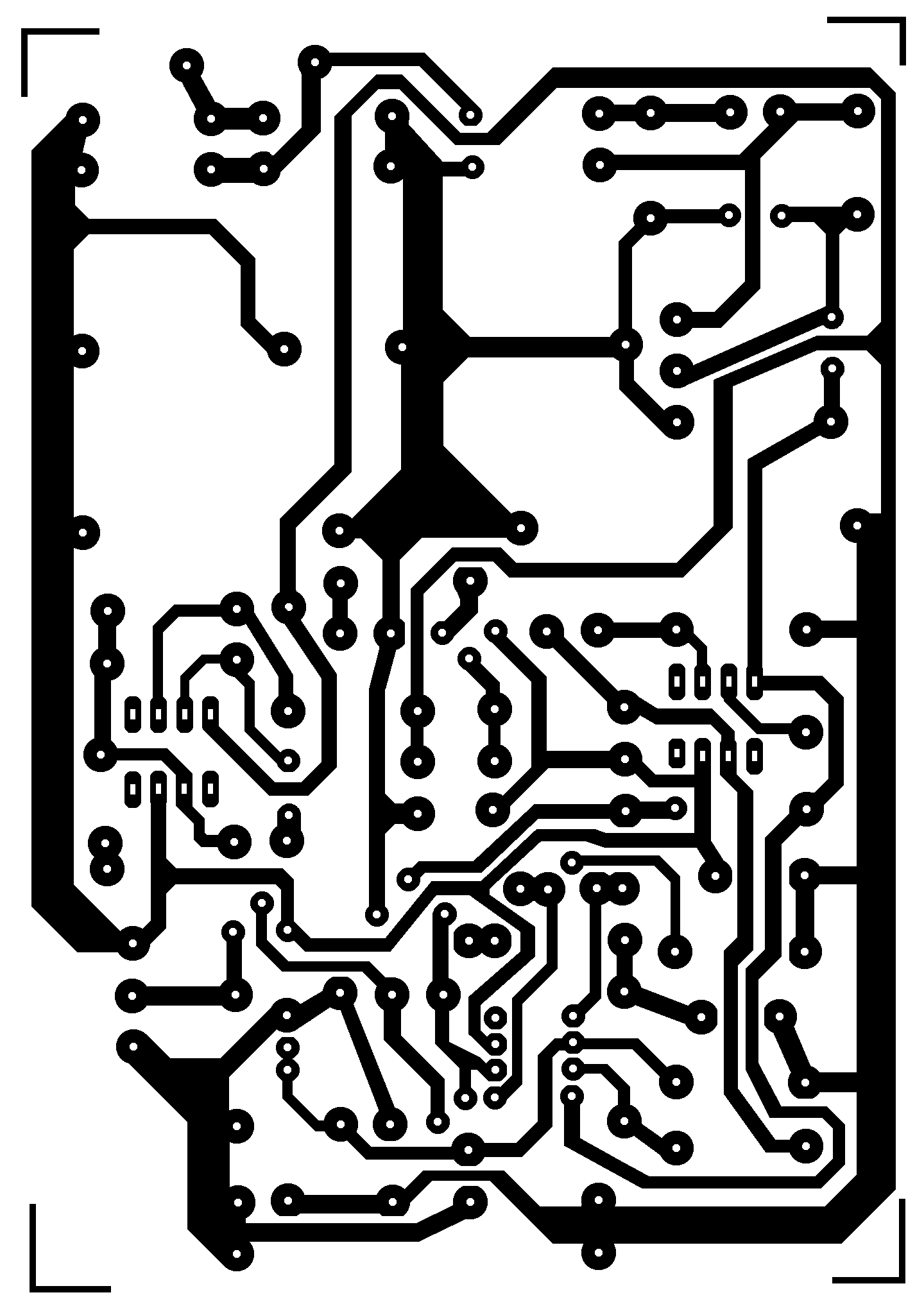

تركيب الدائرة :

psu circuit

psu

power



عناصر الدائرة :

R1 = 2,2 KOhm 1W

R2 = 82 Ohm 1/4W

R3 = 220 Ohm 1/4W

R4 = 4,7 KOhm 1/4W

R5, R6, R13, R20, R21 = 10 KOhm 1/4W

R7 = 0,47 Ohm 5W

R8, R11 = 27 KOhm 1/4W

R9, R19 = 2,2 KOhm 1/4W

R10 = 270 KOhm 1/4W

R12, R18 = 56KOhm 1/4W

R14 = 1,5 KOhm 1/4W

R15, R16 = 1 KOhm 1/4W

R17 = 33 Ohm 1/4W

R22 = 3,9 KOhm 1/4W

RV1 = 100K trimmer

P1, P2 = 10KOhm  linear pontesiometer

C1 = 3300 uF/50V electrolytic

C2, C3 = 47uF/50V electrolytic

C4 = 100nF polyester

C5 = 200nF polyester

C6 = 100pF ceramic

C7 = 10uF/50V electrolytic

C8 = 330pF ceramic

C9 = 100pF ceramic

D1, D2, D3, D4 = 1N5402,3,4 diode 2A - RAX GI837U

D5, D6 = 1N4148

D7, D8 = 5,6V Zener

D9, D10 = 1N4148

D11 = 1N4001 diode 1A

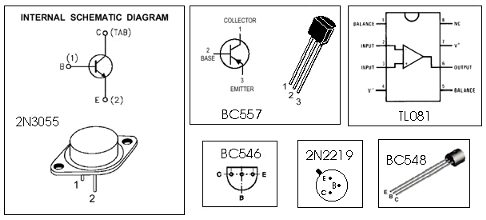

Q1 = BC548, NPN transistor or BC547

Q2 = 2N2219 NPN transistor

Q3 = BC557, PNP transistor or BC327

Q4 = 2N3055 NPN power transistor

U1, U2, U3 = TL081, operational amplifier

D12 = LED diode
