وصف الدائرة :

تعتبر هذه الدائرة ابسط وأفضل دوائر التغذية المنظمة للجهد المستمر .. ولهذا فهي شائعة جدا ..
وبالإضافة إلى بساطة تركيبها .. هي أيضا تتكون من عناصر رخيصة ومتوفرة

موصفات الدائرة :

مصدر التغذية 220 فولت أو 110 حسب المحول

جهد المخرج : 12 فولت جهد مستمر منظم

تيار الخرج : 1 أمبير

الدائرة المتكاملة تحتوي على حماية داخلية ضد القصر Short Circuit

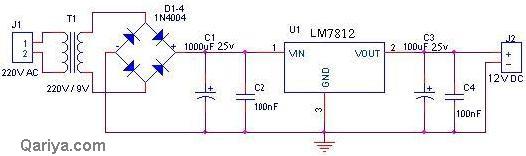

مخطط الدائرة :

شـرح الدائرة :

في البداية يقوم المحول الكهربائي بتخفيض جهد المصدر سواء كان 110 فولت أو 220 فولت إلى جهد صغير متردد 6 فولت ..
ثم تأتي قنطرة التوحيد التي تقوم بتحويل موجة الجهد المتردد إلى جهد مستمر ذو تموج في الخرج .. والتي يستقبلها المكثف ليقوم بتنعيم هذا الجهد للوصول قدر الإمكان إلى الثبات .. ثم يأتي دور الدائرة المتكاملة والتي تحتوي في داخلها على مجموعة من الترانزستورات التي تقوم بتنظيم جهد المستمر الغير منظم لتعطي في الخرج جهد ثابت مستمر منظم ..

تركيب الدائرة ..

قلب هذه الدائرة هي الدائرة المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..

عناصر الدائرة :

محول كهربائي 110-220 فولت / 12 فولت

قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004

مكثف 1000 ميكروفاراد .. 25 فولت

دائرة متكاملة LM7812

مكثف 100 ميكروفاراد 25 فولت

مكثف 100 نانو فراد

داتا شيت للدائرة المتكاملة لـ L78XX
