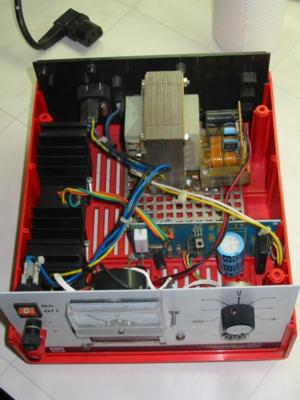

وصف الدائرة : هذه الدائرة مهمة جدا لكل شخص يعمل في مجال الالكترونيات .. و لن تحتاج إلى دوائر تغذية أخرى في ورشتك .
فهذه الدائرة تغطي نطاق واسع من الجهود من 3 فولت ويتدرج إلى 30 فولت .. مع تيار أقصى يصل إلى 2.5 أمبير .. وهو ما يكفي لتشغيل اغلب المشاريع الالكترونية
مواصفات الدائرة الفنية : جهد الدخل : 24 فولت جهد مستمر أقصى تيار : 2.5 أمبير جهد الخرج : 3 - 30 فولت جهد مستمر منتظم

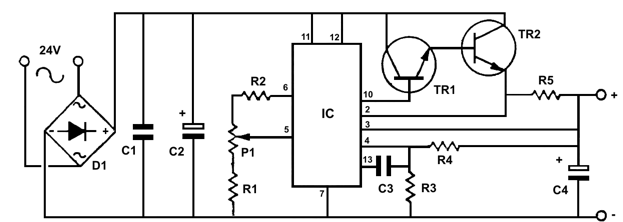

مخطط الدائرة :

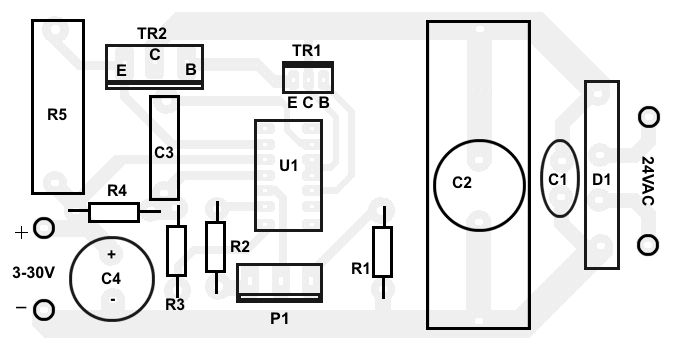

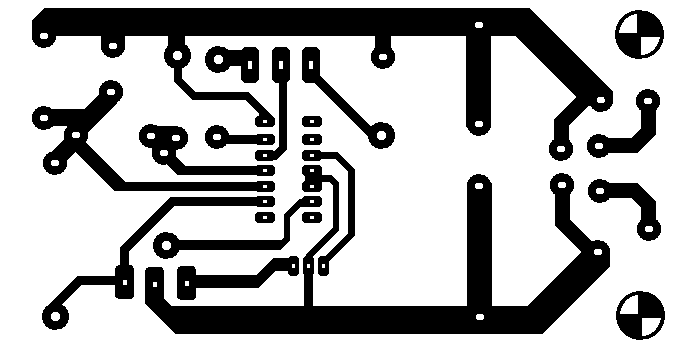

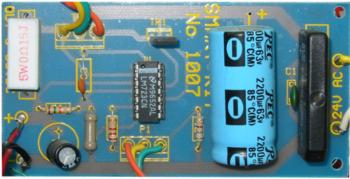

عناصر الدائرة
|
R1 = 560R 1/4W |
C1 = 100nF |
|
R2 = 1,2 K 1/4W |
C2 = 2200uF 35-40V |
|
R3 = 3,9 K 1/4W |
C3 = 100 pF |
|
R4 = 15K 1/4W |
C4 = 100uF/ 35V |
|
R5 = 0,15R 5W |
|
|
|
|
|
D = B40 C3300/2200, 3A rectifier bridge |
|
|
P1 = 10K potesiometer |
TR1 = BD 135 |
|
IC = LM723 |
TR2 = 2N3055 |
داتا شيت كامل للدائرة المتكاملة LM723
|
