RF circuit
ما هي وحدة الترددات اللاسلكية RF Module ?

هي دائرة الكترونية صغيرة جاهزة تسمح لك ببأجراء اتصال ونقل للمعلومات لاسلكياً بأستخدام موجات تردد الراديو وهي تتكون من جزئين

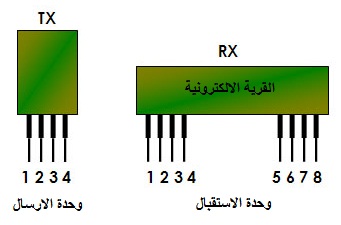

RF Module

1- دائرة الارسال
TX - Transmitter

2- دائرة الاستقبال
RX - the receiver

مواصفات ومميزات دائرة RF Module

- هي دائرة ارسال واستقبال جاهزة و قد تم معايرتها واختبارها من قبل المصنع
- صغيرة الحجم ويمكن تثبيتها في اي جهاز الكتروني او كهربائي تحتاج لمخاطبته لاسلكياً
- معدل نقل البيانات قد يصل الى 1000 بت في الثانية
- يتباين نطاق التردد المقابلة بين 30 كيلوهرتز و 300 جيجاهرتز


الفرق في اسلوب الارسال بين الاشعة تحت الحمراء والاسال بموجات الراديو :
  1. دوائر الاتصال بأستخدام الاشعة تحت الحمراء IR Communications
    • قصيرة المدى .
    • يشترط ان تكون دائرة الارسال والاستقبال موجهه وان يرى بعضهم البعض .
    • يجب أن لا يكون بين وحدة الارسال والاستقبال اي حواجز
    • سعر صناعتها ارخص واسهل

  2. الاتصالات اللاسلكية بأستخدام اشارة الراديو RF Communication
    • تستخدم في نطاق واسع جدا وهي تعتبر جزء من منظومة الاتصالات الحديثة مثل اجهزة الهواتف المحمولة والبلوتوث و الاتصلات الفضائية
    • تسمح بنقل المعلومة لمسافات طويلة جدا تبدأ بالأمتار ويمكن ان تصل الى ملايين الكيلومترات " استخدمت في التحكم بمقطورة رجل الي على كوكب المريخ "
    • لا تتطلب ان تكون دائرة الارسال والاستقبال موجهه وان يرى بعضهم البعض .
    • يمكنها اختراق الحواجز
    • اغلى ثمناً واكثر تعقيداً

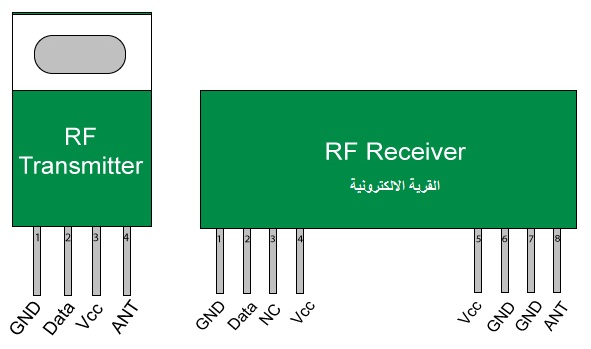

RF Module pins


RF Transmitter
Pin No Function Name
1 Ground - 0V Ground
2 Serial data input pin Data
3 Supply voltage 5V Vcc
4 Antenna output pin ANT

RF Receiver
Pin No Function Name
1 Ground Ground
2 Serial data output pin Data
3 Linear output pin not connected NC
4 Supply voltage 5V Vcc
5 Supply voltage 5V Vcc
6 Ground Ground
7 Ground Ground
8 Antenna input pin ANT
