دائرة انذار وحماية باستخدام ريلية فقط تعمل عند انقطاع سلك رفيع يحيط بالمنزل او في الأبواب والنوافذ

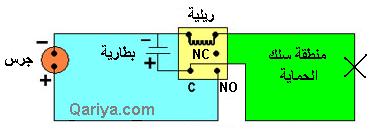

مخطط الدائرة :
مفاهيم رئيسية
الريلية يملك ثلاثة نقاط تلامس رئيسية ..
الطرف المشترك او Common .. ويكتب على جسم الريلية اختصاراً C
طرف مفصول يتصل مع الطرف المشترك C فقط عندما تعمل الريلية .. ويسمى NO او Normally Open
الطرف الثالث متصل مع الطرف المشترك في حالة عدم التشغيل .. وينفصل عندما تعمل الريلية
شرح دائرة الحماية
يتم توصيل الريلية بحيث تبقى دائما في حالة التشغيل الا اذا حدث قطع للسلك الخارجي " المنطقة الخضراء "
عناصر الدائرة :- ريلية
- بطارية
- جرس
