مقدمة :
نسبه لعدم توفر أيسيهات الصدي "ايكو" او لارتفاع ثمنها فكرت أن أعمل هذا المشروع الصغير البدائي وعملي في نفس الوقت والذي لايكلف شيئا"

المكونات:

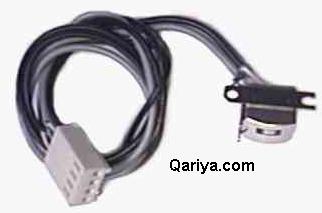

1/ 7 قطع هد من التي تستعمل في المسجله

2/ موتور كاسيت صغير 6 فولت أو 9 فولت

3/ قطعه شريط كاسيت لاتقل 25 سـم
4/ 6 مفاتيح فولوم "صوت" 10 كيلو أوم
5/ مقاومة متغير السعه 500 أوم
6/ 2 ترانزيستور BC 108 أو معادلاته
7/ 6 مكثفات كيميائي 50 فولت 1 ميكرو فاراد
8/ 6 مقاومات 3 كيلو أوم
9/ 2 مقاومه 1 كيلو أوم
10/ مغناطيس صغير دائم
11/ سبعه مساند القنب أو الحرير النقي
12/ قطعه خشبيه أو فايبر ليوضع عليها الجهاز

التفاصيل بالصوره :



يأتي الصوت من المكبر الاولي يمر عبر الهد يحول الي أشارات مغنطيسيه علي شريط الكاسيت يستقبلها الهيدات السبعه وتمسح الاشارات عبر المغنطيس لتعاود الكره مره أخري فائده الرزيسنيج المتغير فهو يساهم في زمن الصدي بتقليل سرعه الموتور أو زيادته

عمليه ضبط المفاتيح:
مفتاح رقم واحد مقاومة التوصيل 0 أوم ومقاومة القطع 10 كيلو أوم
مفتاح رقم أثنين مقاومة التوصيل 1600 أوم ومقاومة القطع 8400 أوم
مفتاح رقم ثلاثه مقاومة التوصيل 3200 أوم ومقاومة القطع 6800 أوم
مفتاح رقم أربعه مقاومة التوصيل 4800 أوم ومقاومة القطع 5200 أوم
مفتاح رقم خمسه مقاومة التوصيل 6400 أوم ومقاومة القطع 3600 أوم
مفتاح رقم سته مقاومة التوصيل 8 كيلو أوم ومقاومة القطع 2 كيلو أوم
هذه القيم تعطينا متمثلة" في الرسم البياني التالي:

للحصول على تفاصيل كاملة مع استقبال اي أستفسار او أضافة تعليق على هذه الدائرة .. تفضل هنا
