وصف الدائرة :

دائرة الكترونية تستخدم في المسابقات لمعرفة المتسابق الذي ضغط على الزر أولا .. " أسرع استجابة "

موصفات الدائرة :

• دائرة الكترونية لاختبار الأسرع في ضغط الزر

• ثمانية متسابقين

• يمكن تشغيل الدائرة بواسطة بطارية 9 فولت .

• عند الضغط على أي من الأزرار فأن الدائرة تقوم بتعطيل باقي الأزرار .

• الدائرة الإلكترونية تطلق صوت عند الضغط على احد الأزرار

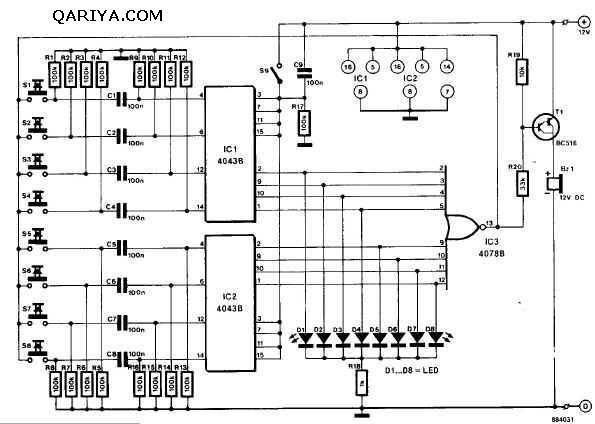

مخطط الدائرة :

شرح الدائرة الإلكترونية

المفتاح S9 يستخدم لتصفير الدائرة وإعادتها إلى وضعها الأصلي, وعند ضغط زر التصفير يتم تصفير كل R.S FLIP FLOP الموجودة داخل الدائرة المتكاملة IC1 و IC2 وتصبح كل مخارجها في حالة منخفضة أي أن الثنائيات كلها مطفئة وفي نفس الوقت يصبح مخرج الدائرة المتكاملة IC3 مرتفع الحالة المنطقية 1 (Logic 1) , الترانزيستور T1 يستخدم كمفتاح لتشغيل بوق صوتي صغير (piezo-buzzer) ويضمن توفير تيار كافي لتشغيله.
المكثفات من C1 إلى C8 تلغي تأثير الضغط المستمر على أي زر من الأزرار أي إذا قام أحد بضغط الزر ولم يرفع إصبعه عنه فإنه في المرة القادمة سيتم تجاهله إذا لم يرفع إصبعه.
استهلاك الدائرة في الحالة العادية أقل من 1ملي أمبير وفي حالة إضاءة أي من الثنائيات الضوئية يكون الاستهلاك أقل من 25 ملي أمبير.
