وصف الدائرة :
دائرة الكترونية تستخدم في المسابقات لمعرفة المتسابق الذي ضغط على الزر أولا .. وتمتاز بأنها تستخد جهد التغذية العمومي مباشرة ويمكن مضاعفة عدد المتسابقين بسهولة
موصفات الدائرة :
-
دائرة الكترونية لاختبار الأسرع في ضغط الزر
-
عدد لا محدود من المتسابقين
-
يمكن تشغيل الدائرة بواسطة جهد التغذية العمومي 110 / 220 فولت
-
عند الضغط على أي من الأزرار فأن الدائرة تقوم بتعطيل باقي الأزرار .
-
الدائرة الإلكترونية تطلق صوت عند الضغط على احد الأزرار

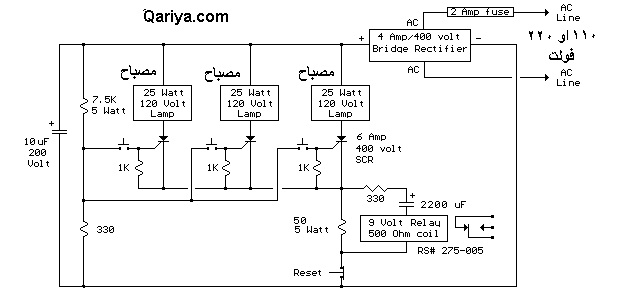

مخطط الدائرة :
ملاحظات حول الدائرة
- يجب ان يتناسب جهد المصباح مع جهد التغذية الرئيسي
- قدرة المصباح يجب ان لا تكون كبيرة او تتجاوز قدرة الثايرستور
- اذا كانت التغذية 220 فولت يجب استخدام مكثف 300 فولت او اعلى
200 فولت
للرد أو الاستفسار حول هذا المشروع أضغط هنا
