وصف الدائرة : مؤشر حالة خط الهاتف Telephone case indicator
يمكنك باستخدام هذه الدارة مراقبة أجهزة الهاتف وهل الخط مشغول ام لا ..
شرح الدائرة :
عندما ترفع أحد سماعات الأجهزة
الموصلة فإن الديود الضوئي الخاص بها يضيء مشيرة إلى استخدام خط الهاتف من قبل
ذلك الجهاز.
بينا هنا حالة استخدام جهازي هاتف و ديودين ضوئيين ويمكن تكرار المراحل لأكثر
من ذلك
توضع هذه الدارة في غرفة المراقبة حيث توزع الأسلاك منها إلى بقية الغرف
الحاوية على الأجهزة الفرعية.
العمل :
يخصص لكل فرع جسر تقويم يحدد اتجاه التيار الذي سيمر عبر جهاز الهاتف الخاص
بهذه الفرع
عند رفع سماعة الهاتف في أحد الفرعات يمر تيار بحدود تتراوح ما بين –20 mA 50
mA فيضيء الديود الضوئي الخاص بهذه الفرعة
وتعمل المقاومة 100 أوم على أل يتجاوز التيار المار عبر الديود الضوئي عن 20
مللي أمبير
يمكنك استخدام ديودات ضوئية بأقطار 5 ملم أو 10 ملم وبالألوان التي ترغب –
يمكن أن تبين الدارة حالة الفرعات في حالة حدوث قصر أو تسريب عبر الخط نتيجة
الرطوبة أو عطل بالجهاز الموجود في الفرعة .
تضيء جميع الديودات الضوئية عند ورود إشارة الرنين – لتدل على أن جميع الأجهزة
تتلقى إشارة الرنين

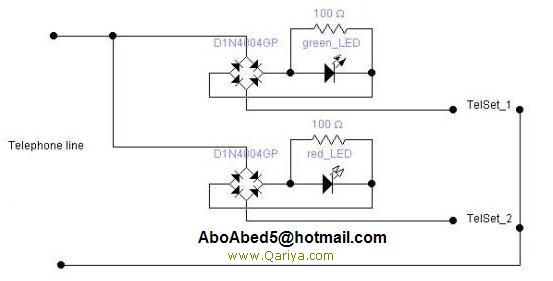

مخطط الدائرة :
عناصر الدائرة :
قنطرتي توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004
دايود ضوئي عدد (2) بلونين منختلفين .
