Door Alarm Circuit

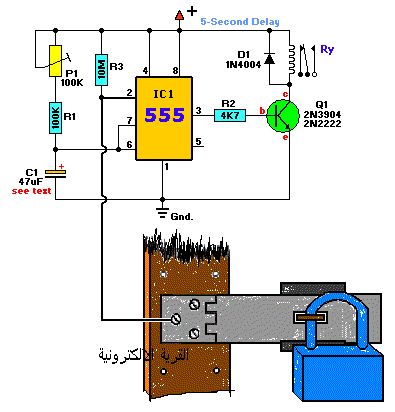

مخطط الدائرة :

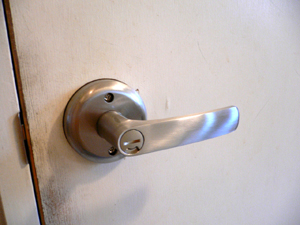

يجب غزل مقبض الباب او القفل عن اي جسم موصل
D1 = 1N4004
R2 = 4K7
C1 = 47µF/16V R3 = 10M
IC1 = 555 Timer
P1 = 100K
Q1 = 2N3904, 2N2222
او اي ترانزيستور يحمل نفس المواصفات
|
مخطط الدائرة :
D1 = 1N4004 R2 = 4K7 C1 = 47µF/16V R3 = 10M IC1 = 555 Timer P1 = 100K Q1 = 2N3904, 2N2222 |
