 VGA Splitter Circuit

وصف المشروع
تشغيل وتوزيع إشارة VGA إلى أكثر من شاشة ومن مصدر واحد باستخدام المتكاملة ECG2322 التي تحتوي على 14 رجل DIP وتضم أربع ترانزستورات PNP تعمل كا مفتاح الكتروني وبقدرة 0.65 واط لكل ترانزيستور

vga port

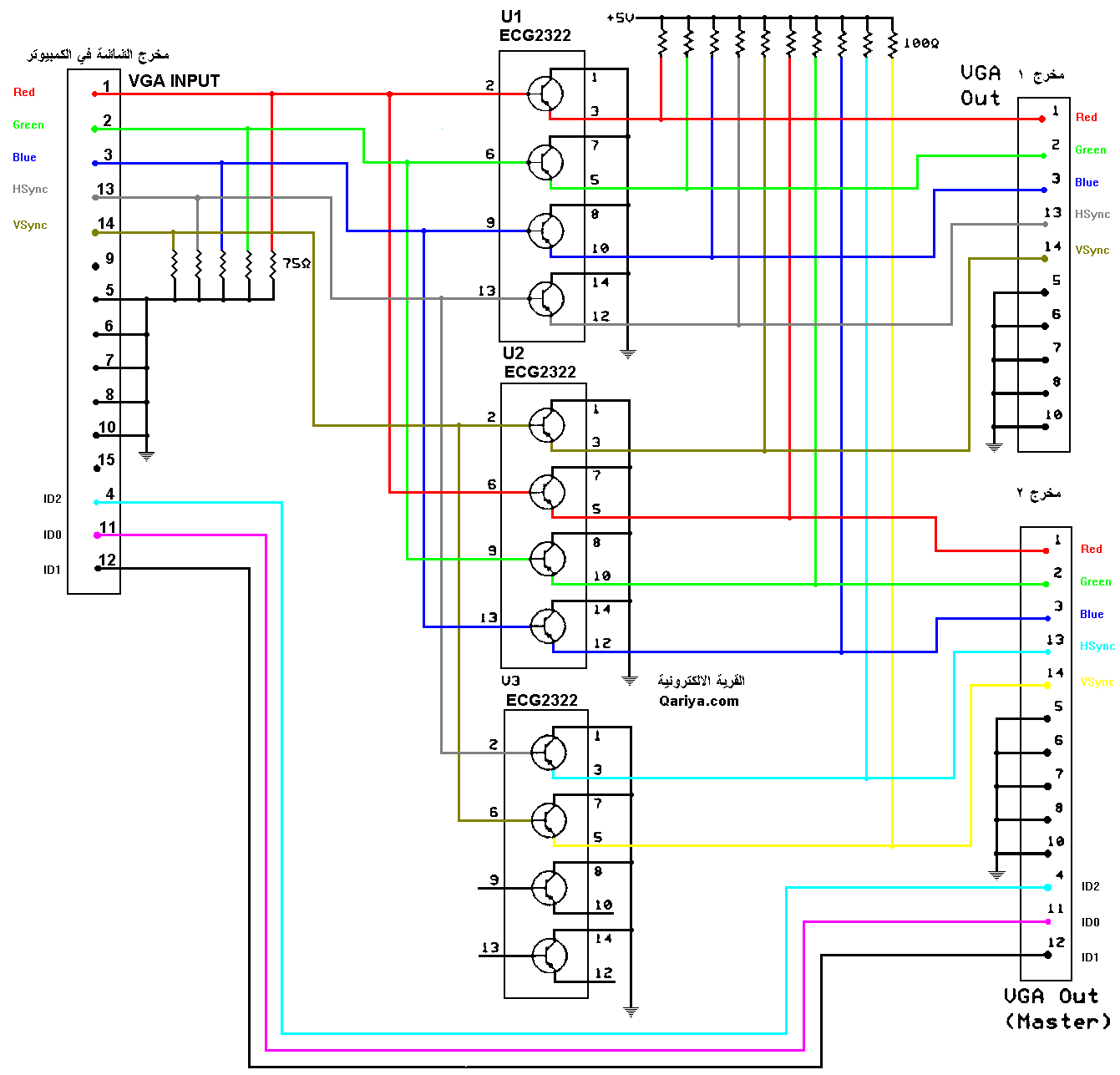

الدائرة الإلكترونية

vga splitter
دائرة موزع و دمج إشارة 4 شاشات

كلمات دليليه spliter , monitor
