وصف الدائرة :

أيها الإخوة الأعزاء إليكم هذه لمساهمة البسيطة مني والمتمثلة في الدارة ولقد قمت بتجربتها بنفسي ، وحققت نجاحا مذهلا وللأمانة العلمية ..  الموضوع منقول من مجلة Electronic pratique 1997 واليكم الشرح الخاص بهذه الدارة وأرجو إن أوفق في ذلك لأن الشرح مكتوب بالفرنسية وقد قمت بترجمته.

  مخطط الدائرة الاستقبال :

شرح الدائرة :

يعمل هذا الجهاز على تضمين الصوت بطريقة الـ FM أي التضمين الترددي ولتكبير إشارة الصوت الناتجة عن الميكرفون حيث أنها تكون ضعيفة جدا ولا بد من تكبيره مبدئيا قبل تضمينه نستخدم هذه الدارة المطبوعة

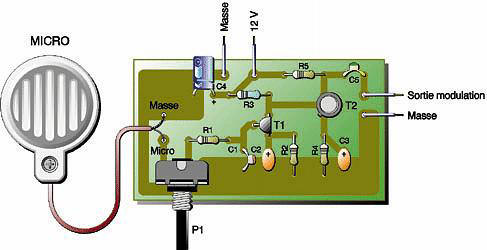

مخطط المكبر الأولي : وفي الحقيقة يمكن الاستعاضة عنه بأخذ الصوت مكبرا مباشرة من جهاز ستريو أو أي مكبر آخر.

تركيب الدائرة

  مخطط الدائرة الإرسال

شرح دائرة الإرسال

 يعمل هذا الجهاز في مجال ال2VHF أي موجة ال اف أم وهو عبارة عن مكبر عالي التردد بتركيب القاعدة المشتركة ويتم التذبذب باستخدام إشارة المخرج واعادة حقنها في المدخل عن طريق المكثف C7 بالنسبة للمحول:AA BB

من أجل الحصول على ذبذبة مقدارها 100 ميغاهرتز يتم يتم تطبيق القيم التالية سلكين معزولين بمساحة مقطع 0.5ملم بطول 2سم ويفضل استخدام لونين مختلفين
بالنسبة للوشيعة /L25لفات من سلك نحاسي معزول0.5 ملم حول أسطوانة قطرها3.5ملم
بالنسبة للوشيعةL4 أربع لفات من نفس السلك حول أسطوانة قطرها 3.5ملم

بالنسبة للوشيعةL1 L3هي ملفات مخمدة من نوع VK200
يتم استخدام هده الدارة لقياس استطاعة المخرج

الهوائي



تركيب دئرة الارسال :
