شرح بوابة أكس نور XNOR GATE القرية الإلكترونية: قسم الإلكترونيات : ركن المبتدئين : الإلكترونيات الرقمية : شرح بوابة أكس نور
XNOR GATE

أضغط على المدخل لأختبار البوابة

a b a X-NOR b
0 0 1
0 1 0
1 0 0
1 1 1

xnor gate

بوابة نوع
X-NOR
Exclusive-NOR Gate

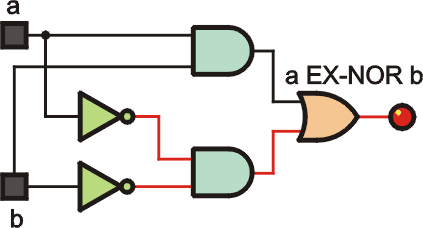

xnor eqv circuit
الدائرة المكافئة
Ex-NOR Gate Equivalent Circuit

اضغط على المدخل لأختبار البوابة

مثال

رقم الدائرة المتكاملة عدد مداخل البوابة
IC 74266 2

كلمات دليليه  x-nor , exnor, مشاريع , تعليم
