[hussien1995]

أخي حيدر سؤال.
هل بالامكان أستخدام أيسية بديلة عن هذه الأيسية مثلا الأيسية pic16f84 أو 628a أو 676 أم هذا غير ممكن والغرض من التبديل هو التوفير في ثمنها وبساطة الدارة الناتجة.

[حيدر علاج حسن]

المتحكم المستخدم فيه شرطين ...
الاول ان يحتوي على مدخل تناظري و هو الاهم و البكات التي ذكرتها حضرتك ليس فيها مدخل تناظري ..
و الشرط الثاني هو ان يحتوي على مخارج تكفي لعدد الريليات لان عدد الريليات مهم في الحصول على دقة عاليه في التنظيم

[حيدر علاج حسن]

اشكر جميع الاخوة الذين ادلوا بمعلوماتهم القيمة و الاخوة الذين شجعوني على المواصلة ...
دائرة توصيل الريليات بالمحولة و هي طبعا مختصرة لان عدد الريليات سيكون 8 على الاقل و يتم توصيلهم على المراحل (170 , 180 , 190 , 200 , 210 , 220 , 230 , 240 , 250 ) فولت
التغيير سوف يكون في عدد لفات الملف الابتدائي للمحولة لان التغير في الجهد يكون على الدخل اما الخرج فيكون بعدد لفات ثابت و جهد 220 10 فولت

[فكروعلم]

السلام عليكم
أريد أن أساهم في هذا الموضوع الرائع في تصميم دارة مراقبة تغيرات الجهد والتي تبدأ من 170 إلى 250 فولت

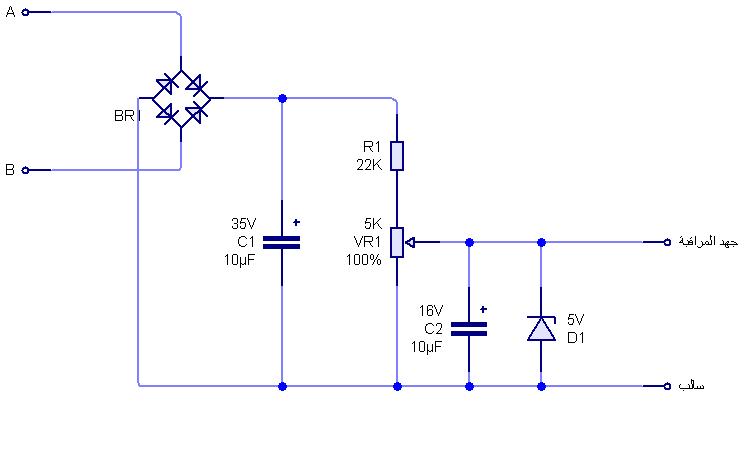

هذا هو مخطط الدارة



شرح الدارة :
الأطراف A و B يتم وصلها مع خرج المحول ال 24 فولت متناوب يتم تنعيم التيار بواسطة المكثف C1 وبواسطة المقاومة المتغيرة يتم الضبط كالتالي نعطي المحول جهد 250 فولت ونضبط المتغيرة لتعطي في الخرج أقل من 5 فولت بقليل ونسجل القيمة ثم نخفض الجهد إلى 240 فولت ونسجل القيمة في الخرج وهكذا إلى نصل إلى الجهد 170 فولت وهكذا يكون لدينا معطيات نستعملها في البرنامج وتم وضع ديود زينر في الخرج لكي يمنع الخرج من تجاوز الجهد 5 فولت إذا أرتفعت الكهرباء فوق ال 250 فولت وتم حساب المقاومات بحيث مهما بدلنا في المتغيرة لا يتم تجاوز الجهد 5 فولت في الخرج ومهمة المكثف C2 منع التغيرات السريعة في الجهد ويمكن زيادة قيم المكثفات وإنقاصها حسب الرغبة
ملاحظة : جهد الزينر هو 5.1 فولت

[حيدر علاج حسن]

شكرا جزيلا اخي محسن ...
هذه هي دائرة الحساس المطلوبة فعلا ...
وبذلك يكون الموضوع قد تم بعون الله ..

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم السلام عليكم أريد أن أساهم في هذا الموضوع الرائع في تصميم دارة مراقبة تغيرات الجهد والتي تبدأ من 170 إلى 250 فولت هذا هو مخطط الدارة شرح الدارة : الأطراف A و B يتم وصلها مع خرج المحول ال 24 فولت متناوب يتم تنعيم التيار بواسطة المكثف C1 وبواسطة المقاومة المتغيرة يتم الضبط كالتالي نعطي المحول جهد 250 فولت ونضبط المتغيرة لتعطي في الخرج أقل من 5 فولت بقليل ونسجل القيمة ثم نخفض الجهد إلى 240 فولت ونسجل القيمة في الخرج وهكذا إلى نصل إلى الجهد 170 فولت وهكذا يكون لدينا معطيات نستعملها في البرنامج وتم وضع ديود زينر في الخرج لكي يمنع الخرج من تجاوز الجهد 5 فولت إذا أرتفعت الكهرباء فوق ال 250 فولت وتم حساب المقاومات بحيث مهما بدلنا في المتغيرة لا يتم تجاوز الجهد 5 فولت في الخرج ومهمة المكثف C2 منع التغيرات السريعة في الجهد ويمكن زيادة قيم المكثفات وإنقاصها حسب الرغبة ملاحظة : جهد الزينر هو 5.1 فولت

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى الاستاذ محسن

من المعروف ان البيك عامة اقصى فرق جهد للدخول على اطرافه هو 5 فولت
واى زيادة فى فرق الجهد يؤدى الى تلف البيك كله

لذا اقترح على حضرتك بخفض فولت الدخل الى 12 فولت حتى لا يتلف البيك فى حالة
تلف دايود الزينر لاى سبب كان (عامل آمـان )

وان كان لك وجه نظر لهذا ارجو توضيحها على ان تضع تلف دايود الزينر فى اعتبارك

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته ---------------------------------- اخى الغالى الاستاذ محسن من المعروف ان البيك عامة اقصى فرق جهد للدخول على اطرافه هو 5 فولت واى زيادة فى فرق الجهد يؤدى الى تلف البيك كله لذا اقترح على حضرتك بخفض فولت الدخل الى 12 فولت حتى لا يتلف البيك فى حالة تلف دايود الزينر لاى سبب كان (عامل آمـان ) وان كان لك وجه نظر لهذا ارجو توضيحها على ان تضع تلف دايود الزينر فى اعتبارك

أخي عريبي التيار هنا ضعيف جداً ولا يمكنه تلف الزينر وإذا تلف سيعمل قصر ولا يمكن لهذا التيار أن يؤدي إلى جعل الزينر أن يفصل وإذا كنت لا زلت متخوف بإمكانك رفع قيمة المقاومة من 22 إلى 39 كيلو أوم وفي هذه الحالة يكون الضمان 100% لأن الجهد الذي سيصل إلى المقاومة المتغيرة أقل من 5 فولت

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم أخي عريبي التيار هنا ضعيف جداً ولا يمكنه تلف الزينر وإذا تلف سيعمل قصر ولا يمكن لهذا التيار أن يؤدي إلى جعل الزينر أن يفصل وإذا كنت لا زلت متخوف بإمكانك رفع قيمة المقاومة من 22 إلى 39 كيلو أوم وفي هذه الحالة يكون الضمان 100% لأن الجهد الذي سيصل إلى المقاومة المتغيرة أقل من 5 فولت

السلام عليكم ورحمة الله وبركاته
-----------------------------------
شكرا على التوضيح اخى الكريم
