[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود أعتقد يمكن ولكن يجب تغير الكود لانه كود while(time<cont) { time=128*(tmr0-100); } يصبح غير مجدي لانه سوف يؤثر على كل بأعتبار ان نبضات متزامنه عند كل نقطه 0 وبتالي يحتاج الى استبداله بطريقه أخرى أحاول ارتب ذلك تحياتي

شكرا اخي على المتابعة
سامحني على كثرة الاسئلة فعلم اخي العزيز اني احاول الفهم والاستوعاب ودلك رجع عليك اخي انك لم تبخل علي

[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود لم أجرب ذلك ولكن ستنجح أن شالله بس تأكد من شرط if(sw_inc) هل ==0 او ==1 أخي كريم لغرض كتابه الكود في مشاركه ولكي يظهر اكثر وضوحا أضغط على علامه # وموجود ضمن صفحه مشاركه فتظهر لك هكذا هنا الصق الكود

اخي
لقد بحت هنا وهناك وهنالك ولم اجد علامه # وموجود ضمن صفحه مشاركه فتظهر لك هكذا [code]هنا الصق الكود[/

[abdewidad]

السلام عليك
مازلت عاني من شئ ما في الكود لم افهمه ساكتب ما فهمت لكي تصحح افكاري
اولا وعلى بركة الله
قمت بتشغيل تيمر 0 مع التقاطع rb0 وجعلتهما على نفس البورت ثم جعلت تيمر 0 يحسب المدة الزمنية 20 ميلي تانية وهي المدة التي تستغرقها الموجة الموجبة والسالبة وبعد دلك جعلنا rb0 يستشعر انعدام المنحنى في 180 و 360 درجة
عندما لا يتحقق شرط if(zero_crosing)
وعند الضغط على احد الزرين يتم اما الزيادة او نقصان 1 في ratio
وعند تحقق الشرط if(zero_crosing اقوم بارجاع zero_crosing الى حالته البدئية ثم اصفر التيمر 0 بعد دلك يضرب ratio في 100 لكي احوله ميكروتانية
وهو نتيجة cont الدي يدخل شرط المؤقت0 while(time<cont)
فادا اردت ان اتحكم في 90 درجة كما قلت اخي يجب ان تكون في ratio =50
لكي نحصل cont=5000 اي 5000 ميكرو تانية هي 5 ميلي تانية
بما ان المؤقت سيبدئ بشكل مدقق متوقيت المنحنى فسوف يحسب 5 ميلي تانية ثم سوف يستخرج لنا نبدة ليتم قدح الترياك

اخي
لtime=128*(tmr0-100); هده العلاقة لحساب المدة الزمنية لدي نريد
هنا تيمر 0=256 لكي نحصل على 20 ميلي تانية لدلك جعلناها داخل اللوب
ليد تتغير rb4 عكس rb3

والسلام عليكم

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad شكرا اخي على المتابعة سامحني على كثرة الاسئلة فعلم اخي العزيز اني احاول الفهم والاستوعاب ودلك رجع عليك اخي انك لم تبخل علي

بالخدمه أخي

[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad السلام عليك مازلت عاني من شئ ما في الكود لم افهمه ساكتب ما فهمت لكي تصحح افكاري اولا وعلى بركة الله قمت بتشغيل تيمر 0 مع التقاطع rb0 وجعلتهما على نفس البورت ثم جعلت تيمر 0 يحسب المدة الزمنية 20 ميلي تانية وهي المدة التي تستغرقها الموجة الموجبة والسالبة وبعد دلك جعلنا rb0 يستشعر انعدام المنحنى في 180 و 360 درجة عندما لا يتحقق شرط if(zero_crosing) وعند الضغط على احد الزرين يتم اما الزيادة او نقصان 1 في ratio وعند تحقق الشرط if(zero_crosing اقوم بارجاع zero_crosing الى حالته البدئية ثم اصفر التيمر 0 بعد دلك يضرب ratio في 100 لكي احوله ميكروتانية وهو نتيجة cont الدي يدخل شرط المؤقت0 while(time<cont) فادا اردت ان اتحكم في 90 درجة كما قلت اخي يجب ان تكون في ratio =50 لكي نحصل cont=5000 اي 5000 ميكرو تانية هي 5 ميلي تانية بما ان المؤقت سيبدئ بشكل مدقق متوقيت المنحنى فسوف يحسب 5 ميلي تانية ثم سوف يستخرج لنا نبدة ليتم قدح الترياك اخي لtime=128*(tmr0-100); هده العلاقة لحساب المدة الزمنية لدي نريد هنا تيمر 0=256 لكي نحصل على 20 ميلي تانية لدلك جعلناها داخل اللوب ليد تتغير rb4 عكس rb3 والسلام عليكم

هل هدا هو المقصود اخي في هدا الفهم
هل يمكن استغلال المؤقت 1 في ديمر2

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad اخي لقد بحت هنا وهناك وهنالك ولم اجد علامه # وموجود ضمن صفحه مشاركه فتظهر لك هكذا [code]هنا الصق الكود[/

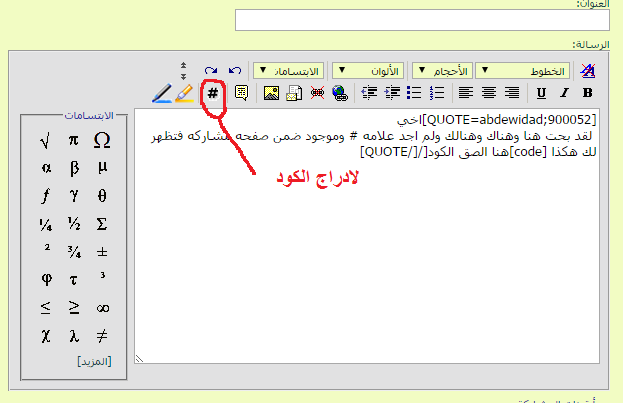

أخي لاتختار الرد السريع وانما الانتقال الى الوضع متطور

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad السلام عليك مازلت عاني من شئ ما في الكود لم افهمه ساكتب ما فهمت لكي تصحح افكاري اولا وعلى بركة الله قمت بتشغيل تيمر 0 مع التقاطع rb0 وجعلتهما على نفس البورت ثم جعلت تيمر 0 يحسب المدة الزمنية 20 ميلي تانية وهي المدة التي تستغرقها الموجة الموجبة والسالبة وبعد دلك جعلنا rb0 يستشعر انعدام المنحنى في 180 و 360 درجة عندما لا يتحقق شرط if(zero_crosing) وعند الضغط على احد الزرين يتم اما الزيادة او نقصان 1 في ratio وعند تحقق الشرط if(zero_crosing اقوم بارجاع zero_crosing الى حالته البدئية ثم اصفر التيمر 0 بعد دلك يضرب ratio في 100 لكي احوله ميكروتانية وهو نتيجة cont الدي يدخل شرط المؤقت0 while(time<cont) فادا اردت ان اتحكم في 90 درجة كما قلت اخي يجب ان تكون في ratio =50 لكي نحصل cont=5000 اي 5000 ميكرو تانية هي 5 ميلي تانية بما ان المؤقت سيبدئ بشكل مدقق متوقيت المنحنى فسوف يحسب 5 ميلي تانية ثم سوف يستخرج لنا نبدة ليتم قدح الترياك اخي لtime=128*(tmr0-100); هده العلاقة لحساب المدة الزمنية لدي نريد هنا تيمر 0=256 لكي نحصل على 20 ميلي تانية لدلك جعلناها داخل اللوب ليد تتغير rb4 عكس rb3 والسلام عليكم

السلام عليكم
اولا أخي هو لايحسب فتره زمنيه 20ms لاننا بألاصل نتحكم بنصف موجه يعني zero_crosing عند 180 و360 يعني نتحكم فقط بنصف موجه وطالما zero_crosing تكشف الصفر عند 360 فهذا يعني هناك تحكم كامل بالموجه ولهذا زمن نصف موجه هو 10ms وبتالي هو لن يصل الى حاله انتربت لكوني محتاج أحتساب زمن اقل من 10ms يعني مثلا 8ms والسبب في ذلك لكون البرنامج ايضا له زمن لتنفيذ أوامر يجب ان تؤخذ بحسبان مثلا ان قلت له عند 9ms اخرج لي نبضه فأن مايكرو لن يخرج النبضه عند 9ms وانما لربما عند 11ms وسبب هناك زمن تنفيذي لاوامر سوف تضاف الى زمن مطلوب

بالنسبه لشرحك عن لوب صحيح فهو يجعل مايكرو في حاله أنتظار فقط قبل ارسال نبضه لان نبضه أحتاجها عند نقطه معينه وبتالي أحتاج فتره تأخيريه لكي بعدها ارسل النبضه

اخي لtime=128*(tmr0-100); هده العلاقة لحساب المدة الزمنية لدي نريد هنا تيمر 0=256 لكي نحصل على 20 ميلي تانية لدلك جعلناها داخل اللوب ليد تتغير rb4 عكس rb3

اساسا معادله الي تحسب الزمن من تايمر0 هي

وبتالي تايمر0 يعمل بصوره مستقله عن مايكرو وبتالي هو يزداد ونتيجه هي زياده في قيمه time
لو طبقنا معادله بما متوفر لدينا من معطيات لحصلنا علة معادله
(time=128*(tmr0-100

بالنسبه لليد rb4 و rb3 نعم هناك أختلاف يمكن التعديل على الكود لجعله يقابل نفس التغير انا صراحه وضعته فقط لارى اين مشكله في الكود وهي علامه على سير البرنامج هل يعمل بشكل صحيح لان دائره بدون ليدات او شيئ يظهر لك لايمكن التكهن اين مشكله ولكن انا وضعنا ليدات في مناطق مهمه في الكود أعتقد سيمكن التكهن ان مايكرو متوقف عند هذا الكود او مايكرو لاينفذ الكود وبتالي عمليه أصلاحه أسهل
تحياتي

[abdewidad]

شكرا اخي العزيز
بخصوص تيمر1 لكي نستغله في ديمر 2 على نفس المتحكم لقد حاولت لكن لم استطع بل سادفني مشكل الشرط

 if(zero_crosing)
                       {
                         zero_crosing=0;
                         led_check=1;
                         time=0;
                         cont=ratio*100;
                         while(time<cont)
                                {
                                 time=128*(tmr0-100);
                                }
                         led_check=0;
                          trigger=1;
                         delay_us(100);
                         trigger=0;
                       }
            if(zero_crosing2)
                       {
                         zero_crosing2=0;
                         time2=0;
                         cont1=ratio1*100;
                         while(time2<cont1)
                                {
                                 time2=128*(tmr2-100);
                                }
                          trigger1=1;
                         delay_us(100);
                         trigger1=0;
                       }
