اخي لكريم حسن هادي
هذه الصورة بالقيم العمليةللدائرة
وهذه الصورة هي بوردة التجارب القديمة التي جربت بها الدائرة
وهي تعمل جيدا علي ارض الواقع
وان شاء الله خلال يومين استكمل الدائرة واصورها لك فيديو
|
السلام عليكم
تسلم أخي العزيز على مجهود كبير

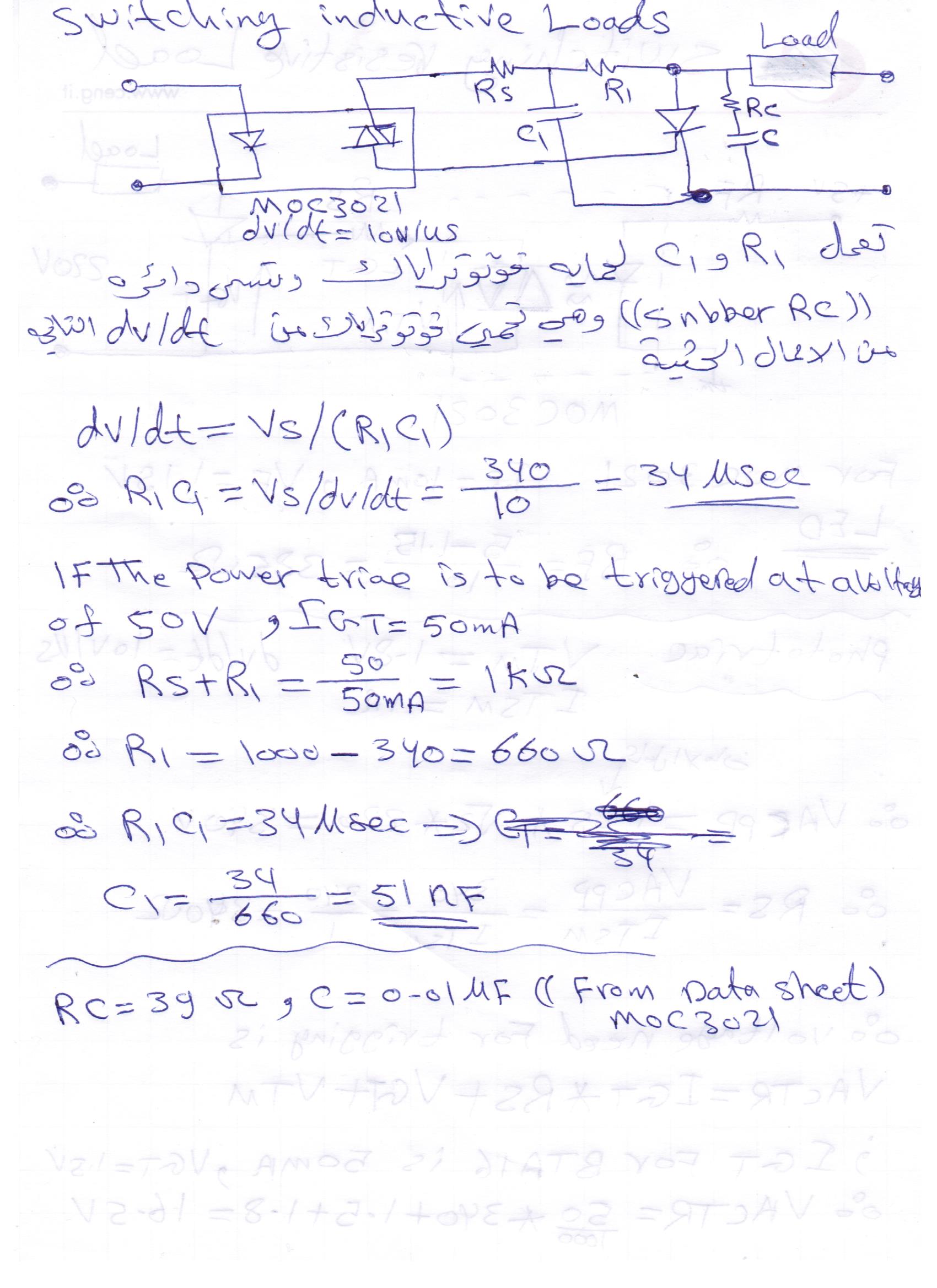

اخي كريم يجب ربط دائره snbber AC لحمايه الترياك من جهود لحظيه التي ممكن ان تؤثر عليه وكذاك لمنعه من القدح من تلقاء نفسه بسبب dv/dt

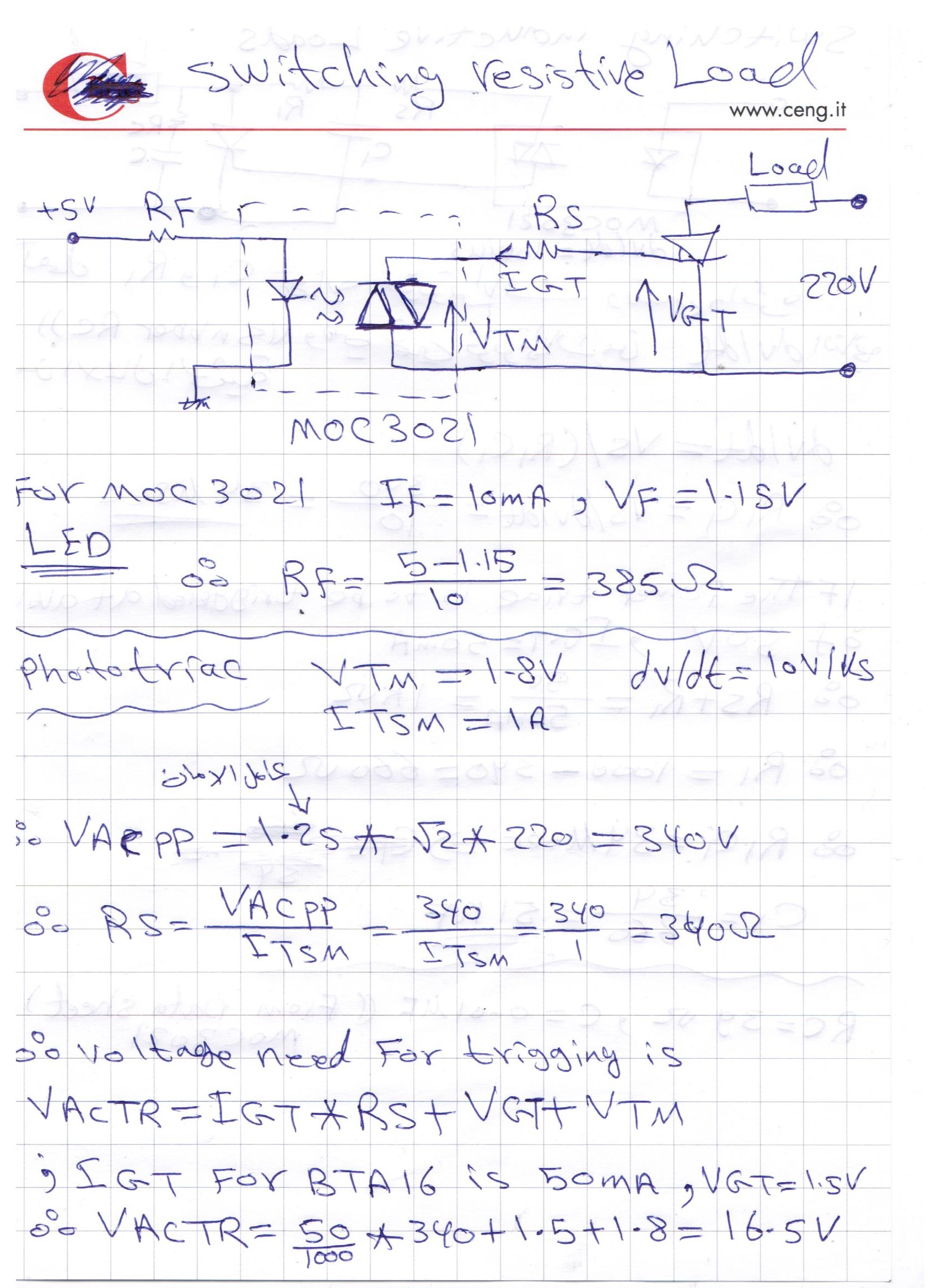

ممكن اخي تعطيني الارقام الترياك وفونوكبلر المربوط مع الترياك وكذلك مقاومات
وهل هي نفس مرفقه برسمه البروتيس فأذا كانت كذلك معناها محتاج فقط رقم الترياك
اخي كريم كتاب الذي ارفقته في مشاركتي السابقه وجدت فيها كيفيه أختيار القيم التي تمنع الترياك من التلف وكذلك تسمح له بالعمل ضمن مناطق الصحيحه له
شكرا جزيلا لك مره أخرى انا انتظر منك الارقام ثم سأضع معادلات الازمه لغرض تطبيقها والاستفاده منها في تطبيقات اخرى لانك كما تعلم المهم هو كيف نستخدم مختلف القطع وبتالي التصميم يعتمد على البيانات القطع الجديده
