السلام عليكم

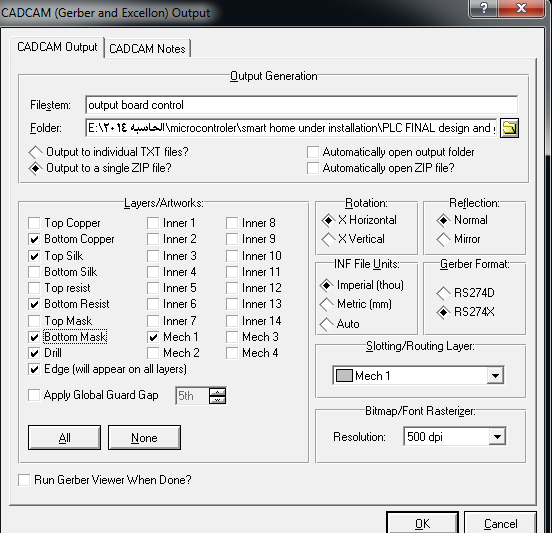

أن شالله سوف أجهزلك ملف لان اريد عمل فحص للدوائر لغرض التأكد فقط
ولكن أخي أخبرني عن تكلفه البوردات اولا لان هذا حقك
و لاني اريد مستقبلا التعامل معك في الطباعه البوردات لاني لم أجد أحد أتعامل معه في طباعه البوردات وواجهه صعوبه لحد الان في حصول على مواد مطلوبه لصنع البورده
أخي ممكن سؤال هو أنت تطبعها ام في مصنع ؟
وان شالله راح أضيف فقره جديده وهي زياده مداخل ومخارج عن طريق I2C وهذا النموذج PLC يدعم ذلك ولديه مكتبه جاهزه للتعامل معها وبتالي أصبح كارت الرئيسي تستطيع زياده مداخل عن طريق سلسله من 74hc165 ومخارج عن طريق 74hc595

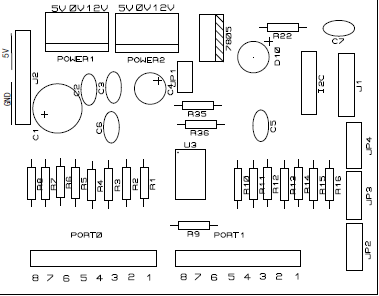

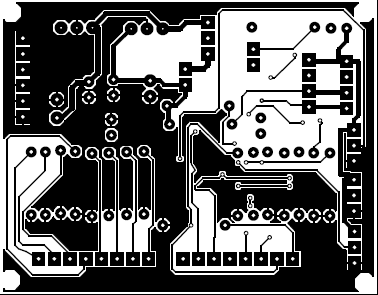

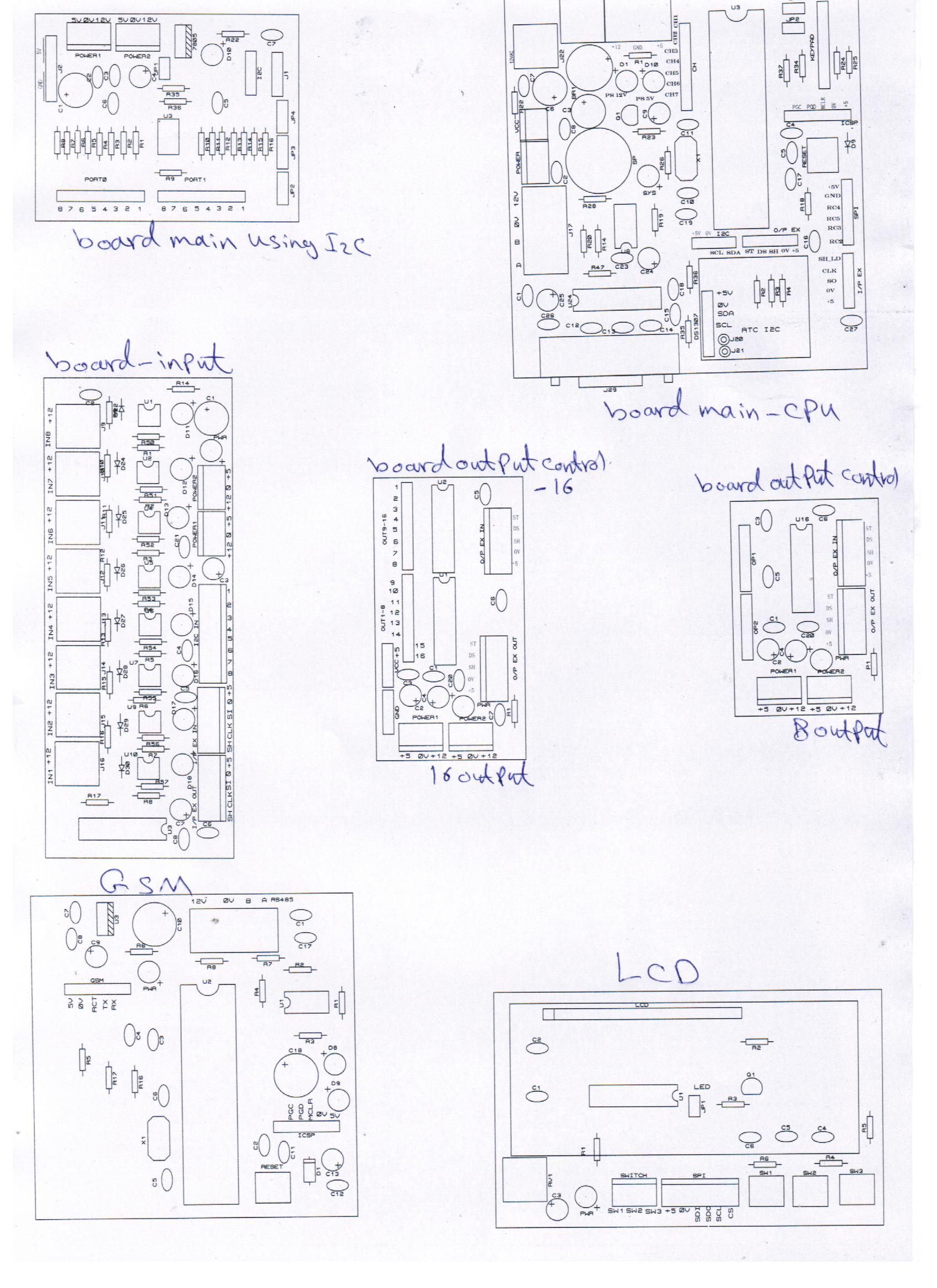

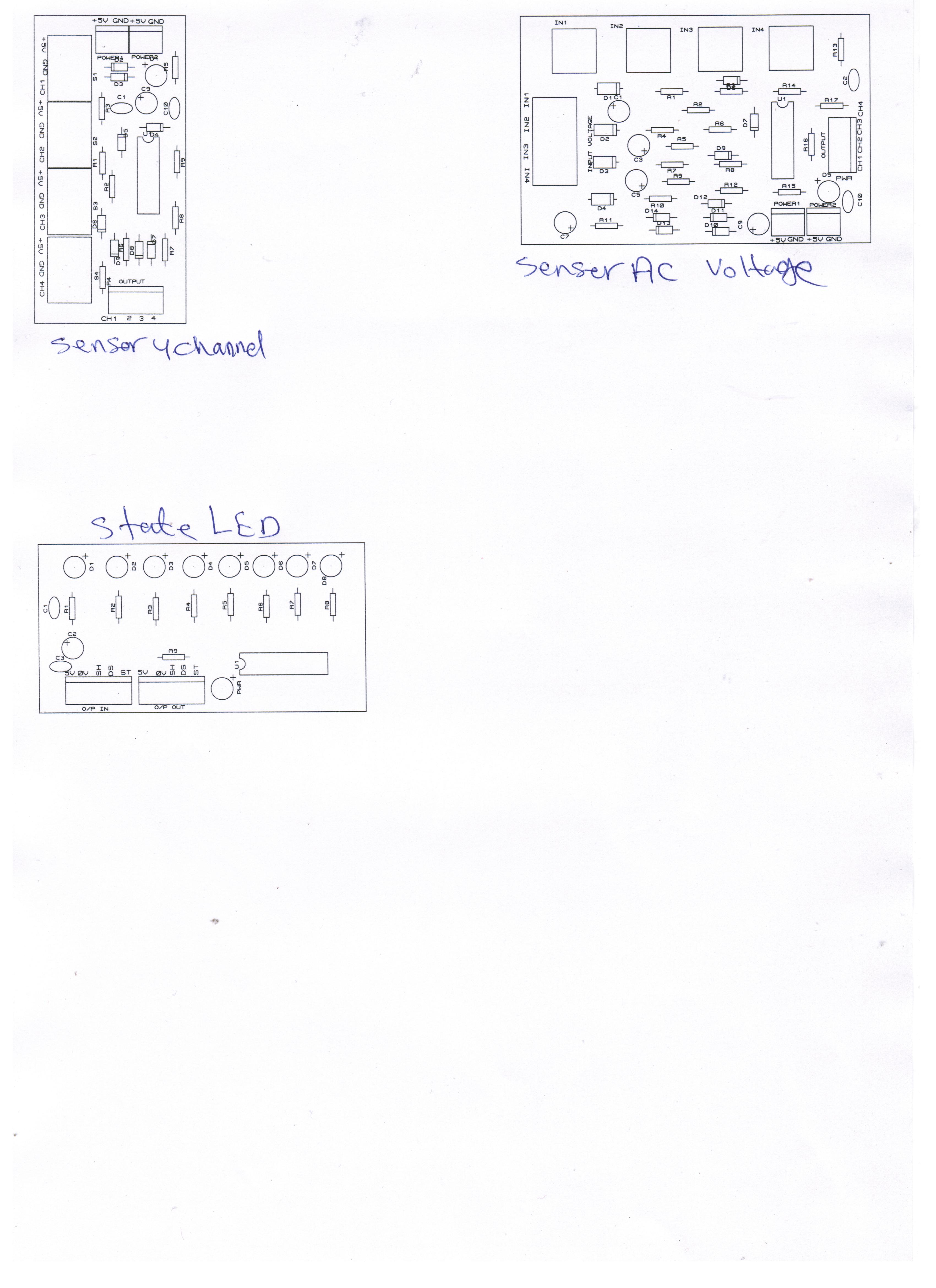

وطريقه أخرى أن شالله أضيفها قريبا بأذن الله هي زياده مداخل ومخارج الى 128 عن طريق I2C ولكن لازلت محتار في تصميم ان شالله سأرفق نموذج اولي وأتمنى أن تعطوني رأيكم وملاحظاتكم لتطوير كارت توسع مداخل ومخارج
للعلم بالنسبه للنموذج الي ارفقته عن PLC هو نهائي ولايوجد لديه أي تطوير حاليا الا أذا كانت هناك من يعطي أفكار نستفاد منها في تطوير
تحياتي لكم
|
عليكم السلام ورحمة الله وبركاته
اعتذر عن التأخير في الرد بسبب ظروف السفر
بالنسبة لطباعة البوردات انا استخدم فكرة طباعة toner transfer method pcb و ذلك لإنتاج القطعة الواحدة والنتائج مقبولة الي حد كبير وفي انتاج الكميات استخدم تقنية اخري و هي silk screen printing for pcb وتعتبر كلها تقنيات يدوية وهي مقبولة النتائج الي حد كبير من ناحية التكلفة لاتقلق اخي سارسل لك عينات التجارب كلها بدون اي تكلفة منك لأني سأتعلم و افيد و استفيد و الله هو الموفق و المعين
نهايه الجزء الاول من التصميم البوردات
بوركت وطاب مسعاك
