اقتباس المشاركة الأصلية كتبت بواسطة mar7aba_01 السلام عليكم ورحمة الله مجهود جبار وتصميم احترافي جزاكم الله خيرا وصلنا متأخرين وكنت أتمنى لو يكون لي يد في التصميم لكن للأسف مشاغل الحياة تلزمني بالإبتعاد عن أهم وأعز امر أحبه , عالم تصميم الدارات , أن تصل متاخرا خير من ان لا تصل ههه اود أن استفسر عن أمور لو سمحت لي : لماذا لم تعتمد في تصاميمك على العناصر الدقيقة SMD من مقاومات والمكثفات والترانزستورات؟ -- هل بالإمكان العمل على المتحكم 18F4550 لأن اللوحة الأم بها نفس مخطط الخاص به , -- لاحظت أخي عدم إدماج مدهل "USB" على اللوحة وأود مشاركتكم بملف بوت لودر نستطيع من خلاله برمجة المتحكم بوصلة "اليو إس بي" وكنت قد قمت بالتجربة على المتحكم 18ف4550 بنجاح وكذا سرعة في البرمجة , --هل خطرت لكم فكرة العمل على متحكمات بيك 32,, وذلك من أجل مواكبة التطور وشكرا لكم على مجهودك الذي لا يقدر بثمن ,ولا تكفي معه عبارة شكر , إلا "جزاكم الله خيرا" , بعض تصاميمي منذ 3 سنوات تقريبا [IMG] [/IMG]

السلام عليكم
اولا أشكركم على كلامكم الطيب

ثانيا هو البيك 18f45k22 نفس الاطراف 18f4550 ولكن سنفقد بعض الخصائص مثل عدم وجود هاردوير يخص uart الا واحد في 18f4550 بينما يوجد أثنان 18f45k22

وايضا ليست لديه خبره قويه في pcb خصوصا حجم عناصر ولهذا لم أتعامل مع smd لان أغلب البكيجات package ليست بــ smd

اما فيما يخص متحكمات 32 ليست لي اي معلومه عنها


شكرا لكم

[mar7aba_01]

السلام عليكم ورحمة الله ,,
إذا سمحت لي أخي الكريم احمل ملف قمت بإنجازه عمليا ونجح على بيك 18ف4550
"ملف بوت لودر" يمكن المستخدم من البرمجة بواسطة وصلة USB
لكني لست من برمجه لذا نتمنى من الأساتذة التعديل عليه

[حسن هادي محمود]

السلام عليكم
هذا اخر تحديث لمشروع البيت الذكي او البوردات االصناعيه (( حيث تم أكتمال هاردوير ))
حيث عند أكتمال طباعه البورد وأجراء تجارب العمليه سأضع جميع ملفات بمشيئه الله في موضوع مستقل
في ملف المرفق (( هاردوير + ملف المشروع البيت الذكي يبين كيفيه ربط أكثر من جهاز بجهاز رئيسي ))
يعني بأختصار مثال يوضح كيفيه أتصال بين البوردات

بالنسبه الي حالما يتم أكتمال المشروع بشكل كامل (( هاردوير + سوفت وير )) وسوفت وير يعني (( ملف البرمجه + ملف C#)) فأني بمشيئه الله سأضع الشرح الكامل للمشروع (( للفائده العامه ))
ولكن حاليا سأكتفي بأخر تحديث اصل اليه (( لغرض الاطلاع فقط او مساهمه في أضافه المقترحات ))
http://www.mediafire.com/download/qz...+20-9-2014.rar

تحياتي

[حسن هادي محمود]

السلام عليكم

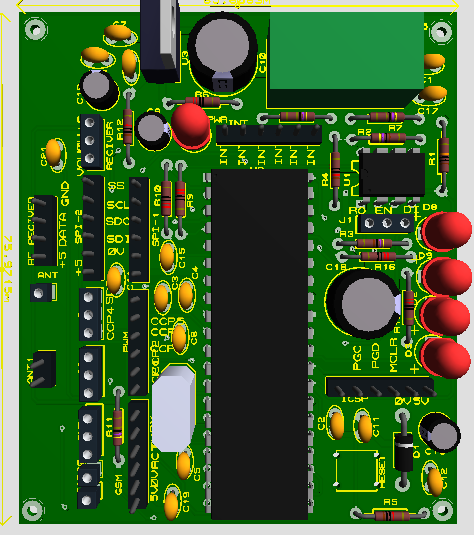

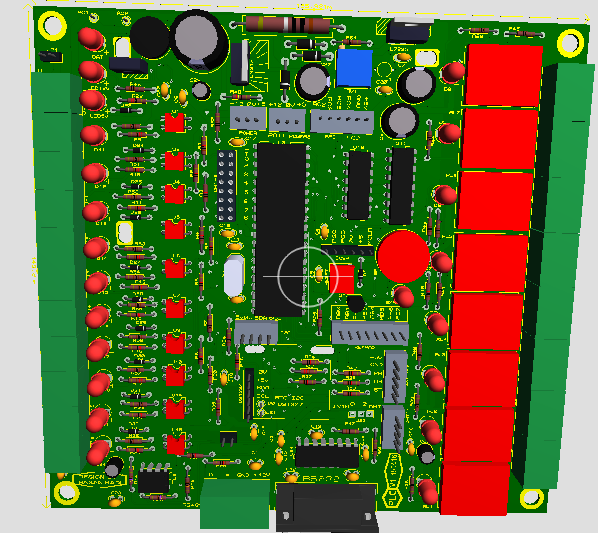

البورد الرئيسي



http://www.mediafire.com/download/d6...+v9_150416.rar

=====================================
البورد input , output , control تعمل ببرتوكول I2C

http://www.mediafire.com/download/31...tput_board.rar

control board

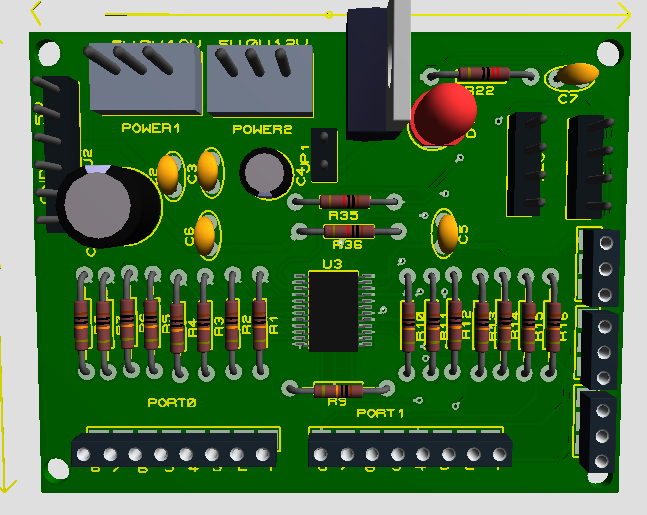

input board

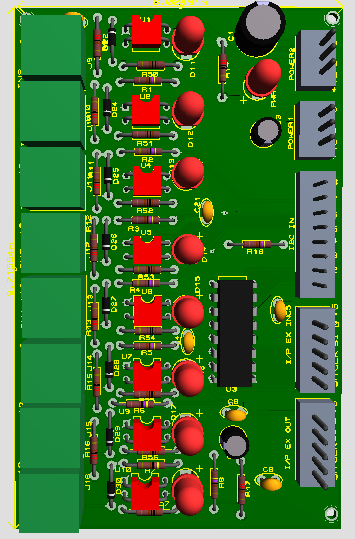

output boards



================================

بورد اتصال بين بوردات او لربط بورد رئيسي بالانترنيت او GSM او ......

[Sallam]

تحية للأخوة

مجهود رائع والشكر للجميع

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم البورد الرئيسي http://www.mediafire.com/download/d6...+v9_150416.rar ===================================== البورد input , output , control تعمل ببرتوكول I2C http://www.mediafire.com/download/31...tput_board.rar control board input board output boards ================================ بورد اتصال بين بوردات او لربط بورد رئيسي بالانترنيت او GSM او ......

مميزات البورد الرئيسي
1- مداخل عددها 10 يمكن ان تستخدم كــــ ديجيتل او أنلوك بالاعتماد على سوكت CH1-8 و جنبر CH9 و J23 فهو يفصل خط ديجيتل لكي تستخدمه كأنلوك

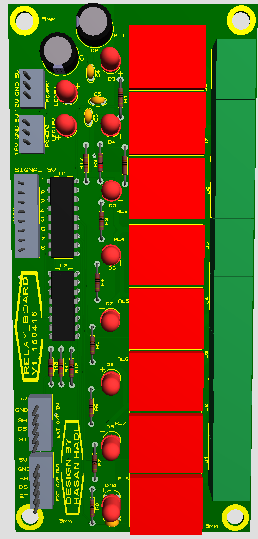

2- مخارج عدد 8 قابله زياده عبر سوكت EXT O/P حيث يمكن ربط بورد ريلي ممبين صورته في مشاركه 116
3- يمكن ربط حساس حراره ورطوبه بأستخدام سوكت DHT11 وجنبر J23
4- يمكن ربط دائره مخصصه للوقت والتاريخ بسوكت DS1307
5- يمكن زياده مداخل ومخارج عن طريق I2C عن طريق سوكت I2C وقد تم ارفاق ملفات كامله بمشاركه 116
6- يتم برمجه البيك عبر سوكت ICSP
7- يدعم اتصالات التاليه برتوكول Uart و RS485 , I2C , SPI
8- يمكن ربط كيباده عبر سوكت KEYPAD
9 - يمكن ربط شاشه بثلاث أسلاك عبر سوكت SPI فقط وخط للتحكم بأضاءه الشاشه ب PWM او بشكل مباشر (( سأرفق لكم ملف الشاشه ))
10- يمكن ربط الانترنيت او GSM أو IR او RF مع البورد الرئيسي عبر RS485 مستخدما بورد أتصالات وكما يمكن أيضا زياده مداخل ومخارج عن طريق ربط أكثر من البورد عبر RS485
11- يمكن ربط البورده بكومبيوتر عبر RS232
12- مزوده بليدات لتعبر عن حاله الادخالات او مخارج مع وجود Buzzer
13 - الابعاد 15cm x15cm
14- طبعا يمكن أستخدام JP1 لربط 12 فولت (( مصدر ))لتعبير عن حاله مصدر هل هو healthy او لا يعني اذا كنت مستخدم بطاريه ودائره تشحن بطاريه وايضا تغذي البورده فيمكن أزاله جنبر JP1 وتوصيل طرف مدخل 1 الى 12 فولت لكي ينبهك في حاله أنقطاع مصدر التغذيه
************************************************** ******
ملاحظه مهمه// يفضل ربط منظم LM338 بدلا من LM317
ايضا وضعت كل ملفات في حاله وجود رغبه من اي شخص للتعديل عليها

طبعا يمكن تصغير حجم البورد اذا تم أستخدام SMD اي قطع صغيره (( صراحه لاأملك خبره في هذا الموضوع))

لكن اي تعديل على البورد يجب أعلامنا بذلك لكي تعم الفائده على جميع
************************************************** ***

مرفقات // ملف الشاشه
