السلام عليكم

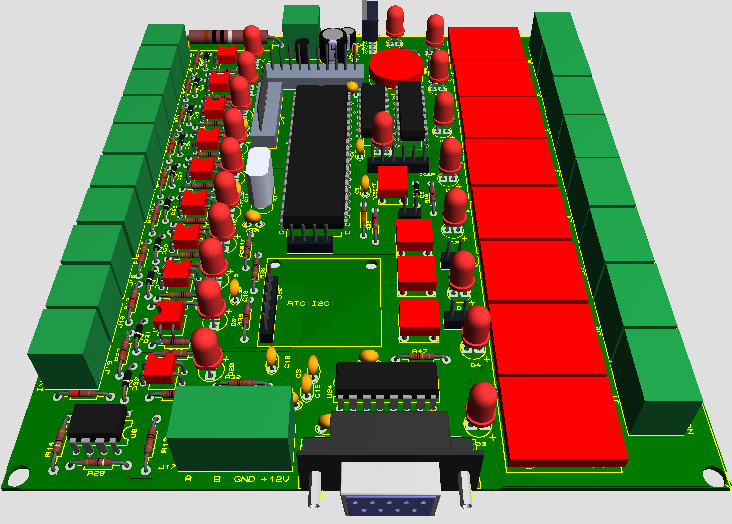

في ملف مرفق التصميم النهائي
1- 10 مداخل ديجيتل
2- 8 مخارج ديجيتل
3- امكانيه ربط شاشه خارجيه او حتى امكانيه زياده مخارج لان هنا 6 الاطراف من مايكرو 3 كمخارج و 3 كمداخل لغرض توسيع الكارت
4- اضافه اختياريه للمتكامله خاصه بالوقت والتاريخ
5- وسيله الاتصال اما عن طريق rs232 or rs485
http://up.top4top.net/downloadf-top4...c6231-rar.html
فأرجو من الاخوه التأكد من التصميم ومناقشه حول هذا التصميم
علاوه نحن ايضا بحاجه الى ارائكم ومقترحاتكم حول تصميم
ملاحظه // في حاله وجود اي تعديل او أكتشفت ان هناك خطأ ما سقوم بوضع التعديل
تحياتي للجميع
|
السلام عليكم
سؤال هل للكارت أمكانيه تشغيل عدد كبير من سفن سكمنت
الجواب نعم يمكن ذلك عن طريق J21 فهي مزوده 6 كمخارج او مداخل يعني انت تتحكم بها
ملاحظه توجد 3 سويجات موجوده بكارت ايضا مربوطه مع J21 وبتالي يجب ان تراعي ذلك عند البرمجه فيمكن أساسا أزالتها ان لم تكن محتاجها
لربما سوف أعمل جمبر لكي تتيح أزالتها بسهوله
أذن لدينا 6 الاطراف مربوطه مع j21
على عموم انا أنصح بترك 3 للسويجات او نضاعفها بأستخدام متكامله 74hc165 لزيادتها بشرط ألالغاء وجود سويجات داخليه
و3 أخرى يمكن أيضا أستخدامها كتعمل كبرتوكول spi او أي طريقه
اليكم هذا مثال عن تشغيل عدد من سفن سكمنت 3 اسلاك فقط
http://up.top4top.net/downloadf-top4...e9091-rar.html

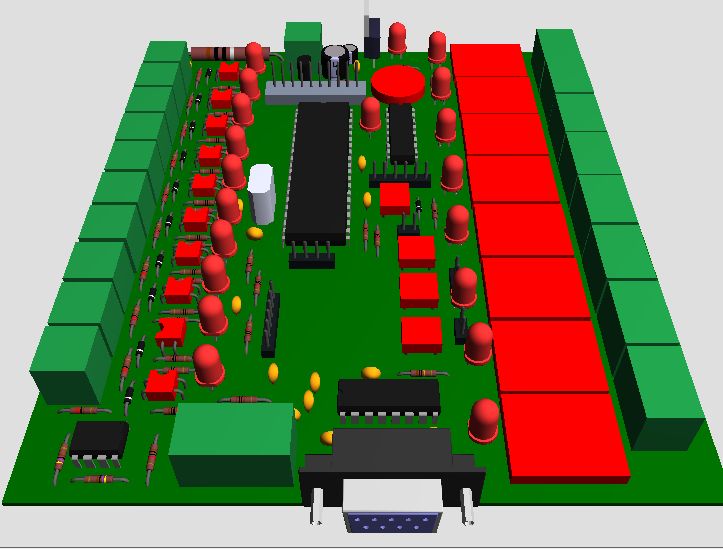

على عموم مشكله الي واجهتني في تصميم pcb انه اذا أستخدم طبقه واحده هناك كثير من مشاكل في توصيل ولكن تنحل هذه المشكله في أستخدام طبقتين
برأيكم كم كلفه طباعه الكارت ذو طبقتين
لايزال ابحث عن أمكانيه تطوير كارت الى الافضل وأحاول أستخدم طبقه واحده أن أمكن من خلال مثلا أعزل مداخل ومخارج عن البيك وجعله يتم ربطه بسوكت يعني هذه فكره يعني أقصد بورت B هو مسؤول عن مخارج اذن اربط بورت B الى سوكت 8 بن ومتكامله uln2803 اربط اليها سوكت اخر ويتم أستخدام كيبل للتوصيل بين هذين لغرض تقليل تراكات وينطبق الحال بالنسبه للمداخل هذه فكره لا أعرف ان كانت صائبه
ماهي اضافات التي سوف أقوم بأضافتها
1- أضافه سوكت أخر لغرض أستخدام بروتوكل I2C وبالطبع طالما كارت يحتوي على دائره DS1307 اذن فقط أضيف سوكت ليتصل مع سوكت متكامله DS1307
2- أحاول ايضا جعل كارت يدعم البرتوكول SPI طبعا حاليا أكدر أستخدم البرتوكول spi ولكن بــ 3 أسلاك فقط يعني البيك فقط يرسل ولايمكنه الاستقبال وبتالي أحاول البحث عن أمكانيه أضافه لان بصراحه البيك متلئ ولم أجد مكان فارغ
لكن عندي أثنان ممكن أستغناء عن واحده
1- وجود LED SYS هذا ليد خصصته لاستخدامه لاي حاله ممن ان يستخدمه المبرمج
2- بزر لغرض نفسه يعني خصصته لاستخدامه لاي حاله ممن ان يستخدمه المبرمج
وكلاهما ارى انهما ضروريان للمبرمج
ملاحظه مهمه// الاضافات الموجوده مثلا DS1307 او J21 او RS232 كلها أختياريه يعني انت ممكن لاتستخدمها ان كنت تريد أستخدام أكثر من كارت بأعتبار ذلك انك تستخدم معها معالج رئيسي ليتعمل مع كارتات ويكون الاتصال عن طريق RS485
تحياتي
بوركت وطاب مسعاك
