[حسن هادي محمود]

السلام عليكم
أليكم شكل البورده
طبعا يوجد موقع يصنع البوردات ويعطيك كلفه ولكني ارى انه مكلف اذا كان عدد قليل

http://be.eurocircuits.com/shop/orders/services.aspx

طبعا راح أختار STANDARD pool ثم أختار analysis your data
http://be.eurocircuits.com/shop/analysisUploaddata.aspx

راح أعطيهم الملف وعدد قطع والايام العمل
راح يقوم بتحليل ملف ومن ثم يرسل لي على أميل او انه راح يفتح رابط جديد يخبرك بسعر الكلي ومواصفات الكامله وشكل البورده
انا الان ارسلت ملف وأنتظر النتيجه ؟
السؤال هنا اي ملف مطلوب ارساله ؟
طبعا معامل صنع PCB تحتاج ملف اسمه gerber ومشاركه القادمه تفاصيل حول توليد هذا الملف المهم والذي يحتوي على تفاصيل دائرتك بالكامل

الصور

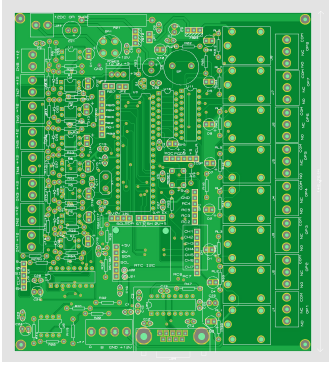

top

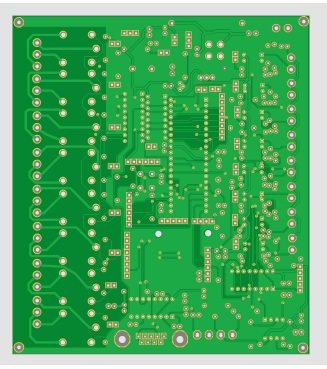

bottom



طبعا هناك تفاصيل كثيره ستجدها في ملف الذي يرفقه لك ولكني أكتفيت فقط بالصور مهم هو بيحلل لك دائرتك
تحياتي

[حسن هادي محمود]

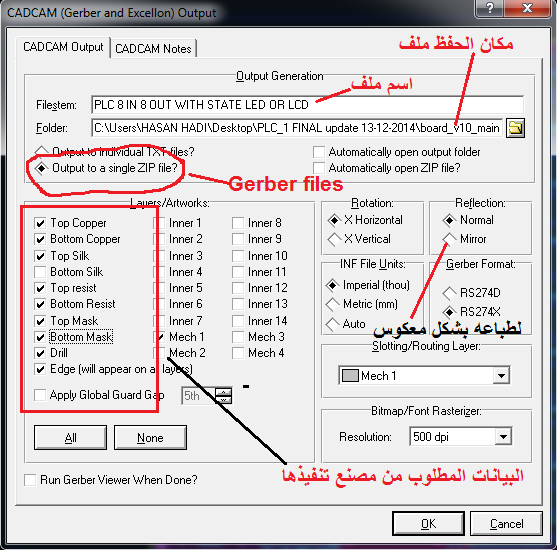

كيفيه توليد ملفات gerber files
من برنامج ares اختار output من شريط الادوات


بعدين راح يخبرك هل تريد أن أفحص لك دائرتك أضغط yes راح يبدئ البرنامج فحص كامل لدائرتك واي يخطأ راح يخبرك بها قبل توليد ملف gerber




top copper تعني تراكات النحاس في جهه العلويه
bottom copper تعني تراكات النحاس في جهه السفليه
top silk تعني رسومات او كتابه او التي تظهر بلون أبيض في جهه العلويه
bottom silk تعني رسومات او كتابه او التي تظهر بلون أبيض في جهه السفليه

drill يعني يتم تثقيب كل بادات او أماكن التثبيت عند عدم أختيارها مصنع لان يثقب البورده
edge معناها أطبع حدود البورده
======================
اما top resist and bottom resist
top mask and bottom mask
لاأعرف معلومات واضحه يعني انا اعرف انه يشكل طبقه خضراء ولكن لا اعرف اي نقطه تخص ذلك
تحياتي

[حسن هادي محمود]

هذا مثال يوضح كيفيه التعامل مع عدد كبير من مخارج عبر أستخدام مكتبه تم أنشائها لذا نرجو تنصيبها لتنزل ضمن مكتبات مايكروسي برو عن طريق package manger وهذا هو رابط البرنامج http://www.mikroe.com/package-manager/


http://up.top4top.net/downloadf-top4...66251-rar.html

[hamadalla31]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم أختاريت هذا النموذج لPLC حيث يوجد بعض تحديثات البسيطه وايضا مثال يوضح كيفيه التعامل مع 32 مدخل و32 مخرج مثال http://up.top4top.net/downloadf-top4...10621-rar.html ===================== plc http://up.top4top.net/downloadf-top4...0f631-rar.html او https://www.mediafire.com/?i74wh3acnh2y602 تحياتي

السلام عليكم
اخي حسن هادي
قمت بتحميل اخر ملف هل قمت بتجهيز gerber files
لو هذا الملف جاهز ارسله لي وسوف اجهز لك بوردات للتجارب وارسلها لك

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة hamadalla31 السلام عليكم اخي حسن هادي قمت بتحميل اخر ملف هل قمت بتجهيز gerber files لو هذا الملف جاهز ارسله لي وسوف اجهز لك بوردات للتجارب وارسلها لك

السلام عليكم
أن شالله سوف أجهزلك ملف لان اريد عمل فحص للدوائر لغرض التأكد فقط

ولكن أخي أخبرني عن تكلفه البوردات اولا لان هذا حقك
و لاني اريد مستقبلا التعامل معك في الطباعه البوردات لاني لم أجد أحد أتعامل معه في طباعه البوردات وواجهه صعوبه لحد الان في حصول على مواد مطلوبه لصنع البورده

أخي ممكن سؤال هو أنت تطبعها ام في مصنع ؟

وان شالله راح أضيف فقره جديده وهي زياده مداخل ومخارج عن طريق I2C وهذا النموذج PLC يدعم ذلك ولديه مكتبه جاهزه للتعامل معها وبتالي أصبح كارت الرئيسي تستطيع زياده مداخل عن طريق سلسله من 74hc165 ومخارج عن طريق 74hc595
وطريقه أخرى أن شالله أضيفها قريبا بأذن الله هي زياده مداخل ومخارج الى 128 عن طريق I2C ولكن لازلت محتار في تصميم ان شالله سأرفق نموذج اولي وأتمنى أن تعطوني رأيكم وملاحظاتكم لتطوير كارت توسع مداخل ومخارج
للعلم بالنسبه للنموذج الي ارفقته عن PLC هو نهائي ولايوجد لديه أي تطوير حاليا الا أذا كانت هناك من يعطي أفكار نستفاد منها في تطوير
تحياتي لكم

[حسن هادي محمود]

السلام عليكم
هذا نموذج أولي Expansion INPUT AND OUTPUT وهو نموذج قابل للتغير

حيث يتكون من
1- دائره السيطره والتي تحتوي على PCA9555 ولها 16 طرف يمكنك أستخدامها مداخل او مخارج او حسب ماتريد ويتم ربط فيش مع بوردات مداخل او مخارج
انا وضعت هذه تصميم لكي تكون متاحه للمبرمج او مستخدم أختيار عدد مداخل ومخارج وفق مايريد
2- دائره مداخل 8 فقط
3- دائره مخارج 8 فقط
http://up.top4top.net/downloadf-top4...55f11-rar.html
او
https://www.mediafire.com/?iyicnxq6moxxq24
كما قلت هذا نموذج اولي وليس نهائي

تحياتي

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم هذا نموذج أولي Expansion INPUT AND OUTPUT وهو نموذج قابل للتغير حيث يتكون من 1- دائره السيطره والتي تحتوي على PCA9555 ولها 16 طرف يمكنك أستخدامها مداخل او مخارج او حسب ماتريد ويتم ربط فيش مع بوردات مداخل او مخارج انا وضعت هذه تصميم لكي تكون متاحه للمبرمج او مستخدم أختيار عدد مداخل ومخارج وفق مايريد 2- دائره مداخل 8 فقط 3- دائره مخارج 8 فقط http://up.top4top.net/downloadf-top4...55f11-rar.html او https://www.mediafire.com/?iyicnxq6moxxq24 كما قلت هذا نموذج اولي وليس نهائي تحياتي

https://www.mediafire.com/?e7w8crm2r361il1

or

http://up.top4top.net/downloadf-top4...34691-rar.html

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم أن شالله سوف أجهزلك ملف لان اريد عمل فحص للدوائر لغرض التأكد فقط ولكن أخي أخبرني عن تكلفه البوردات اولا لان هذا حقك و لاني اريد مستقبلا التعامل معك في الطباعه البوردات لاني لم أجد أحد أتعامل معه في طباعه البوردات وواجهه صعوبه لحد الان في حصول على مواد مطلوبه لصنع البورده أخي ممكن سؤال هو أنت تطبعها ام في مصنع ؟ وان شالله راح أضيف فقره جديده وهي زياده مداخل ومخارج عن طريق I2C وهذا النموذج PLC يدعم ذلك ولديه مكتبه جاهزه للتعامل معها وبتالي أصبح كارت الرئيسي تستطيع زياده مداخل عن طريق سلسله من 74hc165 ومخارج عن طريق 74hc595 وطريقه أخرى أن شالله أضيفها قريبا بأذن الله هي زياده مداخل ومخارج الى 128 عن طريق I2C ولكن لازلت محتار في تصميم ان شالله سأرفق نموذج اولي وأتمنى أن تعطوني رأيكم وملاحظاتكم لتطوير كارت توسع مداخل ومخارج للعلم بالنسبه للنموذج الي ارفقته عن PLC هو نهائي ولايوجد لديه أي تطوير حاليا الا أذا كانت هناك من يعطي أفكار نستفاد منها في تطوير تحياتي لكم

السلام عليكم
الاستاذ حسن .. الاستاذ حمدالله انا متابع هذا الموضوع مشاركة مشاركة ما رأيته جهود قيمة وتعب واضح من خلال التصميم والتطوير وخصوصاً من الاخ حسن بالمرتبة الاولى والاخ حمدالله وبقية الاخوة المشاركين بهذا الموضوع ولقد قمت بتنزيل كافة الملفات عمل فوق مستوى الروعة والابداع . ولاكن هذا لحد هذه اللحظة هوة مشروع قائم على البرامج الموجودة بالحاسوب فقط ..
سؤالي للاخ حمدالله هل سيتم عمل البورد بطريقة بدائية ام بطريقة مكائن الخاصة بهذا العمل .. في العراق لايوجد مكائن تقوم بطباعة بوردات الـPCB .. المعتمدبالعراق هوة الطباعة البدائية . والطباعة البدائية اذا كان الاتراك اقل من 30 ثاو فلن يضهر على البورد يجب ان يكون اكثر من 30 ثاو هذا عن تجربة .. والمشروع الموجود فيه تراكات اقل من 20 ثاو . ناهيك عن التثقيب وحلقة الثقب النحاسية
أما اذا كان بواسطة معامل PCB الخاصة فممكن .. فالله يبارك بتعبكم ويزيدكم من علمه
