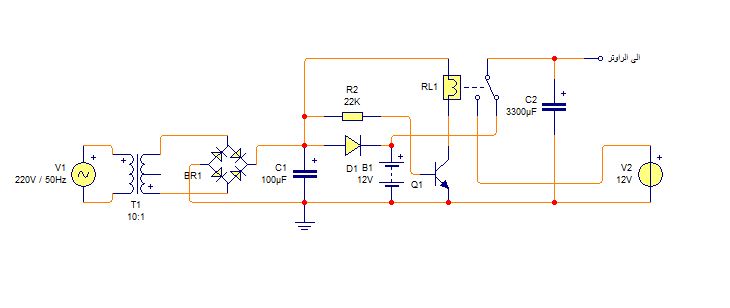

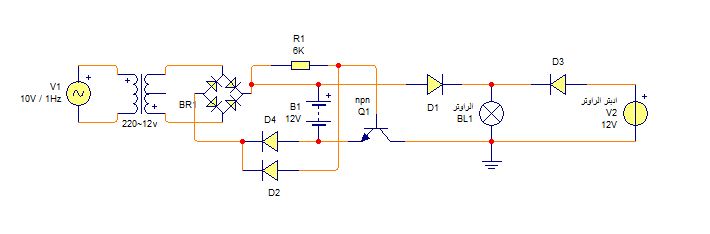

دارة بسيطة للتحويل بين البطارية و الكهرباء دون ان يفصل الراوتر

[alush]

اصدقائي
اقدم لكم فكرتي
ارجو ان تضم اجوبة لجميع الاسئلة
والحل النهائي
اولا يفصل الراوتر لجزء من الثانية لان الادبتر به مكثف ويكون مخزن بعد انقطاع الكهرباء بقليل
ثانيا البطارية على ماذا تشحن
بترنس
تفضلوا


ارجو ان اكون حللت المشكلة

وهناط طريقة بدون ريليه

[emad1]

ممكن نزيد من قيمة مكثف الادبتر ؟

[emad1]

المشاركة الأصلية كتبت بواسطة m_khaldoun

السلام عليكم ..

اخواني الاكارم .. هذه دائرة بسيطة .. يتم وصلها بين البطارية و الراوتر .. .. وظيفتها التبديل ما بين الكهرباء النظامية و البطارية في حال انقطاع الكهرباء بدون ان يفصل الراوتر .. وعند عودة الكهرباء .. يعود الراوتر ليعمل على الكهرباء .. وايضا بدون ان يفصل او يعيد تشغيله ..



بالنسبة للقطع المستخدمة في الدارة :
ريليه 12 فولط
ترانزستور npn (اي ترانزستور npn يمكن ان يفي بالغرض مثلا C945 أو 8050)
مقاومة 4.7k أو اي قيمة قريبة اليها.
زينر 10.1 فولت (في حال كان الراوتر يعمل على 12 فولط ) اما في حال كان الراوتر يعمل على 9 فولت .. فيجب ان نضع زينر 7.5 فولت )

شكرا جزيلا على الفكرة وارجو رفع صورة الدائرة من جديد لعدم وجودها وشكرا .

[fade hbeb]

المشاركة الأصلية كتبت بواسطة emad1

شكرا جزيلا على الفكرة وارجو رفع صورة الدائرة من جديد لعدم وجودها وشكرا .

السلام عليكم ورحمة الله وبركاته

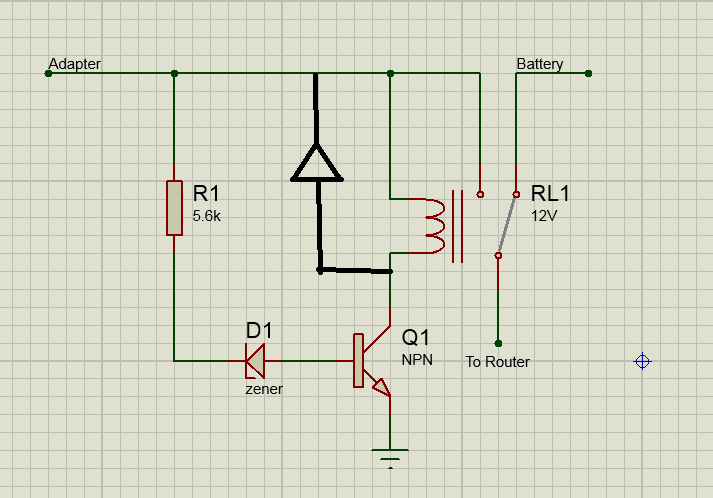

اخي الكريم استخدم هذه الدارة
انها رائعة وفعالة عن تجربة
يتم التحويل تلقائياً ودون اي فصل او اعادة تشغيل
مع تحياتي

[emad1]

جزاك الله كل خير اخي فادي
عزيزي اين العناصر الباقية على الدائرة ؟ وكيف اشحن البطارية اذا
هبطت ؟

[m_khaldoun]

المشاركة الأصلية كتبت بواسطة emad1

جزاك الله كل خير اخي فادي
عزيزي اين العناصر الباقية على الدائرة ؟ وكيف اشحن البطارية اذا
هبطت ؟

أخي هذه الدارة لا تشحن البطارية و لا تنظم عملية الشحن .. مهمتها فقط تحويل مصدر كهرباء الراوتر غلى البطارية مباشرة عند انقطاع الكهرباء دون ان يفصل الراوتر

[emad1]

اذن نريد دارة تشحن ممكن المخطط وشكرا

[fade hbeb]

المشاركة الأصلية كتبت بواسطة fade hbeb

السلام عليكم ورحمة الله وبركاته
اخي الكريم استخدم هذه الدارة
انها رائعة وفعالة عن تجربة
يتم التحويل تلقائياً ودون اي فصل او اعادة تشغيل
مع تحياتي

بالنسبة للقطع المستخدمة في الدارة :
ريليه 12 فولط
ترانزستور npn (اي ترانزستور npn يمكن ان يفي بالغرض مثلا C945 أو 8050)
مقاومة 5.6k او 4.7k أو اي قيمة قريبة اليهما.
زينر 10.1 فولت (في حال كان الراوتر يعمل على 12 فولط ) اما في حال كان الراوتر يعمل على 9 فولت .. فيجب ان نضع زينر 7.5 فولت )
طبعاً هذه دارة التحويل فقط
عليك باضافة دارة شحن او استخدام شاحن الكتروني منفصل
