دارة بسيطة للتحويل بين البطارية و الكهرباء دون ان يفصل الراوتر

[fade hbeb]

المشاركة الأصلية كتبت بواسطة emad1

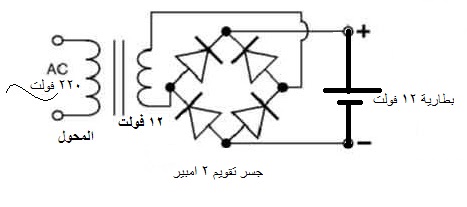

اذن نريد دارة تشحن ممكن المخطط وشكرا

السلام عليكم ورحمة الله وبركاته

[emad1]

المشاركة الأصلية كتبت بواسطة fade hbeb

السلام عليكم ورحمة الله وبركاته

اولا شكرا لك على معلومات الدائرة ...ثم هل ينفع ان نركب دائرة الشخن هذة مع الدائرة يعني مع الريلي في حال وجود المصدر يفصل البطارية وتبقى في حالة شحن .

[fade hbeb]

المشاركة الأصلية كتبت بواسطة emad1

اولا شكرا لك على معلومات الدائرة ...ثم هل ينفع ان نركب دائرة الشخن هذة مع الدائرة يعني مع الريلي في حال وجود المصدر يفصل البطارية وتبقى في حالة شحن .

اهلا وسهلاً
نعم ينفع اخي الكريم
طبعاً الافضلية لمحول الراوتر عند وجود تيار المدينة
كون ملف الريليه بيتغذى من محول الراوتر
مع تحياتي

[مودي 2]

الصور مش ظاهرة

[abodeez]

thaaaaaaaaaaaaaaaaaaaaaaaanx

[adel.top]

المشاركة الأصلية كتبت بواسطة m_khaldoun

السلام عليكم ..

اخواني الاكارم .. هذه دائرة بسيطة .. يتم وصلها بين البطارية و الراوتر .. .. وظيفتها التبديل ما بين الكهرباء النظامية و البطارية في حال انقطاع الكهرباء بدون ان يفصل الراوتر .. وعند عودة الكهرباء .. يعود الراوتر ليعمل على الكهرباء .. وايضا بدون ان يفصل او يعيد تشغيله ..



بالنسبة للقطع المستخدمة في الدارة :
ريليه 12 فولط
ترانزستور npn (اي ترانزستور npn يمكن ان يفي بالغرض مثلا C945 أو 8050)
مقاومة 4.7k أو اي قيمة قريبة اليها.
زينر 10.1 فولت (في حال كان الراوتر يعمل على 12 فولط ) اما في حال كان الراوتر يعمل على 9 فولت .. فيجب ان نضع زينر 7.5 فولت )

ياريت الدائره على لينك للتحميل

[fade hbeb]

[zen hussien]

اخي الكريم في هذه الدائرة الريلية لايعمل بهذه الطريقة
