أجهزة القياس الإلكترونية و اختبار المكونات

[ماجد عباس محمد]

ثانيا اختيار المدى
الأجهزة ذات الملف المتحرك كانت عرضة للتلف عند الخطأ فى هذا الاختيار لاعتمادها الأساسى على التيار، لكن الأجهزة الرقمية تعتمد على الفولت ويمكن الحماية جيدا فيها، حتى لو أخطأت ووضعتها على مدى قياس التيار وحاولت قياس الفولت، لو كان الجهاز جيد الصنع ، سيتلف "فيوز" داخل الوحدة ولكنها لا تتلف
الأجهزة الرقمية تعطى دلالة أن القياس خارج المدى بكتابة رقم 1 أقصى يسار الشاشة دون كتابة أصفار أو أى شيء آخر يمينه أو كتابة حرفى O L لتعنى Over Load

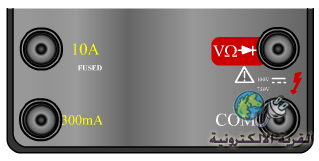

ثالثا وضع مجس القياس فى الخانة المناسبة
تشترك الأجهزة فى الطرف العمومى و يكتب عليه COM اختصار Common أى "عام" و يوصل به المجس الأسود


أما الأحمر فيوضع حسب نوع القياس حيث يشترك الفولت المستمر والمتردد و الأوم وأشباه الموصلات فى مدخل واحد و بعض الأجهزة تشترك فى التيار حتى 2 أمبير و تخصص مدخل خاص للتيار 20 أمبير بينما البعض يجعل كل قياس التيار من مدخل مستقل – لذلك اعرف جهازك جيدا وأحفظ اختلافاته لأنه سيكون امتداد ليدك التى تعمل بها .

رابعا قياس المكونات خارج الدائرة
لقياس المكونات ذات طرفين أو ثلاث أو أربعة أطراف، تأكد أولا من أن أطراف المكون نظيفة إذ ربما يكون عليها بعض الصدأ أو أى عازل من أى نوع.
امسك بأصابع يدك أليسرى المجس الأسود ضاغطا به على أحد أطراف المكون.
أمسك بيدك اليمنى جسم المجس الأحمر و انتقل بها على باقى الأطراف ناقلا نظرك بين الشاشة و المكون لتتأكد من صحة التوصيل. تأكد تماما من أنك لا تلمس طرفى المجس بيدك معا لأن ذلك سيؤثر على دقة القياس.
إن كان سلك الأطراف رفيعا يمكنك أن تسنده على جسم عازل صلب كالمنضدة لتضغط برفق بطرف المجس على السلك لضمان جودة التلامس بين طرف المجس والسلك.

خامسا قياس المكونات داخل الدائرة
تذكر أن تأخذ الاحتياطات اللازمة لتجنب خطأ القياس نتيجة باقى الدائرة وهو ما سنذكره فى كل مكون على حده، هنا نذكر فقط كيف نستخدم الآلة لأداء المهمة.
سنقيس مكون فى الدائرة غالبا للإصلاح و أحيانا عند تحديد خطأ فى دائرة قمنا بعملها، لذلك ربما تكون البوردة قديمة و بها بعض الصدأ أو معزولة بورنيش شفاف أو خلافة، لذا قد نجد صعوبة فى توصيل المجس لنقط القياس.
أفضل طريقة أن تبدأ بدون كهرباء و تضع الجهاز على مدى "قياس التوصيل وهو المميز بالصوت" وتلمس بالمجس جانبى طرف واحد من أى من المكونات لاختبار القصر، فإن صدر صوت فهذا يدل على أن الأطراف مكشوفة للقياس وإلا ستكون مطلية بطبقة شفافة من الورنيش العازل يجب إزالتها أولا.
كرر نفس العمل على بعض نقاط اللحام أسفل البوردة و هنا الأمر أيسر لأن مجرد إعادة صهر اللحام بالكاوية يكفى لإزالة هذه الطبقة من الورنيش فتنفصل كقشرة صغيرة أو أى صدأ قد تكون.
إن شاء الله المرة القادمة ستكون قياس المقاومات

[ماجد عباس محمد]

قياس المقاومات
كيف نقيس المقاومات؟ أولا يجب أن نعرف قيمتها.
كثير من المشاركات تطلب التعرف على الألوان وطريقة تحديد قيمة المقاومات. دوما يكون الرد بالجداول و المواقع المخصصة للحساب مثل
http://www.csgnetwork.com/resistcolcalc.html
أو
http://www.elexp.com/t_resist.htm

و لم أرى برنامج للمقاومات على الهاتف المحمول وليس منطقيا أن تشترى حاسب نقال لحساب المقاومات فى الموقع، لكن لو أردت أن تحفظها يجب أن تفهمها إذ لو فهمتها لن تنساها
هل تذكر ألوان الطيف؟ ربما لا ، حسنا هو نفس الترتيب و على أى الأحوال فالألوان الرئيسية ثلاث تتكون منها باقى الألوان (ألوان و ليست أضواء) وهى الأحمر والأصفر و الأزرق و أقلها الأحمر فلا تنسى الأشعة دون الحمراء و أعلاها الأزرق ولا تنسى فوق البنفسجية، إذن كم نعطى كل لون؟؟.
اللون الأسود من لا لون وهو ماص لكل الأضواء لذا فيناسبه صفر
و مزج الألوان الثلاث ينتج بنى أى "كل" الألوان أى واحد صحيح
بقى ضوء النهار الأبيض هو ضوء يحتوى أعلى قدر من الألوان فهو 9
و الرمادى درجة أقل من الأبيض فهو 8
بقى لنا من 2 حتى 7 وهذا يقترح إعطاء الأحمر أقل الأرقام الباقية (من تحت الحمراء) أى الرقم 2 و البنفسجى الرقم 7 من فوق البنفسجية

لو مارست الرسم ستذكر أن مزج الأحمر بالأصفر ينتج البرتقالى لذا فالبرتقالى يناسبه الرقم3 أى التالى للأحمر ، وبالتالى الأصفر 4
و ستذكر أيضا أن مزج الأصفر والأزرق ينتج الأخضر لذا فالأخضر = 5 و الأزرق 6 و البنفسجى أعلى الطيف لذلك فهو بعد 6 أى 7

بهذا نستطيع أن نتذكر القيم الأساسية 2 و 4 و 6 للأحمر و الأصفر و الزرق - ونركب الباقى


قيمة المقاومة تعتمد على دقتها فلو كانت 20% أو 10 % أو 5 % فيكفى ذكر عددين وعدد الأصفار لأن الخطأ فى قيمتها لا يجعل لإضافة رقم ثالث أي معنى فمثلا
مقاومة 12 ك بدقة 5% تعنى أن قيمتها تتراوح بين 12ك + 600 أوم إلى 12ك – 600 أوم أو 11.4 ك أوم إلى 12.6 ك أوم و بالتالى لا يفيد أن أقول أنها 12.5ك فالخطأ فى صناعتها يغطى على الدقة فى ذكر "0.5" الإضافية.
لكن لو ذكرت أن دقتها 1% سيكون الخطأ 120 أوم بدلا من 600 و بالتالى سيكون ذكر 12.5ك يعنى أنها ستتراوح بين 12.6 و 12.4

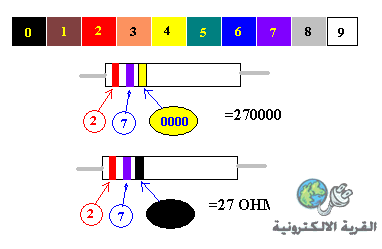

هذا المبدأ يجعل وضع الألوان على المقاومات حتى 5% من ثلاث حلقات متماثلة العرض، الأولى أقرب لأحد الأطراف و تمثل أول رقم والتالية الرقم الثانى و الثالثة تمثل عدد الأصفار المضافة يمين المقاومة ثم تلى ذلك حلقة رابعة أعرض من سابقاتها للتمييز وهى تحدد الدقة فتكون
ذهبى والذهب أغلى و تعنى 5% أى الأفضل
فضى و تكون 10 %
بدون لون تعنى 20% وهذا النوع انتهى من السوق الآن لتقدم تقنية التصنيع.

أما إن كانت ذات دقة أفضل من 5% ، فكما ذكرنا نحتاج لرقم آخر فتكون ثلاث أرقام ثم عدد الأصفار و الحلقة الخامسة ذات لون أيضا لتحدد الدقة فلو كانت حمراء تعنى دقة 2%
لو كانت بنى تعنى 1 % و دوما حلقة الدقة أكثر عرضا لسهولة التمييز و تحديد أين تبدأ


اللون الأخير (عدد الأصفار) قد يكون فضى بمعنى 0.01 أو ذهبى لتكون 0.1

أظن أن الكتابة بالأرقام أسهل، حسنا ، مقاومات التثبيت السطحى يكتب عليها بنفس الطريقة أى مثلا يكتب عليها 102 وهذا لا يعنى مائة أوم و اثنين بل تعنى ألف أوم حيث الرقم الأيمن هو أيضا عدد الأصفار. طبعا هناك سببا لكل شيء، فالخطأ فيها غالبا 5% أى +/- 5 أوم لو كانت 100 أوم وبالتالى كتابة 102 لا معنى لها أما كونها تعنى 1000 أوم منطقى لأن 103 ستعنى 10ك و 104 ستعنى 100ك.
فى دوائر الرسم كما على المقاومات الكبيرة الحجم (وات عالى) نجد أحيانا الكتابة بالحروف والأرقام لكن 1.2ك قد تسبب ارتباك لسهولة فقد العلامة العشرية لذا تكتب 1K2 حيث يوضع حرف R للأوم و K لكيلو أوم و M لميجا أوم فمثلا 0R47 تعنى 0.47 أوم.


الآن نعلم كيف نستخدم الآفو لقياس المقاومات بضبط المدى و التأكد من نظافة أطراف المقاومة و القياس وإن لم تظهر قراءة نعلم أن المقاومة أكبر من المدى. أيضا لا نلمس أطراف القياس بأيدينا أثناء القياس حتى لا تدخل مقاومة الجسم فى القيمة مسببة خطأ فى القياس.
لو المقاومة فى الدائرة، يجب أن نفصلها أولا من التغذية و نتأكد من تفريغ مكثفات وحدة التغذية لأن هناك عوامل أخرى قد تتدخل فى التسبب فى خطأ القياس، لو نظرنا لدائرة مكبر ترانزيستور تقليدية كهذه
رابط سابق


سنجد أن قياس R3 لا يسبب مشكلة لأن الترانزيستور غير موصل لكن قياس أى من R2 أو R3 قد يتطلب بعض الحيطة.
عند محاولة قياس R2 مثلا، ستجد أن R3 تكون على التوازى معها، هل لاحظت ذلك؟
المكثف C2 يمثل قصر بين الطرف العلوى والأرض،
مهلا – هذا الكلام غير منطقى لسببين أولهما المكثف لا يوصل التيار المستمر و الثانى أن الطرف العلوى موجب والثانى سالب ولو حدث هذا القصر سيكون على وحدة التغذية.
معك حق طالما الجهاز فى الكهرباء ولكن بعد تفريغ المكثف، سيكون مسار شحنه هو من الآفو خلال المقاومة R3 وحتى يتم الشحن فالجهد عليه = صفر و يقبل تيار الشحن أشبه ما يكون بالقصر، و يزداد الفولت عيه تدريجيا مع الشحن، ونظرا لكونه كبير القيمة قد يحتاج لعدة ثوان لذلك قد يسبب خطأ فى القياس و يظهر كقيمة قليلة للمقاومة تزداد تدريجيا. لتحديد هذه الحالة اعكس أطراف القياس ستنعكس الآية أى تجد مقاومة أعلى من الطبيعى وتقل بالتدريج.
كيف يقيس مقاومة اعلى؟ ببساطة الشحنة التى قبلها المكثف يردها ثانية فى الدائرة لانعكاس أقطاب القياس، وتيار الشحن أصبح تيار تفريغ الآن.
لمزيد من المعلومات عن المقاومات و المكثفات و الملفات أرجع للسلسلة
رابط سلسلة تصميم الدوائر
المرة القادمة إن شاء الله نتكلم عن قياس المكثفات.

[alquds72]

شكرا لك اخ ماجد

[ماجد عباس محمد]

اسعدنى مروركم الكريم

[ماجد عباس محمد]

قياس المكثفات

المكثفات تكتب قيمتها بالطريقة السابقة بوحدات البيكوفاراد فمثلا 104 تعنى 100000 بف أو 100 نانو أو 0.1 ميكرو ثم يليها حرف لتحديد الدقة مثل K لتعنى 10% ثم الفولت

كثير من الشرح يقول ضع الآفو على أعلى قيمة قياس أوم وقس المكثف ستجد أنه يشحن ثم اقلب الأطراف تجده يفرغ وهذا دليل سلامته، حسنا – لماذا إذن كثيرا ما تشكو من عطل ما فيقال لك "قم بتغيير كل المكثفات بالدائرة" بدلا من الاختبار بالطريقة السابقة؟ - هذا ليس حلا غير علمى قدر ما أن المشكلة صعبة الحل.
لقياس المكثفات فى الدائرة تقنية متقدمة جدا تعتمد على استخدام حاسب آلى مع عدة نقط قياس ولكنها موجودة و تناسب الشركات وليس الأفراد و بالنسبة لنا لا حل فى قياسها بالدائرة و إن صح أسلوب ما فى حالة لن يصح فى كل حالة، لذا إن شئت القياس فليكن خارج الدائرة
هناك بعض المذاهب التى تتبنى نظرية إن شحن فهو سليم ، ولو كانت تجدى ما قيل "قم بتغيير كل المكثفات بالدائرة" ، حقا الشكل يوحى و يكشف أنه تالف لكن للتأكد أنه سليم فالقياس وحدة دليل أنه لم تتغير قيمته وهذا أحد أسباب تلفه. تغير القيمة هو عرض من أعراض المكثفات الكيماوية فقط وليست الأنواع الأخرى إلا نوع واحد فقط وهو بوليستيرين ذو فيلم المعدنى وهو معروف باسم مايلار والاختلاف أن المعدن يكون فيلم رقيق على العازل مما يجعل له خواص فريدة منها عند حدوث قصر بداخله فالشرارة تأكل المعدن والعازل تاركة المكثف أقل قليلا فى قيمته دون حدوث قصر لعدم تكون كربون من الاحتراق وعدم توافر معدن بغزارة تؤدى لالتحام الطبقات مكونا قصر مستديم – ربما هذا ما قد حدث ولهذا فالقياس واجب
لمزيد من المعلومات عن المكثفات ارجع لأوائل هذا الموضوع

http://www.qariya.info/vb/showthread.php?t=59960&page=3
أما الأنواع الأخرى والتى لا تبدو على الآفو تشحن وتفرغ تعانى من انقطاع طرف توصيل و بالتالى تنقص القيمة تماما من قيمته إلى عدة بف.
قياس الملفات:

هناك مدرسة تتبنى فكرة قيس بالآفو فإن أعطى قياس فهو سليم ولكن

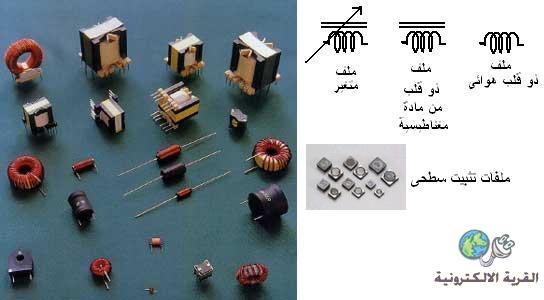

هذه بعض أنواعها كما أن مكونات التثبيت السطحى لا تفرق بين شكل المقاومة والملف و المكثف، لو زاد التيار عن حدوده سيسخن العازل و يتلف. مثلا النوع الأيمن تثبيت سطحى و يتحمل تيار كبير وهو فى مسارات خطوط التغذية و الأوسط إما تيارات أكبر أو محولات قدرة تعمل على تردد عالى و الأيسر إما محولات أو ملفات منع شوشرة فى مدخل الكهرباء. قياس الأوم لا يؤكد أنه لا يوجد قصر بين اللفات ما لم تكن لفات الملف واضحة للفحص بالنظر. وحده قياس الحث يؤكد ذلك.
لمزيد من المعلومات عن أنواع الملفات ارجع لأوائل هذا الموضوع
http://www.qariya.info/vb/showthread.php?t=59960&page=3

المرة القادمة إن شاء الله نستكمل بالحديث عن المحولات

[asto]

هل من دارة تقيس الاوم ارجو رفعها

[ماجد عباس محمد]

المحولات واختبارها
نتحدث هنا عن محولات الأجهزة أما محولات ذات 3 فاز فلها أسلوب خاص واختبارات خاصة ولها أهلها.
محولات الأجهزة نوعين، قدرة صغيرة و قدرة عالية حتى نصف كيلو أو كيلو. القدرات الصغيرة حتى 10 وات ذات القلب الحديدى عادة تحتوى سلك كثير فى ملف 220 فولت لذا يمكن قياسه بالآفو لكن الملف الصغير قد يكون من الصعب ذلك.
عموما قياس الأوم يعطى دلالة عما إن كان الملف متصل أم مقطوع لكن لا يعطى أى دلالة إن كان هناك قصر بين اللفات.
محولات الفرايت أيضا تعمل على تردد عالى و تكون لفاتها قليلة ولا يمكن الاستدلال بالآفو عن حالتها إلا لو دققت النظر و حددت أن هناك سخونة أدت لتلف العازل.
إن شئت أن تختبر الأمر بدقة، يلزمك مصدر تردد و له قدرة يمكن أن تغذى المحول لاختباره بدون حمل .
الدائرة المتكاملة LM380 مكبر تردد صوتى تستطيع الإمداد بقدرة 2 وات أى يمكنها إضاءة مصباح كشاف صغير كما يمكنها أن تعطى ترددات عالية لتختبر كل أنواع المحولات، يمكنك تحميل صفحة المواصفات من هذا الرابط
http://www.alldatasheet.com/datashee...NSC/LM380.html
ستجد فى صفحة 6 دائرة مهتز باسم Phase Shift Oscillator تعمل على 4 ك ذ/ث يمكنك استخدامها فى الكشف عن معظم المحولات
إن شئت تردد أعلى فيمكنك استبدال المكثفات بأخرى بقيمة تناسب التردد
التردد = 1 ÷ ( 2 * ط * م *س * 2.45)
أى للحصول على ضعف التردد استخدم مكثفات بنصف القيمة و هكذا و العكس بالعكس.
ليس ضروريا أن تستخدم التردد الصحيح الذى صمم له المحول فهذا التردد يعطيك أعلى قدرة نقل الطاقة و الهدف هنا أن نختبر فقط هل يعمل أم لا . مجرد وجود قصر بين لفات المحول ، تعمل كملف ثانوى متصل بحمل هو قصر وبالتالى تتجه كل الطاقة لهذا الحمل ولا يظهر أى خرج على باقى الملفات ، أو على أقل تقدير سيكون هناك هبوط كبير فى جهد الخرج .
لا داعى لاختبار كل اللفات للمحول فمن الشرح السابق ، يكفى وجود قصر على لفة واحدة فى أى من الملفات ليظهر أثرها على الكل لأنها مرتبطة معا بالمجال المغناطيسي المشغل للمحول .
الآن، كيف نفرق بين الملف الابتدائى و الثانوى؟
فى هذا الرابط أشرح المحولات و طريقة حسابها
http://www.qariya.info/vb/showthread.php?t=88149

من الشرح السابق نجد أنه لا فرق بين الابتدائى والثانوى سوى فى التوصيل، أى أن الابتدائى يوصل بالمصدر و الثانوى يوصل بالحمل، وهذا باستثناء المحولات الصغيرة حتى قدرة 5 وات و السبب فى ذلك أن الملف الذى يوصل على جهد 220 فولت عادة يكون ذو سلك رفيع و لفاته كثيرة لذلك يكون ذو مقاومة أومية عالية و لو حاولت أن تسحب منها تيار بتبديل الابتدائى والثانوى، ستتسبب هذه المقاومة فى هبوط الجهد.
محولات النبضة التى تستخدم عادة فى دوائر قدح الثايريستور، نادرا ما تتلف وهى عادة 1:1:1 أو 2:1:1 لكن عند الشك فى أدائها، يجب اختبارها باستخدام تردد من 1 إلى 4 كيلو هرتز بالدائرة السابقة ووضع لمبة صغيرة كحمل لأن أحيانا يسبب تلف الثايريستور مرور تيار فى المحول وقد يتلف، ولذلك تجد دوما مقاومة توصل على التوالى بين بوابة الثايريستور و خرج المحول حوالى 10 أوم لها عدة فوائد أحدها أن تعمل فيوز لحماية المحول من احتراق الثايريستور.

المرة القادمة إن شاء الله نتكلم عن قياس ألثنائيات.

[fathi-mohmed]

الف شكر يا كبير المهندسين في الشرح
مجهود رائع بارك الله لك وجزاك عنا خير الجزاء
