قياس ألثنائيات:
أول شيء طبعا كما تقول كل المقالات التى تتناول هذا الموضوع، ضع الآفو على وضعية الموحد والتى يرمز لها بالرمز التقليدى للموحد وقيس، غالبا عند وضع السلك الأسود جهة الطرف ذو العلامة والأحمر فى الجهة الأخرى ستقيس حوالى من 600 إلى 800 و عند عكس الأطراف لا تقيس شيئا .
هذا بالطبع مع الثنائيات العادية و لكن يجب أن تعلم أى ثنائى تختبر فهناك حوالى 15 نوع من الثنائيات تجدها فى هذا الرابط.

http://www.qariya.com/vb/showthread.php?t=59960&page=6

لاحظ أن أجهزة القياس متنوعة والشرح السابق ينطبق على الأجهزة الرقمية لكن الأجهزة ذات الملف المتحرك لأن اتجاه التيار اللازم لانحراف المؤشر يفرض أن يكون الطرف الأحمر يعطى الجهد السالب وهو عكس الوضع الطبيعى يجب أن تراعى عكس الأطراف.
الشرح السابق يصلح للثنائيات العادية و أيضا للزينر لأن الأخير قلما تتغير قيمته ما لم يكن ذو قدرة عالية وتعرض لحرارة عالية
لا تفاجأ إذا كان قياس ثنائى أعلى من المعتاد فالوحدات ذات التيار العالى أو الفولت العالى قد تقيس أعلى من المعتاد وهذا لطبيعة تركيبها
أيضا يجب ملاحظة أن أعلى فولت لثنائى هو 1000 فولت لذلك عندما تجد ثنائى أعلى من 1000 فاعلم أنه مكون من عدد من الوحدات متصلة على التوالى فى غلاف واحد. طبعا باستخدام 2 فولت فى الآفو لن تختبر أكثر من 2-3 ثنائيات على التوالى ولهذا لن يقيس و لن تعلم إن كان يعمل أم لا
الحل طبعا استخدام محول للحصول على 12 – 24 فولت و اختبر هذا الثنائى فى دائرة تقويم عادية

الأنواع الباعثة للضوء ستقيس قيم أعلى مثلا الأحمر سيقيس حوالى 1500 ولكل لون قياس مختلف حتى باعث الأشعة تحت الحمراء يختلف عن مستقبل تحت الحمراء ويقيس قرابة 1800
الآفو على وضع قياس أشباه الموصلات يجعل الثنائى يضيء وهكذا يمكنك تحديد أطرافة لو غير واضحة.

باقى أنواع الثنائيات يجب توخى الحذر فيها فثنائى القدح هو عبارة عن SCR أو ثايريستور فقط جهد الانهيار له محدد . لذلك فهو عادة لا يقيس فى الاتجاهين.
لذا لو أعطى قياس فى أحد الاتجاهين فهو تالف أما لو لم يعطى قياس، هل هذا يعنى أنه سليم؟ لا ضمان لذلك إذ ربما يكون عطله أنه لا يقدح أى لا يعمل، لذا الحكم من الأداء فى الدائرة.

أيضا الزينر يقاس كما يقاس الثنائى العادى ولكن هذا خطأ فربما يكون عيبه هو تغير جهد التثبيت، لذا الأفضل قياس جهد الزينر أى فى توصيل عكسى أو أثناء عمل الدائرة

المرة القادمة إن شاء الله كيفية قياس الترانزستورات و الثايريستور

[fathi-mohmed]

وانت بالف خير استاذي العزيز
عيد سعيد لك ان شاء الله

[ماجد عباس محمد]

قياس الترانزستورات:
يوجد كما نعلم عدة أنواع من الترانزيستور لذا سنتناولها بالترتيب إن شاء الله
النوع العادى ثنائى القطبية Bi-Polar نجد منه المفرد و الدارلنجتون و منه به ثنائى بين الباعث و المجمع و يسمى Free wheeling أى التشغيل الحر لأن هذه الكلمة أصلا تطلق على :الحدافة" الملحقة بالات الاحتراق الداخلى لتخزن الطاقة أثناء الاحتراق وتطلقها لاحقا أشبه بما يفعله الملف فى الدوائر.
إن كانت الأطراف مجهولة ، فيمكن تحديدها ببساطة كالآتى
الترانزيستور المحتوى ثنائى هو ترانزيستور قدرة ولذلك شكله إما بيضاوى أو مسطح TO-3, TO-220 و غيرها أما باقى الأشكال فعادة لا تستخدم مع الأحمال الحثية دون ثنائيات خارجية لأنها لا تحتوى ثنائيات

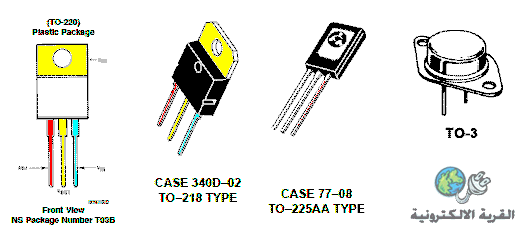

كل المكونات فى العبوة المسطحة والمسماة TO-220 وغيرها ، تخضع لقاعدة عامة وهى عند النظر للواجهة حيث الكتابة مرئية والأرجل لأسفل يكون الدخل (سواء قاعدة أو بوابة) على اليسار و فى المنتصف تجد المجمع C أو Drain أو المهبط Cathode و أقصى اليمين الباعث E أو المصدر Source أو المصعد Cathode هذا ما عدا العبوة المسماة TO-225 بالصورة الثانية من اليمين و لم أضع لها ألوان لأن بعض الأرقام لا تنطبق مع القاعدة السابقة.
أما الأنواع الصغيرة فتجد فيها جميع الاحتمالات.
طبعا قياس الترانزيستور كما نعلم من تركيبة ستجد قياس ثنائى بين القاعدة والباعث BE وثنائى بين القاعدة والمجمع CE و يجب أن لا يكون هناك أي قياس بين المجمع والباعث CE من أى نوع إلا إن كان ترانزيستور قدرة و مزود بثنائى داخلى
لو كان الطرف الموجب على القاعدة يجعل الثنائيان فى حال توصيل فهو NPN أو س م س والعكس بالعكس
سنلاحظ باستخدام الآفو الرقمى أن القياس بين القاعدة والمجمع CB أقل قليلا من القاعدة باعث EB وهذا راجع للتركيب الداخلى حيث نسبة الشوائب أعلى ومساحة المجمع أكبر.
الثنائى المضاف للترانزستورات السريعة ستلاحظ أنه قد يكون قياسه أقل من العادى لأنه من نوع شوتكى السريع
طبعا لم يعد هناك ترانزستورات جيرمانيوم لنقول أن قياسها أقل من السيليكون
ترانزستورات القدرة منها ذات تركيبة دارلنجتون وهذه تقيس بين الباعث والقاعدة مقدار 2 ثنائى عادى ولذلك يمكن ملاحظة ذلك أما فى وحدات القدرة فقد تجد أيضا مقاومة بين الباعث والقاعدة مثل BU2525DF وهذه مضللة فى القياس – مثل هذه الوحدات تستطيع الجزم أنها تالفة لو كان هناك قصر بين الأطراف أو أحد الأطراف مفتوح لكن لا تجزم بأن الوحدة سليمة لأن المقاومة تمنع القياس السليم بالآفو. طبعا التأكد الوحيد باستخدام دائرة لقياس معامل التكبير.

هناك حقيقة نادرة لكنها موجودة وهى أن هناك احتمال أن يقيس الترانزيستور قياسا سليما ولكنه فى الدائرة لا يعمل أى أنه ينهار عند جهد التشغيل و قد حدثت معى فى دائرة تلفاز به عدم تزامن رأسى والدائرة تشير لترانزيستور محدد.
بالقياس خارج الدائرة أكثر من مرة يعطى نتائج ممتازة وفى الدائرة قياساته مختلفة - بتغييره تم إصلاح العيب

هناك العبوة المستخدمة فى المكونات ذات التثبيت السطحى ، هذه العبوة قد تحتوى ترانزيستور أو ثنائى أو أكثر ولا كتابة عليها للاستدلال – ما لم تكن الرسومات (الدائرة والمنظور) موجودة فالمقارنة بالسليم هى الحل الوحيد.
فى دائرة تغذية حدث تلف بترانزيستور قدرة تثبيت سطحى، بعد يومين من البحث على ألنت و فى المنتديات و كتالوجات كود التثبيت السطحى و حتى التصوير و سؤال من اشتريت متكاملة مثبت الجهد منه على ألنت، لم أصل لرقم هذا الترانزيستور، ثم بحثت فى Data Sheet الخاص بمتكاملة مثبت الجهد و بالبحث عن رقم الترانزيستور الموجود فى دائرة بالداتا شيت و جدته مجموعة أرقام أحدها مطابق لما لدى لأنه ذو تيار أقل مما هو مذكور بالداتا شيت. التثبيت السطحى؟ مشكلة!!

المرة القادمة إن شاء الله نستكمل الحديث.

[fathi-mohmed]

استاذي العزيز
والله انا عامل فولدير خاص باسم حضرتك فية كل كلمة اقراها تكون انتي اللي كتابها واصبح الفولدير عامر والحمد لله
ناقصه بس شرح برمجه الميكرو كنترول وحضرتك قولتي انك حتبدا فيها
ان شاء الله متي اتابعك ؟

[بسام1970]

بارك الله فيك وفي مجهودك الطيب وجعله الله في ميزان حسناتك

وحبذا لو تثبت هذه المواضيع للإشارة للمستجدين والمحتاجين عامة اليها حتى لا تضيع في الصفحات الأخيرة للمنتدى ويضطر المرء البحث أو تكرار المجهود وإضاعة وقت وطاقة سدى.

[نصر الجبالي]

معلومات في غاية الاهمية بارك الله فيك يا اخي (ونفعني الله بما نعلم وعلمنا بما لا نعلم)

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة fathi-mohmed

استاذي العزيز
والله انا عامل فولدير خاص باسم حضرتك فية كل كلمة اقراها تكون انتي اللي كتابها واصبح الفولدير عامر والحمد لله
ناقصه بس شرح برمجه الميكرو كنترول وحضرتك قولتي انك حتبدا فيها
ان شاء الله متي اتابعك ؟

شكرا أخى الفاضل
المشكلة أن المنهج الذى كتبته كان عن أتميل و أخيرا قدمت منهج عن بيك ولم اكمل كتابته بعد لذا احتاج تعديل المنهج لكى يشمل النوعين لمن يهمه الأمر
إن شاء الله سأبدا بعد التعديل قريبا
