نصيحه في البرمجه
السلام عليكم هذا الكود لعرض رساله طويله ولكن في نفس الوقت اريد اشير الى نصيحه مهمه جدا لانها قد تجد صعوبه في أيجاد حل لها لانك لن ترى اي مشكله في الكود المكتبه الجديده طبعا تجاوزت هذه مشكله وأتمنى من أخوه الكرام أستخدامها أنا وضعت هذا الموضوع لانه مهم 1- يوفر لك كل ماتريد 2- تتيح لك ربط عدد كبير من شاشات 3- تختصر لك الكود 4- تحل لك مشاكل برمجيه أنت قد تجد صعوبه في حلها ============================================== هذا الكود بدون أستخدام مكتبه للبيك 16f628a,4mhz كود:
// Lcd pinout settings
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D4 at RB0_bit;
// Pin direction
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D7_Direction at TRISB3_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D4_Direction at TRISB0_bit;
unsigned char x,y, kk , count;
char text_lcd[16];
const char txt[]=" Hello ....How is my friend .. my name is Hasan Iam from iraq ";
void main()
{
cmcon=7;
Lcd_Init();
lcd_cmd(_LCD_CURSOR_OFF);
lcd_cmd(1);
while(1)
{
kk=sizeof(txt);// calcaulate size of txt
for(x=0;x<16;x++)
{
text_lcd[x]=txt[x+y]; // 15+42
}
lcd_out(1,1,text_lcd);
//delay_ms(150);
count++;
delay_ms(10);
//lcd_out(1,1," ");// clear LCD
if(count==10)// to reducing time
{
y++;
if(y==kk-15)y=0;
count=0;
}
}
}
كود:
// Lcd pinout settings
sbit LCD0_RS at RB4_bit;
sbit LCD0_EN at RB5_bit;
sbit LCD0_D7 at RB3_bit;
sbit LCD0_D6 at RB2_bit;
sbit LCD0_D5 at RB1_bit;
sbit LCD0_D4 at RB0_bit;
// Pin direction
sbit LCD0_RS_Direction at TRISB4_bit;
sbit LCD0_EN_Direction at TRISB5_bit;
sbit LCD0_D7_Direction at TRISB3_bit;
sbit LCD0_D6_Direction at TRISB2_bit;
sbit LCD0_D5_Direction at TRISB1_bit;
sbit LCD0_D4_Direction at TRISB0_bit;
unsigned char x,y, kk , count;
const char txt[]=" Hello ....How is my friend .. my name is Hasan Iam from iraq ";
void main()
{
cmcon=7;
Lcd0_Init();
Lcd0_Command(1);
while(1)
{
kk=sizeof(txt);// calcaulate size of txt
Lcd0_GotoYX(0,0);
Lcd0_CstrNout(txt+y,16);
count++;
delay_ms(10);
if(count==10)// to reducing time
{
y++;
if(y==kk-15)y=0;
count=0;
}
}
}

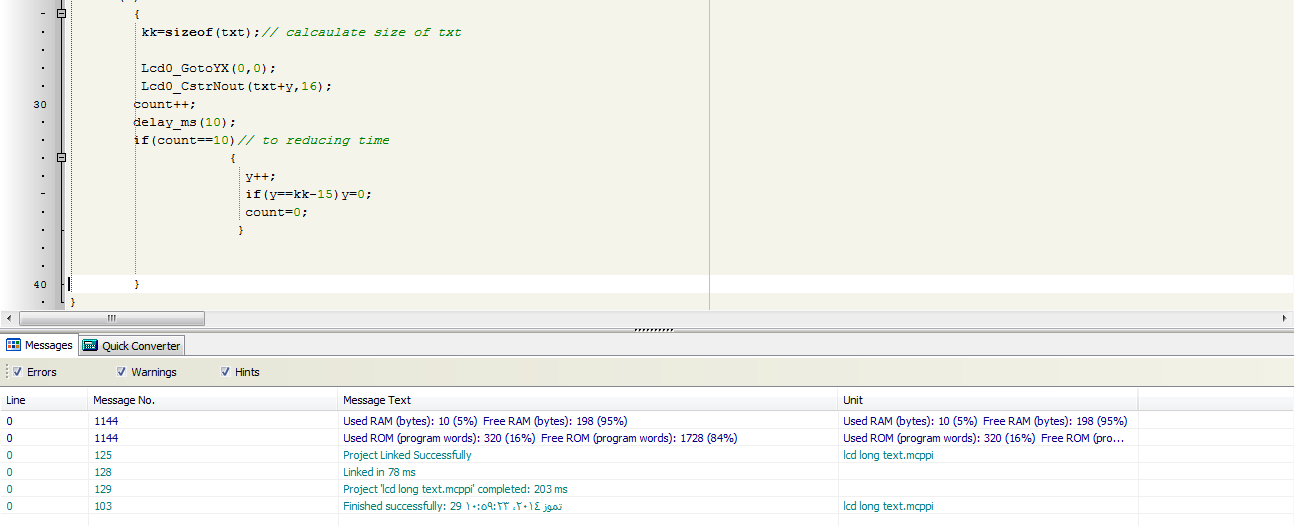

 وهذا بعد أستخدام مكتبه  الان ماهي مشكله الي نريد التعامل معها هو انك عندما تتعامل مع مصفوفه لابد من محاوله تصفير مصفوفه والا سيحدث فيها overwrited اذا كنت تستخدم مكتبه مايكروسي برو فأنت يجب تعديل الكود بهذه طريقه نفس الكود ولكن بعد التعديل تلاحظون انه يتم زياده مصفوفه بمقدار 1 لكي نجعلها اخر قيمه لها =0 وطبعا هذا بأسكي كود يعني null وبتالي سيتوقف مصفوفه عند هذه نقطه دون حدوث overwrited كود:
// Lcd pinout settings
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D7 at RB3_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D4 at RB0_bit;
// Pin direction
sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D7_Direction at TRISB3_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D4_Direction at TRISB0_bit;
unsigned char x,y, kk , count;
char text_lcd[17];
const char txt[]=" Hello ....How is my friend .. my name is Hasan Iam from iraq ";
void main()
{
cmcon=7;
Lcd_Init();
lcd_cmd(_LCD_CURSOR_OFF);
lcd_cmd(1);
while(1)
{
kk=sizeof(txt);// calcaulate size of txt
for(x=0;x<17;x++)
{
if(x==16){text_lcd[x]=0;break;}// reset text_lcd[x] this verry nessary for avoid overwrited
text_lcd[x]=txt[x+y]; // 15+42
}
lcd_out(1,1,text_lcd);
//delay_ms(150);
count++;
delay_ms(10);
//lcd_out(1,1," ");// clear LCD
if(count==10)// to reducing time
{
y++;
if(y==kk-15)y=0;
count=0;
}
}
}
كود:
Lcd0_CstrNout(txt+y,16); في مشاركه القادمه تكمله لموضوع لكي تشاهدون مشكله وكيفه حلها مره بأستخدام مكتبه شاشه مايكروسي برو ومره بمكتبه جديده |
| اعلانات |
|
||||||

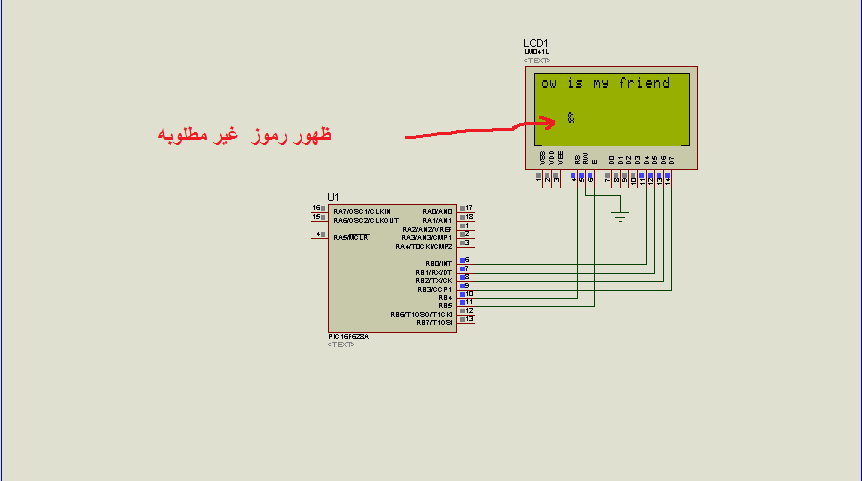

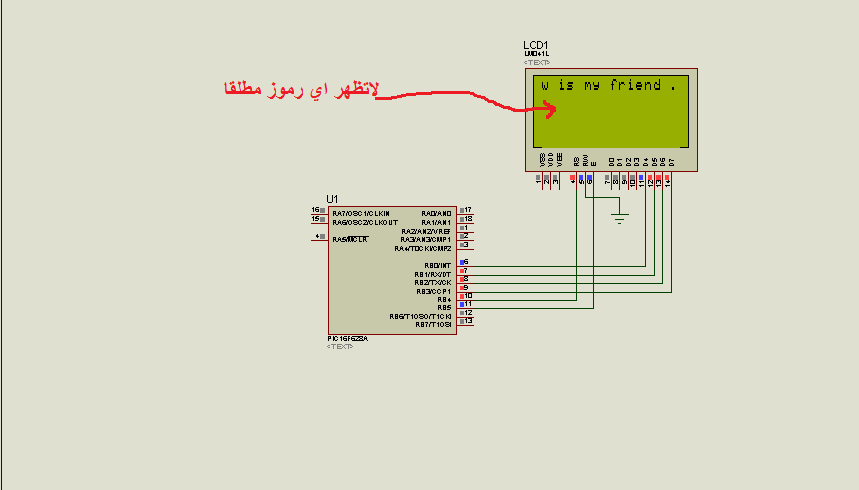

هذه هي مشكله الي أتحدث عنها تجدونها في الصور طبعا أستخدمت نفس الكود ولكن لشاشه 4x16 هذا بدون عمل تصفير للمصفوفه  هذا بعد عمل تصفير للمصفوفه  طبعا يوجد أمر أخر يخص الشاشات الي أكثر من عمودين وهي مشكله التزحيف في مشاركه القادمه سنعرض لكم مشكله وكيفيه حلها |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
مشكله معالجه التزحيف في شاشات اكثر من عمودين
لو ترجعون لمشاركه رقم 7 فقد ذكرت الحل وهنا سنوضح أكثر هذا هو الكود الي تستخدمه كود:
const char facter=16;
//********************************************//
void Lcd_Out20(char row, char col, char *txt) {
switch (row) {
case 1: Lcd_Cmd(128 + 0 + col - 1); break;
case 2: Lcd_Cmd(128 + 64 + col -1); break;
case 3: Lcd_Cmd(128 + facter + col - 1); break;
case 4: Lcd_Cmd(128 + 64+facter + col - 1); break;
default: return;
}
Lcd_Out_CP(txt);
}

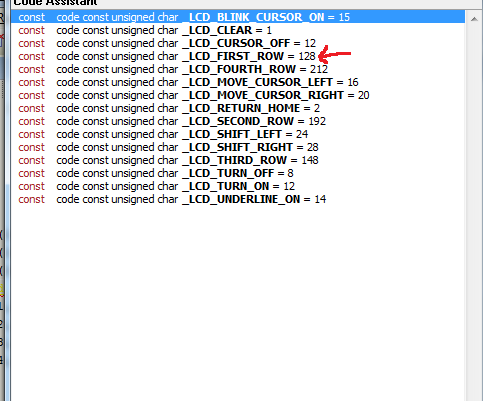

16 يعني طول شاشه 16 عنصر لماذا 128 لوترجعون لاوامر الشاشه Lcd_Cmd لتجدون ان عنوان اول عمود هو 128  اي ان عنوان عمود الاول هو 128 وعنوان عمود الثاني هو 192 اي فرق بين عمود الاول والثاني هو 64 وعنوان عمود الثالث هو 148 اي فرق بينه وبين 128 هو 20 وعنوان عمود الرابع هو 212 اي فرق 84 يعني تستطيع كتابه الكود كود:
void Lcd_Out20(char row, char col, char *txt) {
switch (row) {
case 1: Lcd_Cmd(128 + 0 + col - 1); break;
case 2: Lcd_Cmd(192 + col -1); break;
case 3: Lcd_Cmd(128 + facter + col - 1); break;
case 4: Lcd_Cmd(192+facter + col - 1); break;
default: return;
}
Lcd_Out_CP(txt);
}
كود:
case 3: Lcd_Cmd(148 + col - 1); break; اي ان عنوان لشاشه 16 طبعا عمود 3 هو 144 وليس 148 وهكذا لعمود الرابع هذا هو سبب الرئيسي في تزحيف البيانات بسبب أختلاف العناوين البدايه في عمود 3 و 4 اما البقيه هي ثوابت ومن خلال هذه نستطيع التخلص التشفيت راجع مشاركه 7 لتعرف كيفيه الاستخدام او يوجد حل أخر انت أطبع الرساله وشوف كم مره شفتت وأستخدم هذا facter لتصيح اما في مكتبه جديده فيوجد أمر وهو كود:
Lcd0_GotoYX_16x4 التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 29-07-2014 الساعة 09:04 AM |
|
||||||
|
|
|
|||||
وحدة وحدة .
احب اشكر حضرتك جامد جدا لان حضرتك علمتني كتير اوي الصراحة مش في موضوع الشاشات حضرتك علمتني حاجات كتير اوي في البرمجة فجزاك الله كل خير ........بس انا عندي بقا شوية مشاكل تتلخص في التالي . اولا : انا مش عاوز استخدم المكتبة اللي هيا w1Lcd0 لانها هيبقا في شواية مشاكل كدة مع الIC الزيادة دة . ثانيا : انا استخدمت المكتبة الجديدة اللي هيا lcd0 بس بيحصل خطاء مش عارف اية سببة انا بستخدم P18F2620 وحطيت في ملف المشروع الملف دة p18_Lcd-4 ومش حطيتة في الميكرواس . ودة هوا الكود كود:
//sbit lcd
sbit LCD0_RS at LATB4_bit ;
sbit LCD0_EN at LATB5_bit ;
sbit LCD0_D4 at LATB0_bit ;
sbit LCD0_D5 at LATB1_bit ;
sbit LCD0_D6 at LATB2_bit ;
sbit LCD0_D7 at LATB3_bit ;
sbit LCD0_RS_Direction at TRISB4_bit;
sbit LCD0_EN_Direction at TRISB5_bit;
sbit LCD0_D4_Direction at TRISB0_bit;
sbit LCD0_D5_Direction at TRISB1_bit;
sbit LCD0_D6_Direction at TRISB2_bit;
sbit LCD0_D7_Direction at TRISB3_bit;
////////////////////////////////////////////////////////////////////////////////
const char x10[] =".....Welcome...." ;
const char x11[] ="Running........." ;
const char x12[] ="Error..........." ;
const char x13[] ="Finish.........." ;
const char x14[] ="Emergency......." ;
const char x15[] ="1-USB.......2-SD" ;
const char x16[] ="1RUN 2back 3main" ;
const char x17[] =".....waiting...." ;
const char x18[] ="....loading....." ;
const char x19[] ="enter_to_Back..." ;
////////////////////////////////////////////////////////////////////////////////
char mas,zz=1,yy=1,ii=1;int x;
char iitxt[7];
////////////////////////////////////////////////////////////////////////////////
void show(char i){
switch(i){
case 1 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x10);break;
case 2 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x11);break;
case 3 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x12);break;
case 4 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x13);break;
case 5 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x14);break;
case 6 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x15);break;
case 7 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x16);break;
case 8 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x17);break;
case 9 : Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x18);break;
case 10: Lcd0_GotoYX_16x4(zz,0);Lcd0_CstrOut(x19);break;
}
}
////////////////////////////////////////////////////////////////////////////////
void main() {
trisa=0; porta=0;
Lcd0_Init();
uart1_init(9600);
while(1){
while(!UART1_Data_Ready()){}
ii = UART1_Read();
while(!UART1_Data_Ready()){}
zz = UART1_Read();
show(ii);
if(zz==4){delay_ms(20);Lcd_Cmd(_LCD_CLEAR);}
}}

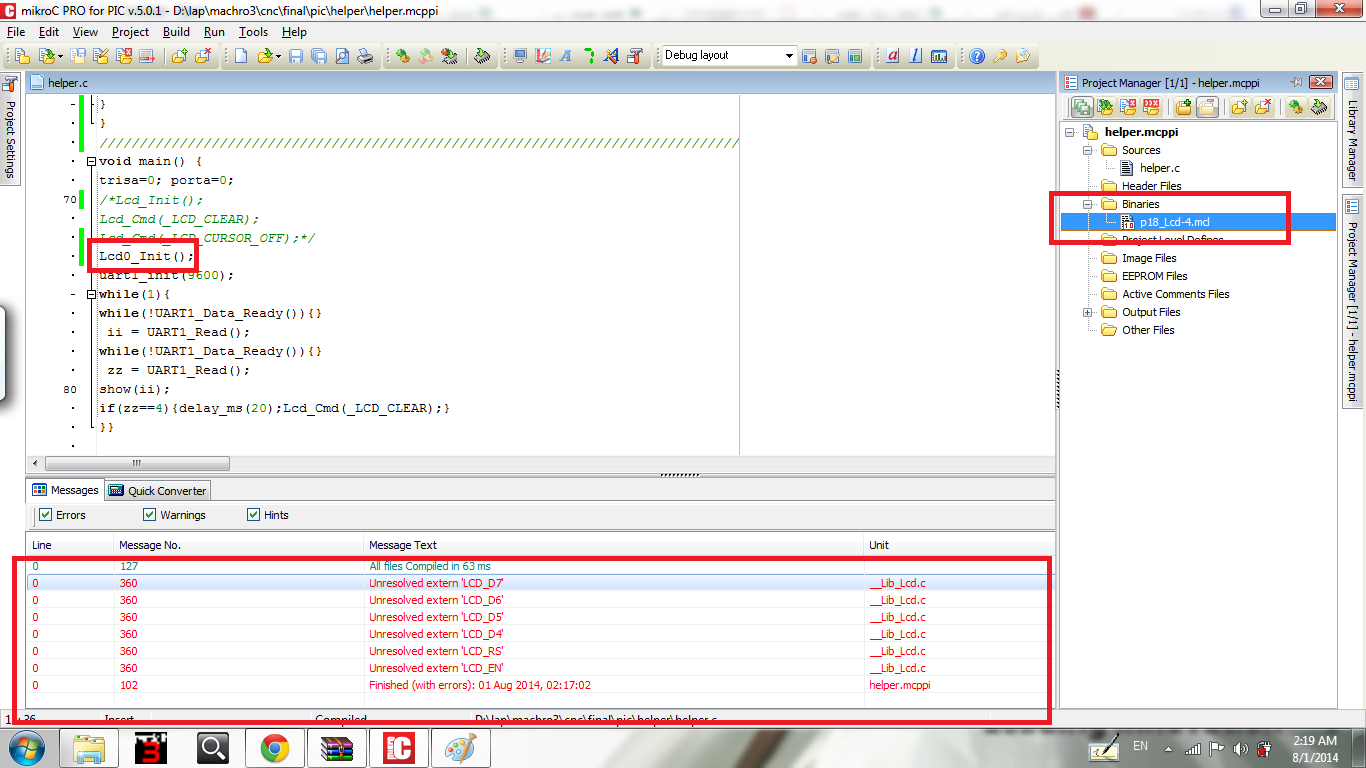

[IMG]  [/IMG]ثالثا : المشاركة بتاعت حضرتك اللي بعنوان (نصيحه في البرمجه). انا الصراحة مش قادر استوعبها خااااااااااااااااااااالص مش فاهم حاجة. رابعا : كود:
Lcd0_GotoYX_16x4(0,0);Lcd0_RstrOut("welcome");
خامسا : الارقام ؟ لية في اكتر من دالة علشان اكتب الرقم مش ممكن عادي اعمل كود:
int x=12; char xtx[7]; inttostr(x,xtx); Lcd0_GotoYX_16x4(0,0);Lcd0_RstrOut(xtx); انا قرائة المشاكل اللي في الموقع اللي حضرتك منزلة بس مش فاهم كويس لو ممكن توضيح . وبعدين احنا نستخدم ال LATx بدل ال PORTX دائما . في اي بك عادي لو كدة يبقا هما عملوا ال PORTX لية ؟ مادام ال LAT افصل . دة استخدامة في اية ودة استخدامة في اية انا مش فاهم . |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
rashad shubita ( شكر العضو على هذه المشاركة )
rashad shubita ( أعجبته المشاركة )
|
|
|
|
||||||
|
1- ارجو متابعه مشاركه 3 لحل مشكله حيث تجد صورتين 1 و2 نفذهما لتحل لك مشكله 2- بالنسبه لمشاركه " نصيحه في البرمجه " ملخص فكره لا تخلي مصفوفه مفتوحه دائما يعني دائما خلي اخر عنصر = 0 وطبعا 0 يعني null وطبعا أقصد مصفوفات في حاله text يعني اعرض الاحرف لو ترجع لمشاركه رقم 10 توضح مشكله وحلها ايضا يعني اذا لم تجعل اخر عنصر مصفوفه =0 فأنه سيحصل مشاكل في عرض الرساله والصوره واضحه ومشاركه 9 عرضت بالبدايه كيف نقلل حجم الكود لنفس مشروع وبأستخدام مكتبه جديده وبعد ذلك عرض الكود بدون عمل تصفير للمصفوفه فعندك حلين 1- بأستخدام مكتبه جديده وتحدد عدد عناصر الي تريد عرضها عن طريق الامر كود:
Lcd0_CstrNout زياده عدد عناصر مصفوفه فأنا مثلا اريد اعرض فقط 16 اذا أخبره عندي مصفوفه عدد عناصرها 17 وعنصر أخير لغرض غلق مصفوفه وطبعا نجعله =0 ويعني null في اسكي كود كود:
char text_lcd[17]; كود:
for(x=0;x<17;x++)
{
if(x==16){text_lcd[x]=0;break;}// reset text_lcd[x] this verry nessary for avoid overwrited
text_lcd[x]=txt[x+y]; // 15+42
}
3- بالنسبه كود:
Lcd0_GotoYX_16x4(0,0);
Lcd0_RstrOut("welcome");
كود:

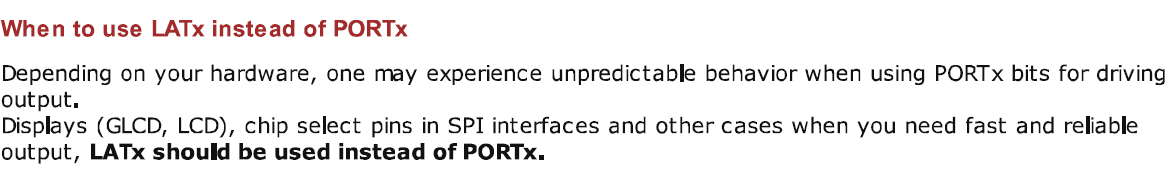

Lcd0_GotoYX_16x4(0,0 والامر Lcd0_RstrOut بيعرض الرساله وبالطبع كلما تريد عرض رساله او الارقام تحدد رقم صف وعمود في شاشه حتى يعرض رساله من نقطه الي حددتها وان لم تحدد اي نقطه فهو راح يكمل من اخر مكان وصل اليه مؤشر 4- LATx PORTx بأختصار PORTx فيه مشاكل وهو يمكن ان يتأثر به تغيرات وطبعا حسب هاردوير يعني كل بن أكيد عليه متسعات (( طبعا استاتيكيه او عاديه )) استاتيكيه أقصد متسعه الي تتولد مابين نقطتين بينهما فرق جهد ومشكله هي عندما تقول اجعل بن 0 من بورت b =1 ربما يصبح 1 ومن ثم يرجع الى 0 بسبب عدم وجود وقت كافي لتفريق متسعه موجوده على هذا البن لذا ينصح بوضع ديلي لكي يتم شحن متسعه او تفريقها بينما LATx فهذا البورت معزول عزل تام فهو لايتأثر بأي متسعات 5- بالنسبه متى يستخدم PORTx or LATx فملاحظه موجوده في اخر الصفحه للكتاب الي رفقته وهذا مقتبس منها
