[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالعزيز السيد انا عملتها لكن الشاشه كانت بتكتب الكلام بشكل تساسلى وحرف حرف وبعد كده تخرف مع العلم ان فى كلام كتير اوى بيتكتب لان المشروع مطلوب فيه كده

ربما أستخدمت الرام أخي لان الرسائل تخزن في روم فقط

ياريت تزودني بالصور لمشكله والكود الذي كتبته لكي نحلل مشكله بمشيئه الله

[Semmoor]

حسن هادي محمود
مشكوور على الموضوع الرائع وجزاك الله

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم هذه مكتبه لاتحتاج الى 74hc595 ويكون نفس الربط بالنسبه لمكتبه موجوده في مايكروسي تعتير هذه مكتبه متطوره أكثر لانها توفر الكثير مثل طبع النصوص في روم جميل في الامر انها تستخدم نفس الاوامر التي شرحت في مشاركات اعلاه ولكن فقط شيء الذي يتغير هو أنك راح ضيف اسمها الى ملفات مشروع يعني كما ذكرنا سابقا شيئ الي يتغير فقط أسمها يعني اسمها تجدها LCDx حيث x من 0 الى 2 هذا مثال لتوضيح مكتبه ومرفق كود للمكتبه الموجوده في مايكروسي ومكتبه جديده كود مكتبه القديمه //sbit lcd sbit LCD_RS at LATB4_bit ; sbit LCD_EN at LATB5_bit ; sbit LCD_D4 at LATB0_bit ; sbit LCD_D5 at LATB1_bit ; sbit LCD_D6 at LATB2_bit ; sbit LCD_D7 at LATB3_bit ; sbit LCD_RS_Direction at TRISB4_bit; sbit LCD_EN_Direction at TRISB5_bit; sbit LCD_D4_Direction at TRISB0_bit; sbit LCD_D5_Direction at TRISB1_bit; sbit LCD_D6_Direction at TRISB2_bit; sbit LCD_D7_Direction at TRISB3_bit; const char txt1[]="ramadan kareem "; const char txt2[]="ramadan kareem "; const char txt3[]="ramadan kareem "; const char txt4[]="ramadan kareem "; const char facter=16; //********************************************// void Lcd_Out20(char row, char col, char *txt) { switch (row) { case 1: Lcd_Cmd(128 + 0 + col - 1); break; case 2: Lcd_Cmd(128 + 64 + col -1); break; case 3: Lcd_Cmd(128 + facter + col - 1); break; case 4: Lcd_Cmd(128 + 64+facter + col - 1); break; default: return; } Lcd_Out_CP(txt); } //////////////////////////////////////////////////////////////////////////////// void message(const char *pci,short zzz,short yyy) {int x; char my_txt[16]; for(x=0;x<16;x++) my_txt[x]=pci[x]; lcd_out20(zzz,yyy,my_txt); } void main() { anselb=0; Lcd_Init(); Lcd_Cmd(_LCD_CLEAR); Lcd_Cmd(_LCD_CURSOR_OFF); message(txt1,1,1); message(txt2,2,1); message(txt3,3,1); message(txt4,4,1); } كود مكتبه جديده لنفس مشروع //sbit lcd sbit LCD0_RS at LATB4_bit ; sbit LCD0_EN at LATB5_bit ; sbit LCD0_D4 at LATB0_bit ; sbit LCD0_D5 at LATB1_bit ; sbit LCD0_D6 at LATB2_bit ; sbit LCD0_D7 at LATB3_bit ; sbit LCD0_RS_Direction at TRISB4_bit; sbit LCD0_EN_Direction at TRISB5_bit; sbit LCD0_D4_Direction at TRISB0_bit; sbit LCD0_D5_Direction at TRISB1_bit; sbit LCD0_D6_Direction at TRISB2_bit; sbit LCD0_D7_Direction at TRISB3_bit; const char txt1[]="ramadan kareem "; const char txt2[]="ramadan kareem "; const char txt3[]="ramadan kareem "; const char txt4[]="ramadan kareem "; void main() { anselb=0; Lcd0_Init(); Lcd0_GotoYX_16x4(0,0); Lcd0_CstrOut(txt1); Lcd0_GotoYX_16x4(1,0); Lcd0_CstrOut(txt2); Lcd0_GotoYX_16x4(2,0); Lcd0_CstrOut(txt3); Lcd0_GotoYX_16x4(3,0); Lcd0_CstrOut(txt4); } هذا هو مشروع للمكتبه جديده http://up.top4top.net/downloadf-top4...4c571-rar.html اسم مكتبه تجدها في مجلد الذي اسمه LCD

السلام عليكم استاذ حسن
هذه المكتبه نفسها التي زودتني بها في الموضوع السابق ام هذا تحديث لها ؟؟؟؟

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد السلام عليكم استاذ حسن هذه المكتبه نفسها التي زودتني بها في الموضوع السابق ام هذا تحديث لها ؟؟؟؟

السلام عليكم
لا وانما هذه مقارنه بين مكتبه مايكروسي القديمه والمكتبه الجديده
تحياتي

[احمد شهيد جواد]

السلام عليكم اخي العزيز
انا اقصد المكتبة LCD_NEW التي زودتني بها تحتاج الى المتكاملة 74HC595n
ام لا ؟؟؟؟؟ لانك ذكرت في احدى مواضيعك ان هنالك مكتبة لاتحتاج الى هذه المتكاملة وانا حملتها وعند اضافتها للمشروع حسب شرح حضرتك لا تعمل وتعطي فشل عند عمل بيلد
وهذا الفيديو يوضح اكثر

http://www.4shared.com/video/-riCjMUpba/___online.html?

سؤال اخر لو استخدمت المكتبة LCD_NEW هل اعطل المكتبة الاصلية للميكروسي برو ؟؟؟ وماهو اسم المكتبة الاصلية

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد السلام عليكم اخي العزيز انا اقصد المكتبة LCD_NEW التي زودتني بها تحتاج الى المتكاملة 74HC595n ام لا ؟؟؟؟؟ لانك ذكرت في احدى مواضيعك ان هنالك مكتبة لاتحتاج الى هذه المتكاملة وانا حملتها وعند اضافتها للمشروع حسب شرح حضرتك لا تعمل وتعطي فشل عند عمل بيلد وهذا الفيديو يوضح اكثر http://www.4shared.com/video/-riCjMUpba/___online.html? سؤال اخر لو استخدمت المكتبة LCD_NEW هل اعطل المكتبة الاصلية للميكروسي برو ؟؟؟ وماهو اسم المكتبة الاصلية

السلام عليكم
أخي ممكن صوره ل library manger لكي ارى مكتبه LCD_new

يعني للتأكد انك قمت بتفعيل مكتبه الصحيحه

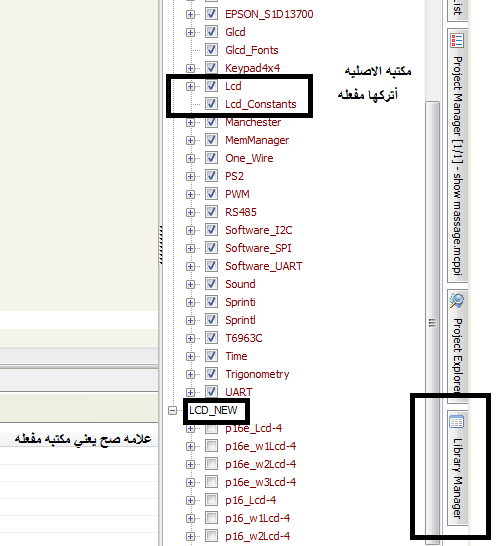

تابع هذه صوره



عدم تفعيل مكتبه فأن كومبايلر سعطيك خطأ لانه لايجد اوامر الي انت وضعتها

بالنسبه للمكتبه
فهناك تستخدم 74hc595 عند أستخدامك مكتبه wxLCD-4 حيث x =1,2,3
اما اذا ماتريد تستخدم 74hc595 يعني تربط شاشه بطريقه العاديه فأنت لازم تستخدم مكتبه LCD-4

طبعا اكو p16e و p16 فهذا حسب عائله البيك يعني يقصد رقم البيك فأذا كان 16f877a فهو p16

الرجاء عند تحديد مكتبه يجب وضع علامه صح امام مكتبه صحيحه

[احمد شهيد جواد]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم أخي ممكن صوره ل library manger لكي ارى مكتبه LCD_new يعني للتأكد انك قمت بتفعيل مكتبه الصحيحه تابع هذه صوره عدم تفعيل مكتبه فأن كومبايلر سعطيك خطأ لانه لايجد اوامر الي انت وضعتها بالنسبه للمكتبه فهناك تستخدم 74hc595 عند أستخدامك مكتبه wxLCD-4 حيث x =1,2,3 اما اذا ماتريد تستخدم 74hc595 يعني تربط شاشه بطريقه العاديه فأنت لازم تستخدم مكتبه LCD-4 طبعا اكو p16e و p16 فهذا حسب عائله البيك يعني يقصد رقم البيك فأذا كان 16f877a فهو p16 الرجاء عند تحديد مكتبه يجب وضع علامه صح امام مكتبه صحيحه

[CENTER]

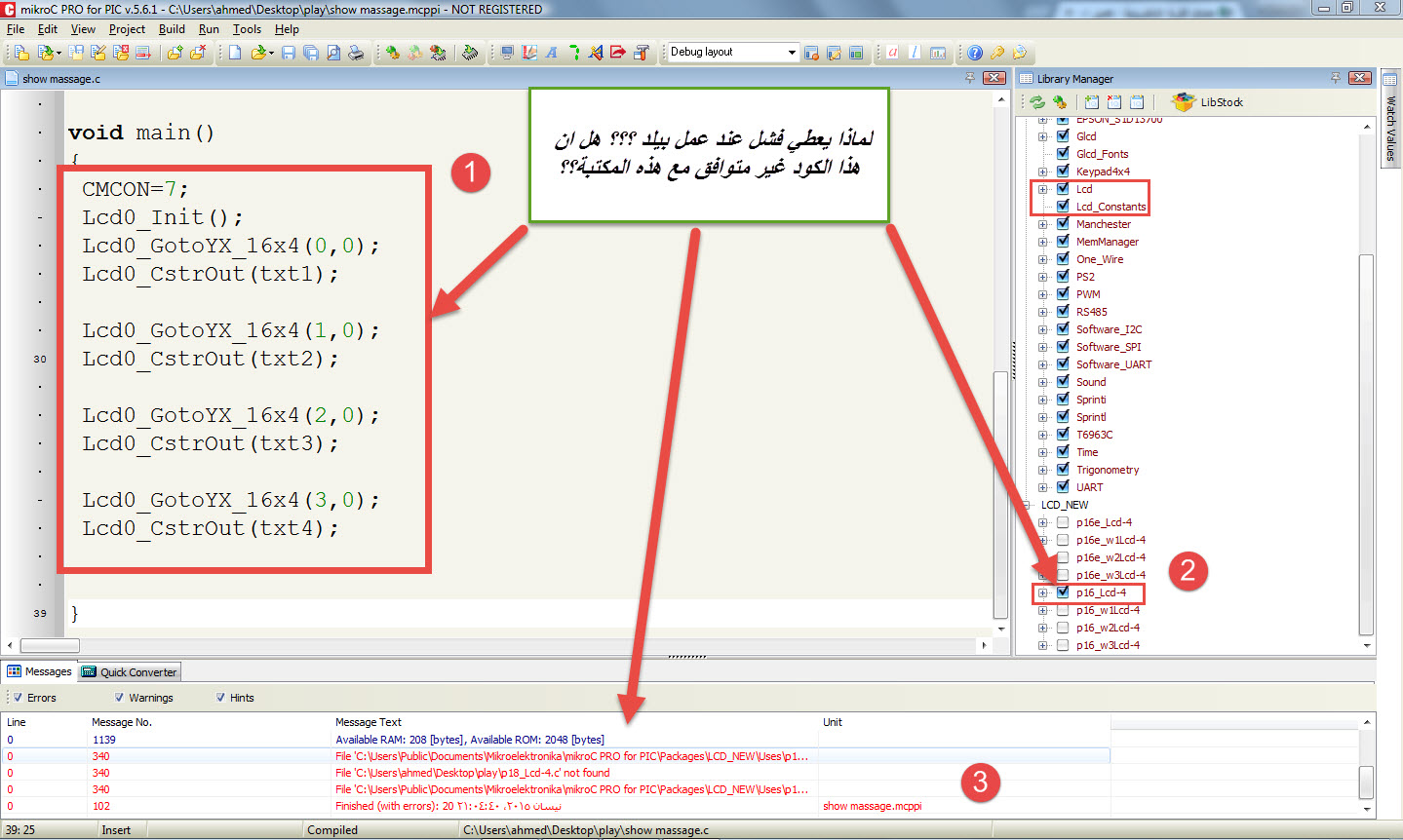

عذراً لكثرة الاسئلة ولكن لماذا يحصل هذا عند عمل بيلد رغم تفعيل المكتبة ؟؟؟ هل هذا الكود غير متوافق مع المكتبة ؟؟؟ انا لا اريد استخدام المتكاملة

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد [CENTER] عذراً لكثرة الاسئلة ولكن لماذا يحصل هذا عند عمل بيلد رغم تفعيل المكتبة ؟؟؟ هل هذا الكود غير متوافق مع المكتبة ؟؟؟ انا لا اريد استخدام المتكاملة

اعطني ملفات المشروع للتأكد وأعلامك بمشكله
