دراسة لدائرة شحن بطارية حمضية مع دائرة مراقبة وفصل الشحن

[F.Abdelaziz]

شكرا جزيلا لجميع الأخوة الأفاضل المشاركين

مع تمنياتى بدوام التوفيق

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم نعيم
اشكرك على مرورك الكريم والتعليق لكن لو تم التوصيل بالطريقة التى ارفقتها بمشاركتى
هل لا يعمل الشاحن بهذه الطريقة

وعليكم السلام ورحمة الله اخي عريبي : مؤكد لايعمل واذا اردت التأكد جرب ذالك وحتى لو كانت المقاومة على البيز اقل من 4.7K كما وردت بالرسم لانك في هذه الحالة تحتاج الى 0 فولت او اقل منه (بالسالب) لكي يكون الترانزستور في حالة اشباع وخرج المقارن لايعطينا 0 فولت بالظبط في حالة (صفر منطق) بتعبير اخر كون الريلي في طريق الباعث ستكون فولتبة الريلي مطروحة من جهد الباعث : وكأنك وضعت الريلي في طريق باعث NPN فيكون جهد الريلي مضاف للباعث وتحتاج الى جهد عند البيز اعلى من جهد الباعث ..ادرس الحالة وجرب بالمحاكاة او في العمل وستجد كلامي صحيح ..تحياتي ..

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام ورحمة الله اخي عريبي : مؤكد لايعمل واذا اردت التأكد جرب ذالك وحتى لو كانت المقاومة على البيز اقل من 4.7K كما وردت بالرسم لانك في هذه الحالة تحتاج الى 0 فولت او اقل منه (بالسالب) لكي يكون الترانزستور في حالة اشباع وخرج المقارن لايعطينا 0 فولت بالظبط في حالة (صفر منطق) بتعبير اخر كون الريلي في طريق الباعث ستكون فولتبة الريلي مطروحة من جهد الباعث : وكأنك وضعت الريلي في طريق باعث NPN فيكون جهد الريلي مضاف للباعث وتحتاج الى جهد عند البيز اعلى من جهد الباعث ..ادرس الحالة وجرب بالمحاكاة او في العمل وستجد كلامي صحيح ..تحياتي ..

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم الاستاذ نعيم
اشكرك على التوضيح كثيرا ولكن قصدى هو عدم الاستغناء عن الترانزسستورين الموجودين بالدائرة الاصلية
وكان المقصود هو ازالة الريلاى والمقاومة المربوطة معه واستبدالهم بالدائرة المرفقة
بمشاركتى
ومشكور فى كل الاحوال لمرورك الكريم

[أحمد نجاح]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

اختيار مشروع للتنفيذ :

بارك الله فيك مهندسنا الغالى فتح عبد العزيز على هذه الدائرة الممتازة
اريد الابعاد الحقيقية كى اطبع الدائرة على ورق a4 لكى انفذها على pcb

[uosef_001]

اارجو من اﻻعضاء مساعدتي في اضافة دائرة تاخير عمل الدائرة
يعني عايز الدائرة تشتغل بعد 15 الى 30 ثانية

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

اختيار مشروع للتنفيذ :

السلام عليكم ورحمة الله : فقط تنويه استاذنا الغالي (فتح الله عبد العزيز) هناك خطأ على مايبدو برسم قنطرة التوحيد (اتجاه الدايودات ) نرجو الملاحظة مع التقدير .

[نعيم البديري]

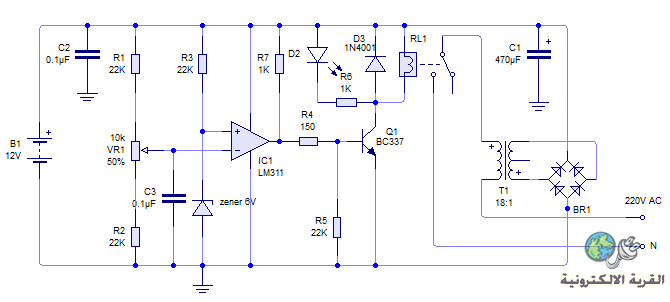

اسمحولي باعادة رسم الدائرة مع مراعات تسلسل العناصر

[uosef_001]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اسمحولي باعادة رسم الدائرة مع مراعات تسلسل العناصر

مشكور اخي نعيم لمجهودك
لكن الدائرة اﻻول التى وضعها المهندس القدير فتح الله افضل من وجهة نظري
واطلب مساعدتك فى اضافة دائرة تاخير للنفس الدائرة
ومشكور مره اخرى للمجهودك وللتنوع الجميل من هذه الدوائر
