ضوء بواسطة الهاتف

[فكروعلم]

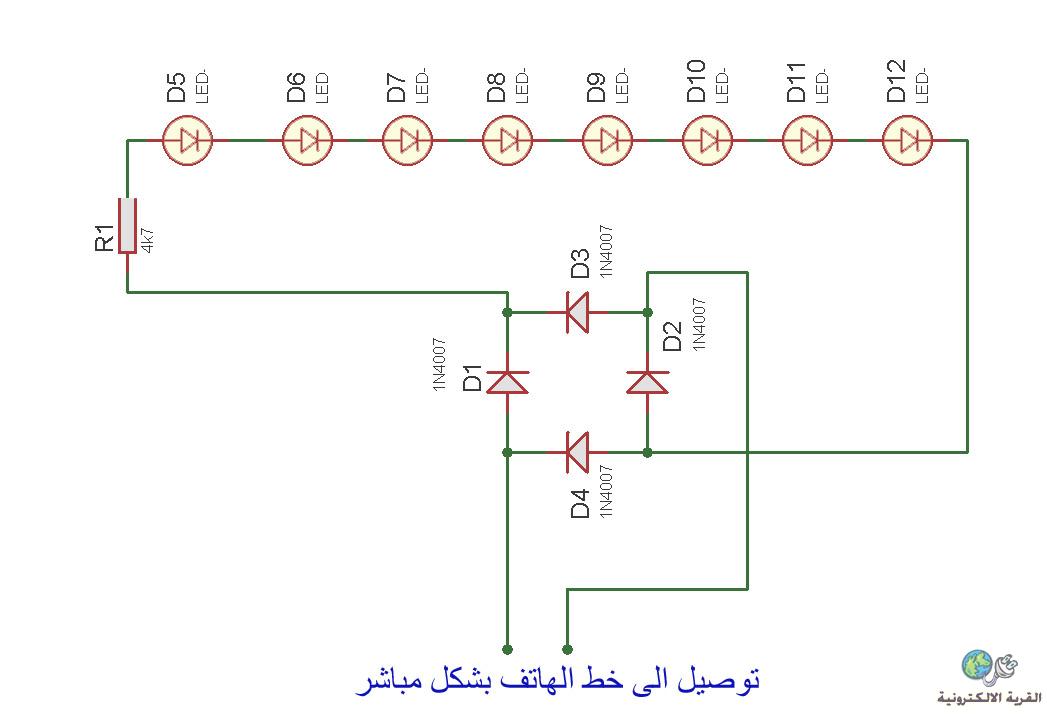

دارة بسيطة لا تحتاج إلى شرح لتشغيل 8 ليد أبيض عن طريق خط الهاتف وهي لا تؤدي لإنشغال خط الهاتف ولكن عيبها الوحيد هي انقطاع الإضاءة عند رفع السماعة


منقول للأمانة

[مدحتكو]

روعة بجد

تسلم ايدك

[فكروعلم]

شكراً أخ مدحت

[olmacall]

المشاركة الأصلية كتبت بواسطة فكروعلم

دارة بسيطة لا تحتاج إلى شرح لتشغيل 8 ليد أبيض عن طريق خط الهاتف وهي لا تؤدي لإنشغال خط الهاتف ولكن عيبها الوحيد هي انقطاع الإضاءة عند رفع السماعة


منقول للأمانة

مشكور أخي فكر وعلم ، ولكن أنا قمت بتجريب هذه الدارة وعملت بنجاح لكن المشكلة أنها تقوم بإشغال الخط الهاتفي وقد جربت عدة افكار ولكن للاسف جميعا تشغل الخط.
أعتقد أن للأمر علاقة بالخط الهاتفي ؟؟؟

[huussyn]

المشاركة الأصلية كتبت بواسطة فكروعلم

دارة بسيطة لا تحتاج إلى شرح لتشغيل 8 ليد أبيض عن طريق خط الهاتف وهي لا تؤدي لإنشغال خط الهاتف ولكن عيبها الوحيد هي انقطاع الإضاءة عند رفع السماعة


منقول للأمانة

الافضل تركيب موسفيت وملف صغير


وستحصل على اضاءة افضل
تلك الطريقة قراتها فى احد المواقة لا تذكرها الان

وان لم تعمل فيمكن استخدام دائرة
الرابط لها هنا

هذه الداءرة لا تشغل الخط لانها لاتستهلك امبير
فقط 15 مللى امبير او اقل

http://www.muzique.com/news/joule-thief/

[فكروعلم]

المشاركة الأصلية كتبت بواسطة olmacall

مشكور أخي فكر وعلم ، ولكن أنا قمت بتجريب هذه الدارة وعملت بنجاح لكن المشكلة أنها تقوم بإشغال الخط الهاتفي وقد جربت عدة افكار ولكن للاسف جميعا تشغل الخط.
أعتقد أن للأمر علاقة بالخط الهاتفي ؟؟؟

أخي حاول رفع قيمة المقاومة فعلاً إذا كان خط التلفون فيه وصلات سيئة يهبط جهد الخط كثيراً ويشغل الخط

[uosef_001]

لماذا تم تركيب قنطرة ؟؟
انا شغلت ليدات مباشرة دون الحاجة لقنطرة واشتغلت معي
بس المشكلة انه الخط بيفضل مشغول

[فكروعلم]

المشاركة الأصلية كتبت بواسطة uosef_001

لماذا تم تركيب قنطرة ؟؟
انا شغلت ليدات مباشرة دون الحاجة لقنطرة واشتغلت معي
بس المشكلة انه الخط بيفضل مشغول

تم تركيب القنطرة لكي تعمل بالإتجاهين أي لا داعي للتقيد بالقطبية
