السلام عليكم
اخى محمد
انا جربت الدائرة والحمد لله اشتغلت كويس
بس فى ملاحظتين
1- فى بعض الاحيان الشاشة توقف
يعنى بتكون بتعرض sensor 1 مثلا والمفروض بعدها يظهر sensor 2 ولكن اللى بيحصل ان الشاشة بتقف
وعندها اقوم بعمل reset للبيك
2- القرائات القادمة من الحساسات والتى تظهر على شاشة العرض غير دقيقة
فمثلا
فى حالة عدم توصيل اى حساس بالدائرة
تكون القيمة المعروضة على الشاشة هى 50 هرتز رغم انه من المفروض ان تكون 0
ملحوظة
انا لم اوصل ارضى الحساسات على مقاومات 10 ك اوم كما بالرسم
واعتقد ان هذه هى المشكلة فما رايك يا اخى؟
وشكرا
|
والسلام عليكم
الحمد لله أخي محمد.
بداية لاأعرف اي تطبيق اخترت في النهاية ؟؟
هل تطبيق 4051 ام التطبيق بدونه فأنت لم تحدد البارحة رغم اني انتظرت ردك طويلا
أ- أخي أنا لاأعرف طبيعة السنسور . لذلك وضعت المقاومات من باب الاحتياط فدور كل مقاومة هو تثبيت الدخل على 0 فولت في غياب النبضة 5 فولت . وتثبيت الدخول على 0 منطقي إذا لم توصل بالسنسورات أثناء فترة التجربة والاختبار
فأنت في مرحلة التجريب لو كنت غير موصل المداخل الى ال 8 سنسورات ولا المقاومات الى الارضي وكنت تختبر مثلا بواحد فقط، فإن المداخل الباقية ستبقى شاغرة وبدون تحديد فولتية هل 0 ام 5 فولت وبذلك
المتحكم يعمل بعشوائية ..
هذه احتمالات لكن لها أساس نظري معروف
ممكن لا تحتاج تلك المقاومات وهذا بحسب ما هي طبيعة السنسورات فلابد لي من رسم دقيق للسنسور لتحديد علاقته مع قطبي التغذية الموجب والسالب.
ب- ممكن ببساطة تختبر المداخل والقياس بعيدا عن السنسور والمحرك :
تستخدم دائرة بسيطة للمذبذب 555 وتختبر المداخل واحدا واحدا .
مذبذب 555 يحسب بمعادلة شهيرة .
ملاحظة مع دائرة الاختبار لابد من الحفاظ على المقاومات الثمانية موصولة كما في الدائرة حتى ولو كان الاختبار على دخل واحد .

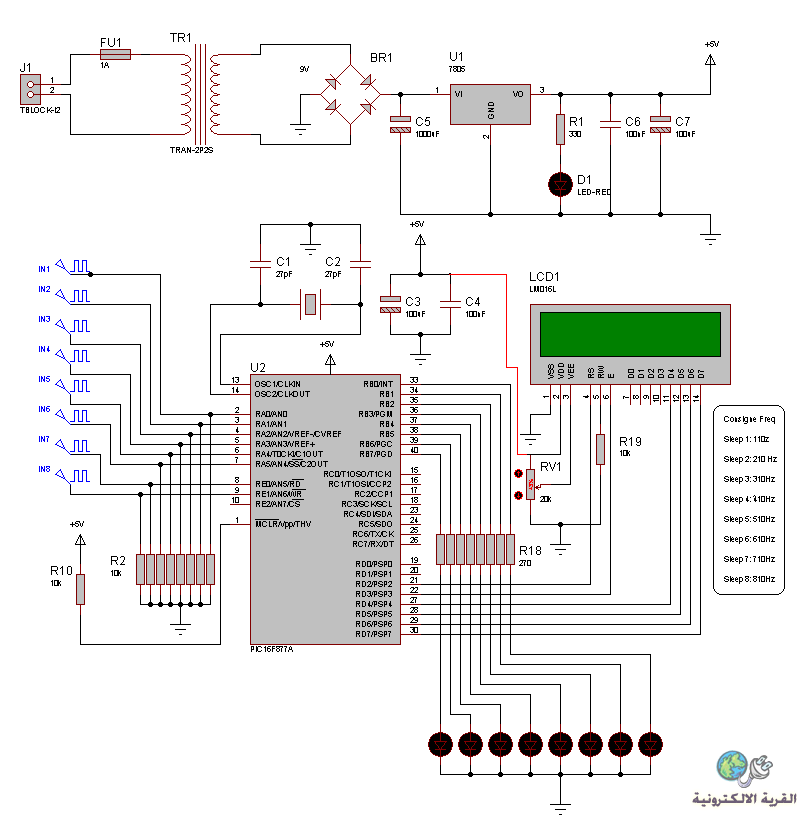

F6 بدون 4051
