[محمد يسرى محمد]

السلام عليكم
اخى محمد
شكرا لك واسف لانى لم اوضح الدائرة التى استعملتها
1- انا نفذت الدائرة الاخيرة (بدون 4051 )
2- بالنسبة لحساس السرعة
فلا يوجد الكثير لاخبرك به
هو عبارة عن دائرة الكترونية بسيطة تاخد 5 فولت وترجعهم عن طريق opto coupler
وبذلك تحدث ال pulses التى نعتمد عليها فى حسابات البرنامج

3-مشكلة تهنيج البرنامج اعتقد انها بسبب الكريستالة
لانى اخدت الكريستالة من دائرة مطبوعة وربما يكون فك اللحام قد اثر عليها

4-مشكلة قياس التردد
انه مثلا
عندما اقيس تردد حساس رقم 1 اجده ب 150
عندما اربط حساس 1 فى الدائرة اجد ان الشاشة بتقول ان تردده 150
تمام جدا فين المشكلة ؟؟؟
المشكلة ان الشاشة بتطلع قيم للحساسات الاخرى 2-3-4
وفى حالة عدم الربط مطلقا بين الحساسات والدائرة تكون قيمة التردد لجميع الحساسات 50 هرتز
فما سر ال50 هرتز ؟؟؟
وشكرا

[محمد يسرى محمد]

السلام عليكم
اخى محمد
عندى سؤال
فى الدائرة f6
انت وضعت الحساسات ثم اخذت منها طرف واحد
وهذا الطرف وصلته للمايكرو كما انك اخذت منه على مقاومة 10 كيلو للارضى
والسؤال
هل كنت تقصد ان الحساس له طرفين
الطرف الراجع الذى يحمل ال 5 فولت اوصله مباشرة بالمايكرو
والطرف الارضى اوصله بالمقاومة ثم الى الارضى ؟
ام كنت تقصد ان هناك طرف واحد فقط سوف يتم توصيله بالطريقتين معا كما يفهم مباشرة من الرسم؟
وشكرا

[Tico]

1- انا نفذت الدائرة الاخيرة (بدون 4051 )

جميل نجعلها ان شاء الله موضوع النقاش .

2- بالنسبة لحساس السرعة فلا يوجد الكثير لاخبرك به هو عبارة عن دائرة الكترونية بسيطة تاخد 5 فولت وترجعهم عن طريق opto coupler وبذلك تحدث ال pulses التى نعتمد عليها فى حسابات البرنامج

أخي لا يتعلق الامر بهل هي بسيطة ام لا ، كل عنصر له أهميته وطريقة تكيبه يجب ان تكون مناسبة للدائرة التي رسمت للمشروع .
دائرة المشروع منذ البداية وهي ناقصة مادامت الدخول غير واضحة.
توجد أكثر من طريقة لاستخدام اوبتوكوبلر .
وأحب ان أعرف كيف تم التوصيل حتى أبني عليه استنتاجاتي وحتى أتأكد من الجهد الناتج هل هو فعلا 0/5 فولت ام أن هناك هبوط ما لسبب ما.
قد لا يكون هذا هو سبب المشكل لكن دعنا نزيحه لنرتاح منه والله الموفق.

3-مشكلة تهنيج البرنامج اعتقد انها بسبب الكريستالة لانى اخدت الكريستالة من دائرة مطبوعة وربما يكون فك اللحام قد اثر عليها

ممكن .. وممكن يكون السبب من البرنامج او من الهارد لا ندري .

4-مشكلة قياس التردد انه مثلا عندما اقيس تردد حساس رقم 1 اجده ب 150 عندما اربط حساس 1 فى الدائرة اجد ان الشاشة بتقول ان تردده 150 تمام جدا فين المشكلة ؟؟؟

إذا فهمت هذه الجزئية من كلامك هذا معناه ان البرنامج يقوم بأهم دور له وهو القياس .
جميل ، يبقى مشكل تعدد الدخول.

المشكلة ان الشاشة بتطلع قيم للحساسات الاخرى 2-3-4

ممكن يكون زمن الاختيار قصير جدا .. وهذا ربما ناتج عن قيمة المتغير z أصغر مما يجب.
لو كانت الزمن 10 ثواني مابين دخل ودخل آخر ربما يجد المتحكم فرصة في الانتقال من عملية الى أخرى بدون مشاكل ، هذا مجرد احتمال.

وفى حالة عدم الربط مطلقا بين الحساسات والدائرة تكون قيمة التردد لجميع الحساسات 50 هرتز فما سر ال50 هرتز ؟؟؟

إذا كان كل دخل مربوط بمقاومة 10 كيلو وكانت الدخول غير موصولة بالحساسات ، يفترض ان لا يظهر اي شيء على الشاشة .
أعتقد ان هذا ما يحدث في المحاكاة .. أليس كذلك؟

[محمد يسرى محمد]

السلام عليكم
اخى محمد
عندى سؤال
فى الدائرة f6
انت وضعت الحساسات ثم اخذت منها طرف واحد
وهذا الطرف وصلته للمايكرو كما انك اخذت منه على مقاومة 10 كيلو للارضى
والسؤال
هل كنت تقصد ان الحساس له طرفين
الطرف الراجع الذى يحمل ال 5 فولت اوصله مباشرة بالمايكرو
والطرف الارضى اوصله بالمقاومة ثم الى الارضى ؟
ام كنت تقصد ان هناك طرف واحد فقط سوف يتم توصيله بالطريقتين معا كما يفهم مباشرة من الرسم؟
وشكرا

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد السلام عليكم اخى محمد عندى سؤال فى الدائرة f6 انت وضعت الحساسات ثم اخذت منها طرف واحد وهذا الطرف وصلته للمايكرو كما انك اخذت منه على مقاومة 10 كيلو للارضى والسؤال هل كنت تقصد ان الحساس له طرفين الطرف الراجع الذى يحمل ال 5 فولت اوصله مباشرة بالمايكرو والطرف الارضى اوصله بالمقاومة ثم الى الارضى ؟ ام كنت تقصد ان هناك طرف واحد فقط سوف يتم توصيله بالطريقتين معا كما يفهم مباشرة من الرسم؟ وشكرا

السلام عليكم

انت وضعت الحساسات ثم اخذت منها طرف واحد

أولا الدائرة في الملف F6 كان ناقص فيها توصيل الشاشة الى الموجب 5 فولت وأنا سبق لي ان صححت الخطأ ووضعت لك الدائرة الصحيحية في مشاركة سابقة وفي الملف F7
(ملحوظة:F7 يلغي F6)
وهاهي الدائرة مرة أخرى رفعا لكل لبس:


ثانيا : أية حساسات ؟ انا لم أضع اي حساس .
هل تقصد العلامات الزرقاء على المداخل يسار صورة الدائرة؟؟
إذا كان كذلك فإن تلك العلامات ما هي الا رموز للترددات والمفترض ان تكون في التنفيذ العملي مربوطة ب 8 حساسات ، حساسات غير مرسومة في الدائرة

هل كنت تقصد ان الحساس له طرفين

طبعا :
- المداخل في الدائرة تستقبل سيلا متدفق من النبضات المتتالية (بتردد ما)
- (النبضة = جهد متغير مابين 0 و5 فولت)
النبضة = Pulse في كلامك:

بالنسبة لحساس السرعة فلا يوجد الكثير لاخبرك به هو عبارة عن دائرة الكترونية بسيطة تاخد 5 فولت وترجعهم عن طريق opto coupler وبذلك تحدث ال pulses التى نعتمد عليها فى حسابات البرنامج Read more: http://www.qariya.com/vb/newreply.ph...#ixzz1wzdzRA6T

يعني كل حساس له خرجين :
الاول يربط بالمدخل المناسب ليحمل النبضات
والثاني هو الارضي ونوصله بالارضي في الدائرة لإغلاق الدارة كهربائيا.

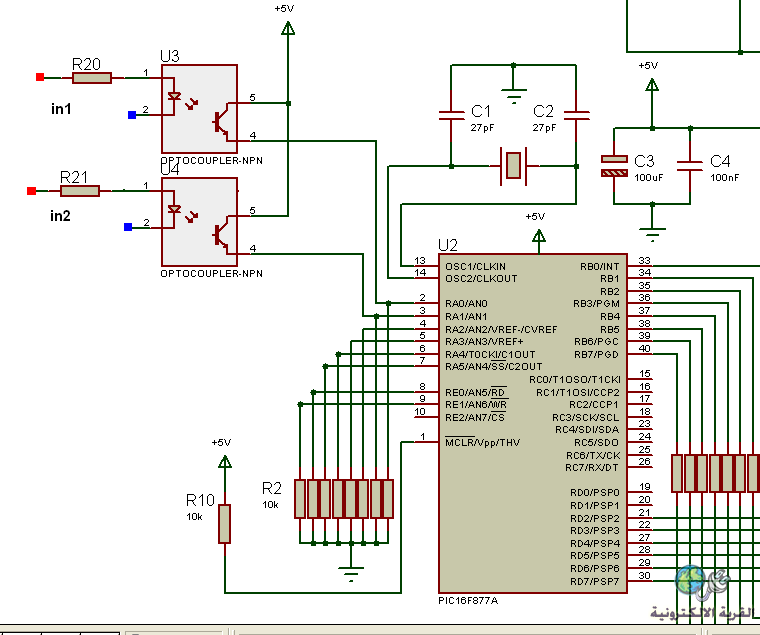

آخر مرة ذكرت لي انك تستخدم اوبتوكوبلر ..
جميل ، يمكن ان يكون التوصيل كما يلي:

[Tico]

أخي محمد
لم اطلع على طلبك هذا
http://www.qariya.com/vb/showthread....415#post646415
إلا اللحظة وبعد ان تم إغلاق الموضوع .
وفعلا كما ذكر الاخ المشرف فإن من الصعب على الوافدين الجدد متابعة الموضوع،
لذلك أقترح عليك ان تفتح موضوعا جديدا وتعرض فيه آخر ما توصلت اليه في مشروعك وخاصة جوانب الصعوبة في تنفيذه..
وان شاء الله تجد المساعدة التي تحتاج إليها.

[محمد يسرى محمد]

السلام عليكم
اخى محمد
شكرا على صبرك وتعبك معى

1-احنا اتفقنا ان الحساس خارج منه طرفين
تمام ؟؟؟
الطرف الاول هو اللى بيدخل النبضات للمايكرو
الطرف التانى هو الارضى
ممكن تكمل الرسم فى الصورة المرفقة
وشكرا
http://www.4shared.com/account/home....fid=1484295724

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد 1-احنا اتفقنا ان الحساس خارج منه طرفين تمام ؟؟؟ الطرف الاول هو اللى بيدخل النبضات للمايكرو الطرف التانى هو الارضى ممكن تكمل الرسم فى الصورة المرفقة http://www.4shared.com/account/home....fid=1484295724

طبعا الحساس خارج منه طرفين
الطرف الاول هو اللى بيدخل النبضات للمايكرو
الطرف التانى هو الارضى
انا ذكرت لك ذلك في الرد السابق :
http://www.qariya.com/vb/showpost.ph...&postcount=133
انت قرأت الرد واطلعت على الصورة الثانية ..
أنا لم أتمكن من تنزيل الصورة في الرابط اللي انت بعتثه .
ممكن تحمل الصورة على سيرفر ثاني ؟
