[محمد يسرى محمد]

اخى محمد
الصورة على الرابط التالى
http://upload.traidnt.net/dldeeL98344.pdf.html
كل ما اريده هو اكمالها
وشكرا

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد اخى محمد الصورة على الرابط التالى http://upload.traidnt.net/dldeeL98344.pdf.html كل ما اريده هو اكمالها وشكرا

تفضل أخي محمد هذه طريقة :

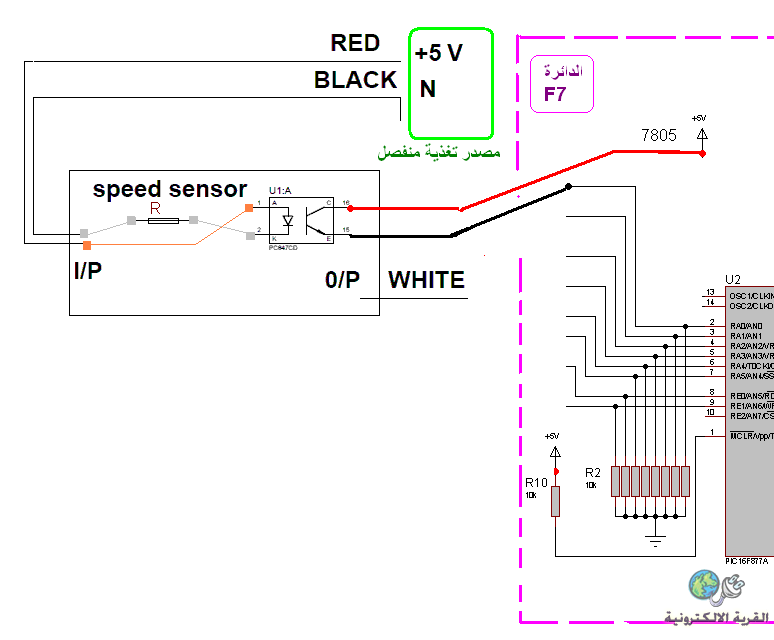

http://upload.qariya.info/images/qariya-ab98b36556.png
وفيه طرق أخرى ..
انا ما عرفت الخرج withe منين يخرج لكن استغنيت عنه بالربط مباشرة مع الترانزيستور اللي موجود داخل الابتو كبلر.
كذلك اضفت مقاومة 470 اوم لليد لو ما كانت موجودة أصلا في دائرة السنسور
طبعا فيه مصدرين تغذية 5 فولت منفصلين تماما .

[محمد يسرى محمد]

يا اخى
انت وصلت الطرف الاسود (الارضى ) بالمايكرو!!!!!!!!!
الطرف الابيض هو الراجع (الاشارة الراجعة من الحساس)
المفروض الابيض هو اللى يروح للمايكرو

[محمد يسرى محمد]

اخى محمد
ارجوك لا تشغل نفسك بالحساس ولا تشغل نفسك بموضوع الفوتوكبلر ده
اعتبران الحساس ده زى اى حساس ( ليمت سويتش مثلا)
التغذية بتكون طرفين وهما الاحمر و الاسود
والراجع بيكون الطرف الابيض
طب الابيض حيقيس الزاى لوحده؟؟؟
عن طريق الطرف الاسود معاه
انا بقى سؤالى
بعد معرفة الثلاث اطراف
كيف اوصل الطرفان الاسود والابيض للمايكرو؟؟؟
مع ملاحظة ان الطرف الاحمر ليس له علاقة بالمايكرو بتاتا لان دوره ينحصر فى توصيل التغذية للحساس
وشكرا

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد يا اخى انت وصلت الطرف الاسود (الارضى ) بالمايكرو!!!!!!!!! الطرف الابيض هو الراجع (الاشارة الراجعة من الحساس) المفروض الابيض هو اللى يروح للمايكرو

لا لا لا انا ما وصلت اي أرضي ..
انا وصلت باعث الترانزيستور اللي داخل الابتو كوبلر مع دخل الميكرو .
لكن قل لي لماذا كل هذا السيل المتدفق من علامات التعجب !!!!!!!!! ..
الا تكفي واحدة ؟

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد اخى محمد اعتبران الحساس ده زى اى حساس ( ليمت سويتش مثلا)

طيب تفضل أخي محمد:
الحساس يعمل كهربائيا بالنسبة لي مثل سويتش عادي :

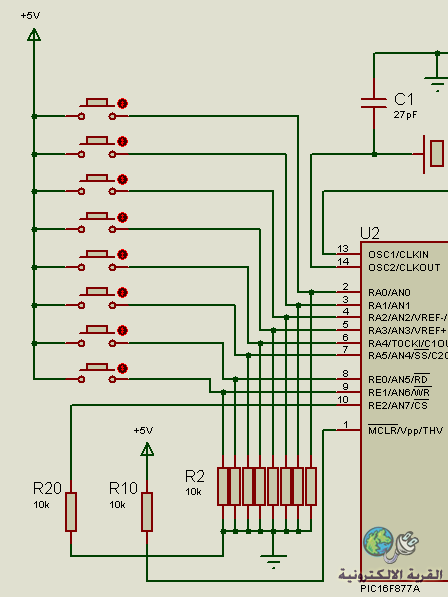

http://upload.qariya.info/images/qariya-7cbe10d8b6.png

أخي محمد لاحظ اني أضفت مقاومة للطرف 10 من البيك .. حاول تضيفها انا نسيتها .

[محمد يسرى محمد]

السلام عليكم
اخى العزيز محمد
بداية احب ان افهمك لماذا وضعت اكثر من علامة تعجب فى المشاركة السابقة
هل جربت من قبل انك اقتربت من شئ كنت تريده بشدة وعندما احسست انك حصلت عليه وجدته يضيع منك ؟
اكيد كلنا جربنا هذا الاحساس من قبل
هذا هو الاحساس الذى شعرت به بعد ان اعتقدت انى وصلت لدائرة ال frequency meter التى كنت اريد ان اصنعها
بعد كل المجهود الذى بذلته وبعد كل المجهود الذى بذله معى الاخوان وانت طبعا على راسهم بعد كل هذا التعب
اجد ان الدائرة لا تعطينى الهدف الذى اطلبه منها
بل وجدت نفسى ابحث عن اسباب للعطل ليس لها علاقة به من قريب ولا من بعيد
والمشكلة الاصعب انى احسست انى غير قادر على توصيل وجهة نظرى لك
وانت فى وسط ذلك تمد لى يد المساعدة وتهتم بالمشكلة اهتمام كبير
ولكن اسئلتى ظلت بلا جواب
فاحسست انى كالاخرس الذى لا يستطيع التعبير عن وجهة نظره
او كالذى تعجز كلماته عن توصيل شكواه
ولذلك خرج ذلك السيل من علامات التعجب يبيح بمكنون صدرى ويفرج عنى بعض الهم والضيق
فلا تواخذنى او تحمل اشارتى على محمل السوء
وشكرا

[Tico]

وعليكم السلام
أخي محمد انا شاعر بك والله يعلم ان رغبتي في نجاح المشروع لا تقل عن رغبتك..
بالنسبة لحكاية علامات الاستفهام فأنا فقط كنت أمزح معك .
آسف إذا جاءت النتيجة عكسية.
أخي اعتقد اني كنت أرد على أسئلتك على قدر ما أعلم وطبعا فوق كل ذي علم عليم .
وإذا كان عندك اسئلة أخرى تفضل.
أخي انا ايضا بقيت اسئلة كثيرة لي لم ترد عليها :
1- إلى حد الساعة لا أعلم هل تجاوزت إشكال العمل ببروتوس أم لا ..
بروتوس ليس الكمال المطلق لكنه هو الوسيلة الوحيدة للاختبار المتوفرة بيني وبينك .
هل بروتوس منصب لديك ؟
إذا كان منصبا هل قمت بفتح الملف F7
ماذا لاحظت فيه ؟
2- التنفيذ العملي هل قمت به على لوحة تجارب من النوع بدون لحام ام من النوع الذي يشبه اللوحة المطبوعة؟
3- هل قمت بالاختبار على الدائرة كاملة بكل العناصر المرسوة / مقاومات ومكثفات ؟
4- ماهو رسم دائرة الحساسات بالتدقيق ..
هذا الجانب لازال غامضا بالنسبة لي وقد حاولت شرح ذلك عدة مرات.
تأكد أخي اني مستعد ان نبدأ من جديد هنا او في موضوعك الثاني بقسم الالكترونيات
قد لا أملك الكثير من الخبرة والمعلومات .. لكن لا أبخل بذلك القليل ..
وأحاول تقديمها ببساطة وبدون أساليب استعراضية أو بهرجة وهي قابلة للنقاش الموضوعي والتصحيح والتطوير .
