أخي محمد دائرة المحاكاة جربنا بها الكود الجميل اللي اهدانا اياه الاخ حيدر مشكورا.
انت الان انتقلت الى مرحلة هامة وهي التنفيذ العملي.
قبل ما تشك في الشاشة ..
لازم تكون الدائرة متوافقة مع الكود ومع طبيعة المتحكم :
1- الكود معمول بكريستال (كوارتز) وبقيمة
20MHZ
هذه القيمة ضرورية لعمل الشاشة و ضبط قياس التردد.

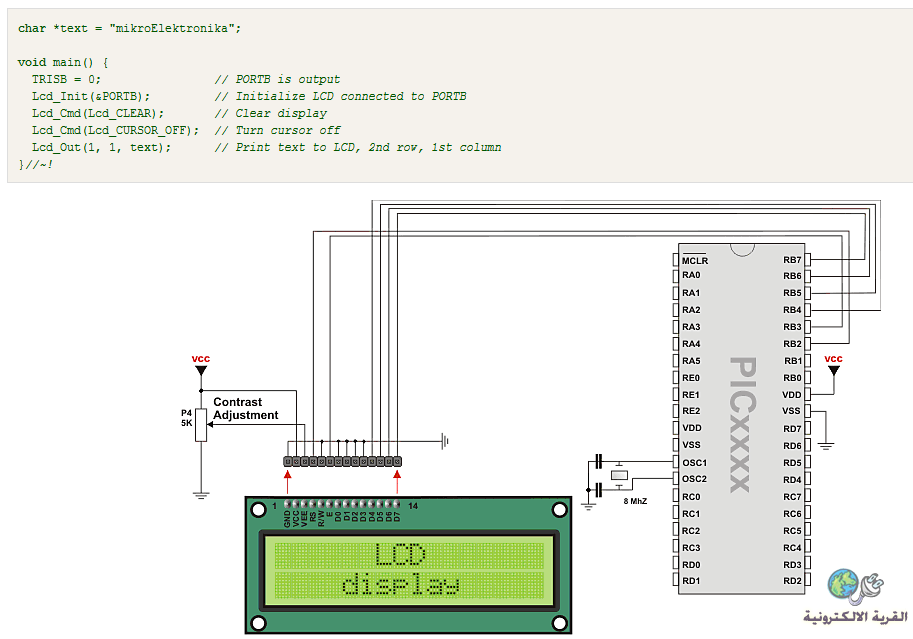

2- تضيف شوية حاجات للدائرة و بدون تطويل الاضافات في الرسم التالي:
http://upload.qariya.info/images/qariya-37a757d42e.png
ولا تنسى ان للمتحكم طرفين اثنين للموجب و طرفين اثنين للسالب .
وتأكد جيدا من كل التوصيلات .
