قديم 29-05-2012, 07:01 PM المشاركة 65
افتراضي



اخى tico
معلش انا اسف لانى تعبك معايا
انا عايز افكر معاك بشكل مختلف
بمعنى
انا مش عايز مقاطعات خالص فى البرنامج
ولا مقاطعة RBO ولا غيرها
والسؤال
هل يمكن ان ننفذ التى
ان نقوم بادخال 8 حساسات سرعة على 8 اطراف دخل
وان يتم عرض التردد القادم من ال 8 دخول على الشاشة بالتوالى ؟
وتذكر لن نستخدم اى مقاطعات
كل ماهنالك سيكون قياس التردد وعرضه على الشاشة بدون اى ردفعل فى حالة زيادة التردد او نقصانه
وشكرا

اعلانات

محمد يسرى محمد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2010
المشاركات: 525
نشاط [ محمد يسرى محمد ]
قوة السمعة:0
قديم 29-05-2012, 07:05 PM المشاركة 66
افتراضي


اخى TICO
هل يمكن ان تشرح لى كيف يمكن استخدام المالتيبليكسر فى حالتنا ؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


Tico
:: عضو ذهبي ::
تاريخ التسجيل: May 2012
المشاركات: 1,426
نشاط [ Tico ]
قوة السمعة:115
قديم 29-05-2012, 07:19 PM المشاركة 67
افتراضي


اخي لا يوجد تعب ولا شي ، التعب يكون عندما لا تتوفر المعلومات وهذا شعور يعرفه كل الاخوة الذين يحاولون المساعدة
المهم:

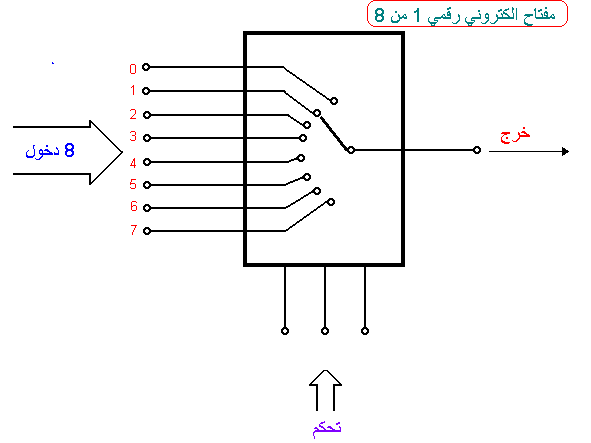

تفضل أخي 4051 عبارة عن مفتاح الكتروني يختار واحد من 8 :


اختيار الدخل المطلوب يكون من خلال أطراف التحكم وهي 3 .
3 اطراف من المتحكم توصل بها وخرج الاطراف الثلاث من المتحكم بالنظام التنائي
000
001
010
.
.
.
111
----
إذا احببت نتابع مع هذه الطريقة ثم نعود الى اقتراحك حول عدم استخدام المقاطعات او حسب رغبتك.


Tico
:: عضو ذهبي ::
تاريخ التسجيل: May 2012
المشاركات: 1,426
نشاط [ Tico ]
قوة السمعة:115
قديم 29-05-2012, 07:29 PM المشاركة 68
افتراضي


للاشارة الفكرة اقترحها الاستاذ حيدر في الموضوع الاول:
http://www.qariya.com/vb/showpost.ph...94&postcount=7
واستعمال 4051 تجسيد لها.


محمد يسرى محمد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2010
المشاركات: 525
نشاط [ محمد يسرى محمد ]
قوة السمعة:0
قديم 29-05-2012, 07:35 PM المشاركة 69
افتراضي


اخى TICO
انا بحثت قليلا عن CD4051
وفهمت فكرة عمله
وبصراحة فكرتك جميلة جدا جدا
ولكن عندى بعض الاسئلة

1- فى حالة انى اردت ادخال 4 اشارات فقط للمايكروكنتروللر
ساستخدم CD 4051
ولكنى لاحظت ان له 4 مداخل و 4 مخارج
واعتقد انى اريد مالتيبليكسر له 4 مداخل وله مخرج واحد
بحيث يكون هذا المخرج متصل بال RB0

2- سوف نحتاج الى تفعيل نقاط التحكم الموجودة فى CD4051
اعتقد اننا ممكن ان نفعل ذلك عن طريق 4 خرج من البيك
بحيث ان يكون طرف تحكم واحد فقط هو الذى يوجد عليه جهد ومن ثم يوصل بين ال IN و ال OUT ويدخل على البيك
ثم نعمل DELAY لمدة صغيرة جدا وبعدها
يوصل البيك الجهد على الطرف الثانى و ينزعه من الطرف الاول
وهكذا

ما رايك فى هذا الكلام؟
وهل تفكيرى سليم ام لا ؟


محمد يسرى محمد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2010
المشاركات: 525
نشاط [ محمد يسرى محمد ]
قوة السمعة:0
قديم 29-05-2012, 07:39 PM المشاركة 70
افتراضي


اخى TICO
شرح رائع
والحمد لله انت تجاوب على اسئلتى قبل ان اسئلها حتى
والان
هل يمكن ان نتابع بفكرتك الجديدة ؟
انا فى انتظار الشرح والتفاصيل
ومستعد لمذاكرة او قراءة اى موضوع تنصحنى به


محمد يسرى محمد
:: مهندس متميز ::
تاريخ التسجيل: Apr 2010
المشاركات: 525
نشاط [ محمد يسرى محمد ]
قوة السمعة:0
قديم 29-05-2012, 07:58 PM المشاركة 71
افتراضي


اخى
اعتقد ان الاول مختلف عن الثانى

http://www.google.com.eg/imgres?q=74...w=1280&bih=632







http://www.google.com.eg/imgres?q=74...w=1280&bih=632






الاول
كل المداخل تؤدى الى مخرج واحد
وهو الذى نريده


الثانى
كل مدخل له مخرج

اليس كذلك ؟ ام ان الاثنين متشابهين؟


Tico
:: عضو ذهبي ::
تاريخ التسجيل: May 2012
المشاركات: 1,426
نشاط [ Tico ]
قوة السمعة:115
قديم 29-05-2012, 08:00 PM المشاركة 72
افتراضي


نعم أخي استخدام 4051 سيجعلك تستمر وتتقدم ان شاء الله في نفس الطريق الذي بدأته.
ان شاء الله نتابع مع 4051 حتى تتوضح لك الامور ترى بعد ذلك كيف تدخله في الكود الذي نجحت تجربته .
حان المغرب عندنا فإلى لقاء قادم قريب بإذن الله.
أخوك محمد عبدالله.
