تعلم خطوات تصنيع inverter بشكل احترافى

[سعيد قادر]

ملاحضة :

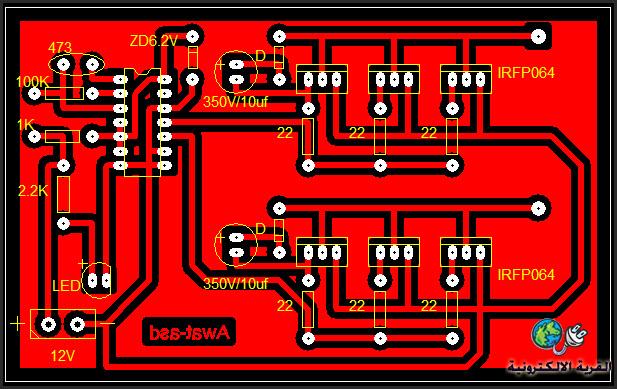

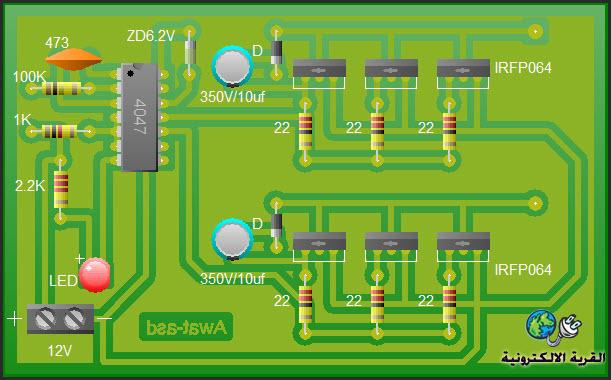

الدائرة التى قمنا برسمها قدرتها 300 واط فى بعض الاحيان قد ترغب فى ان يكون قدرة الانفيرتر اكبر اخوانى سنقوم ببعض التعديلات على الدائرة لكى نكبر القدرة ..فى الدائرة السابقة استعملنا باورموسفيت عدد اثنين واحدة لكل جا نب هنا سنستخدم ستة كل ثلاثة الى طرف وسنقوم بتغير المقاومة (68 اوم ) الى (22 اوم )كما فى الصورة والقدرة الخارجة تكون بحدود 750 الى 800 واط مع محولة اكبر من المستعمل فى الدائرة السابقة اليكم الصورة:

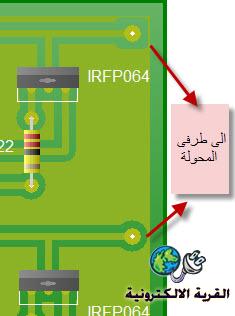

يتم توصيل النقاط المشار اليه الى طرفى المحولة :

[سعيد قادر]

[سعيد قادر]

ملاحضة

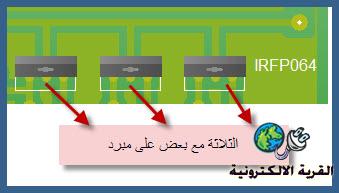

اخرى يجب ربط الموسفيتات الى مبرد الالمنيوم لتبريد الموسفيت فى حالة العمل كل ثلاثة على مبرد واحد

[سعيد قادر]

قبل ان نتحدث عن انفيرتر avr سنتعمق اكثرفى هذه الدوائر وذالك باضافة بعض المراحل الاخرى وهية اختيارية تستطيع ان تضيفها اذا احببت او لاتوضيفها هذا متروك لكم

[elmasry11]

اخى سعيد قادر الشكر كل الشكر لك على هذا المجهود الرائع انا قمت بعمل كل شىء ولكن ينقصنى شىء نهائى طبعا المزبزب والمسافت ياخزو 12 فولت
هناك ربط اخر للبطاريه ارجو نقاط ربط البطاريه والدريفر الاخير لكى اتمكن من العمل ولك كل الشكر والاحترام لانى بحاجه الى هذا العمل الرائع تقبل تحياتى

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة elmasry11

اخى سعيد قادر الشكر كل الشكر لك على هذا المجهود الرائع انا قمت بعمل كل شىء ولكن ينقصنى شىء نهائى طبعا المزبزب والمسافت ياخزو 12 فولت
هناك ربط اخر للبطاريه ارجو نقاط ربط البطاريه والدريفر الاخير لكى اتمكن من العمل ولك كل الشكر والاحترام لانى بحاجه الى هذا العمل الرائع تقبل تحياتى

شكرا لك اخى الفاضل لقد قمت بتوصيل سالب البطارية بين طرفى الموسفيت وقمت بتغير الصور فارجو التدقيق فى الصور

هناك فلتر اخر يجب ان يكون على سالب وموجب البطارية لكى نتفادى بعض سلبيات التوصيل الى البطارية ساقوم برسمها ورفعها انشاء الله

اتمنى لك التوفيق

[سعيد قادر]

[سعيد قادر]

ملاحضة

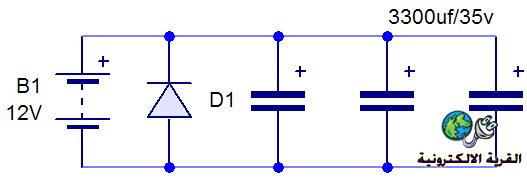

يتم اضافة هذا الفلتر الى سالب وموجب الانفيرتر المربوط مع البطارية
