اقتباس:
المشاركة الأصلية كتبت بواسطة زهير احمد
السلام عليكم ورحمة الله وبركاته يا اخ سعيد للحقيقة تشكر على هذا المجهود وهذا الصبر الذي تتحلى به وجزاك الله عنا وعن جميع الزملاء المنسجمون بهذا المشروع كل خير .
هذا واريد ان استوضحك بسؤال. وهو عندي انفرتر 1200 واط وطبعا الموجة مربعة لاتصلح لتشغيل مروحة وذكرت في احد الدروس ممكن أن نضع فلتر على المخرج وتتحول الموجة الى جيبية وتصبح صالحة لتشغيل المروحة . فلو تكرمت علينا بمعرفة ماهي القطع المطلوبة وقيمها وكيف دائرتها وتوصيلها ولك منا جزيل الشكر. اخوكم زهير احمد
|
اخى زهير

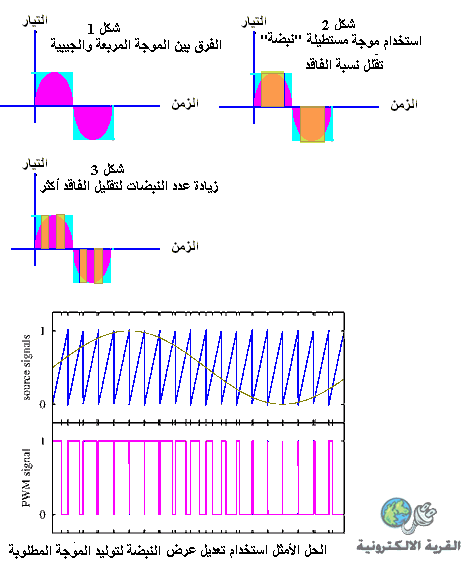

هذا الرسم يوضح الفقد الكبير بين موجة مربعة و موجة جيبية مولدة منها، الموجة المربعة الزرقاء هى ما يولدة الإنفيرتر و الموجة الجيبية الحمراء بداخلة هى ما يتبقى بعد
فلتر مثالى أى لا تفقد به طاقة وهذا مستحيل و الفرق سيضيع فى الدائرة لذا عمل هذا الفلتر مجهد و مستهلك للطاقة و الشركات لجأت للحلول المبينة حتى وصلت للحل الأمثل
لذا لو كان الإنفيرتر لديك مصنوع بواسطة شركة عالمية فالغالب أنه يعمل بطريقة تعديل عرض النبضة ولا تحتاج أى فلتر لتشغيل مروحة
أما إن كان صناعة يدوية فالأفضل استخدام مروحة تيار مستمر كالتى تستخدم فى السيارات فهى أكفأ فى استهلاك الطاقة و أقل كلفة من فلتر يبنى بملفات كبيرة (كمحول) مع مكثفات تتحمل فولت و تيار كبيرين و الناتج فقد كبير فى الطاقة
ارجو تحويل الموضوع
